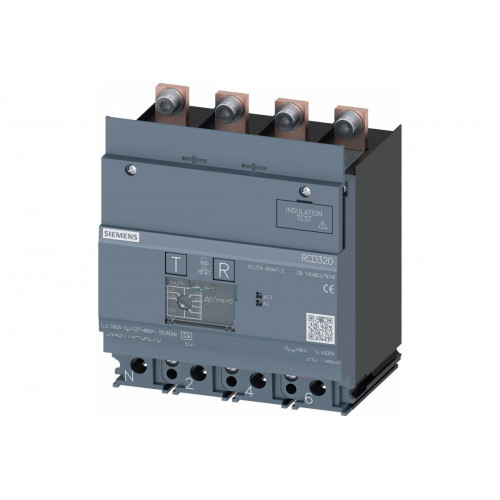

Дифференциальный блок Siemens 3VA9114-0RL10 (4-полюсный, In=160A, тип A, установка снизу)

Дифференциальный блок (блок УЗО) Siemens 3VA9114-0RL10

Тип устройства: дифференциальный блок (блок УЗО) представляет собой модуль защиты для автоматических выключателей, предназначенный для обнаружения токов утечки на землю. Данное устройство является базовым модулем УЗО типа RCD320, который обеспечивает защиту людей от поражения электрическим током и предотвращает возгорания, вызванные утечками тока. Блок рассчитан на установку снизу автоматического выключателя и обеспечивает мгновенное срабатывание при превышении заданного порога дифференциального тока.

Производитель: Siemens

Модель: 3VA9114-0RL10

Основные характеристики

Номинальный ток (In): номинальный ток блока составляет 160 А, что позволяет использовать его в цепях с высокой нагрузкой.

Рабочее напряжение (Ue): устройство рассчитано на рабочее напряжение от 100 до 480 В переменного тока, что обеспечивает его универсальность для различных электроустановок.

Тип УЗО: блок относится к типу A, что означает его способность обнаруживать как синусоидальные переменные токи утечки, так и пульсирующие постоянные токи утечки.

Диапазон регулировки уставки: дифференциальный ток срабатывания регулируется в диапазоне от 0,03 до 5 А, что позволяет точно настроить защиту под конкретные условия эксплуатации.

Количество полюсов: блок является четырехполюсным (4-полюсным), что делает его пригодным для защиты трехфазных четырехпроводных сетей.

Конструктивные особенности

Мгновенное срабатывание: блок обеспечивает мгновенное отключение цепи при обнаружении тока утечки, что гарантирует максимальную безопасность для человека и оборудования.

Регулируемая уставка: наличие возможности плавной регулировки дифференциального тока срабатывания в широком диапазоне позволяет адаптировать защиту к различным типам нагрузок и условиям окружающей среды.

Нижнее подключение: конструкция блока предусматривает установку снизу автоматического выключателя, что упрощает монтаж и коммутацию в распределительных щитах.

Совместимость с серией 3VA1: модуль разработан специально для использования с автоматическими выключателями серии Siemens 3VA1, что обеспечивает идеальную механическую и электрическую совместимость.

Область применения

Дифференциальный блок Siemens 3VA9114-0RL10 применяется в распределительных устройствах промышленных и коммерческих объектов для защиты трехфазных сетей от токов утечки. Он используется в системах электроснабжения зданий, на производственных линиях, в торговых центрах и офисах, где требуется надежная защита персонала и оборудования. Устройство особенно актуально для цепей с высокими пусковыми токами и нелинейными нагрузками, где необходима точная настройка параметров защиты.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,134×0,116×0,117 м.

Вес: 0,946 кг.
