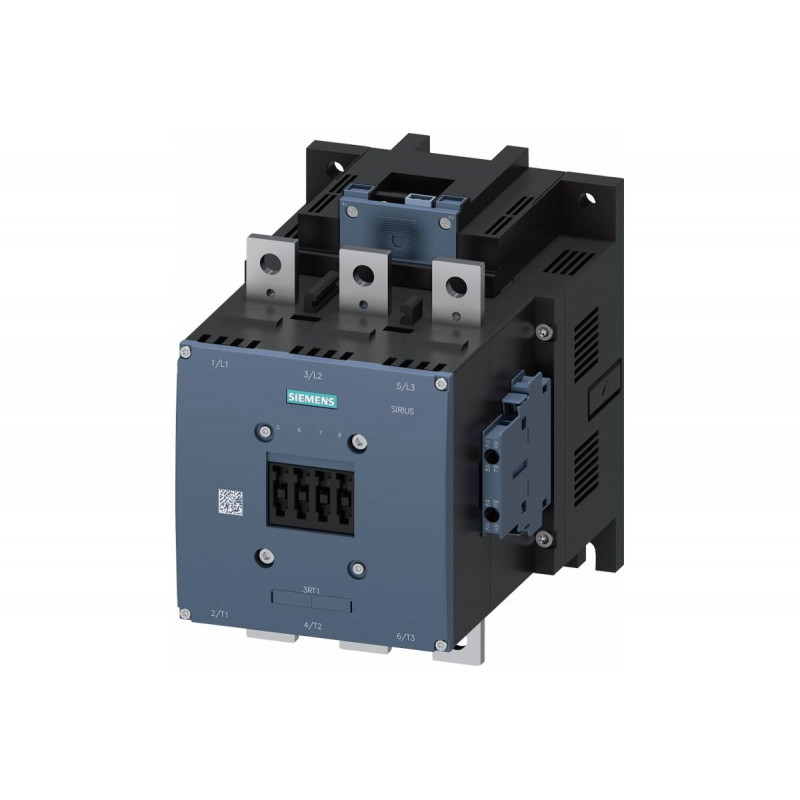

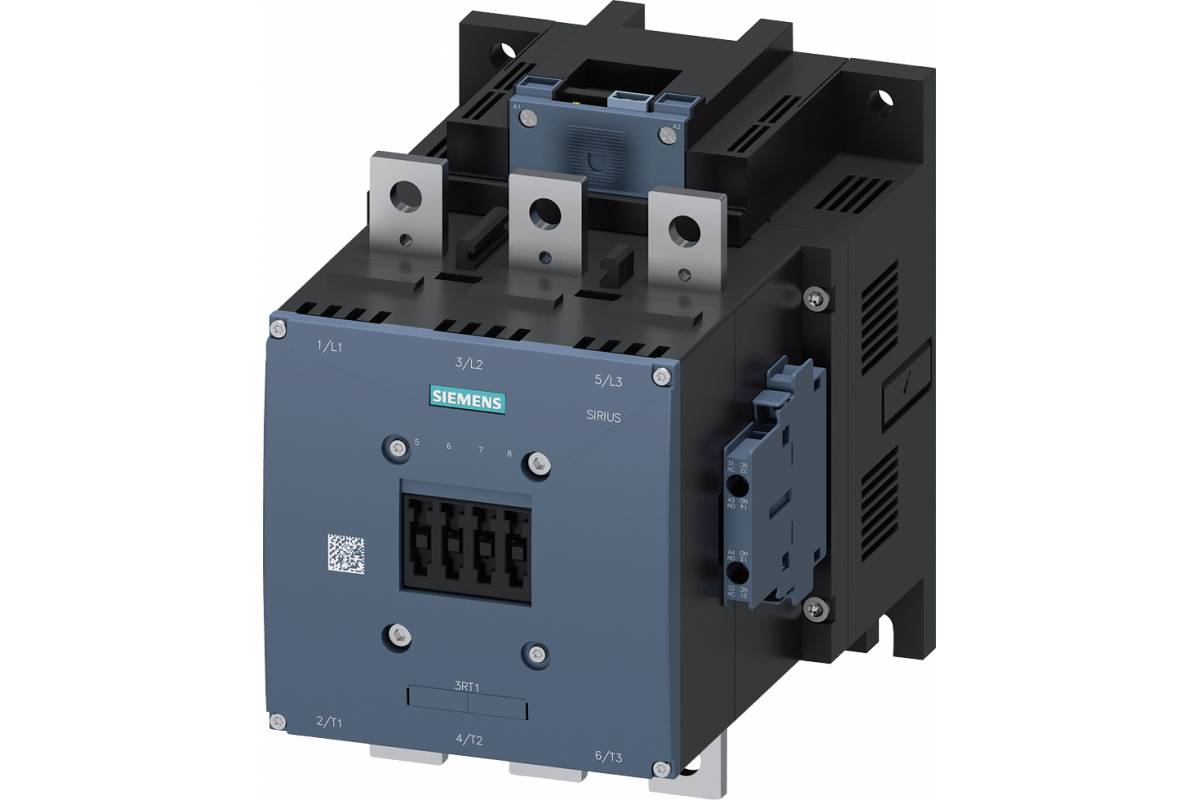

Контактор Siemens 3RT1076-6NP36

Контактор Siemens 3RT1076-6NP36

Тип устройства: электромагнитный контактор для коммутации силовых цепей переменного и постоянного тока. Данный аппарат предназначен для дистанционного включения и отключения трехфазных нагрузок, преимущественно электродвигателей.

Производитель: Siemens

Модель: 3RT1076-6NP36

Основные характеристики

Коммутируемая мощность: устройство рассчитано на коммутацию нагрузки до 250 кВт при напряжении 400 В в категории применения AC-3, что соответствует управлению асинхронными двигателями с короткозамкнутым ротором.

Номинальное напряжение управления: напряжение питания катушки управления (Uc) составляет 200-277 В переменного или постоянного тока, что обеспечивает гибкость при интеграции в различные системы автоматизации.

Тип привода: контактор оснащен электронным приводом с интерфейсом контроллера на 24 В постоянного тока, что позволяет напрямую подключать его к программируемым логическим контроллерам (ПЛК) без использования дополнительных промежуточных реле.

Количество полюсов и контакты: аппарат является трехполюсным (3-х полюсный) и оснащен встроенными блок-контактами 2НО+2НЗ (два нормально открытых и два нормально закрытых вспомогательных контакта) для реализации цепей обратной связи и блокировки.

Конструктивные особенности

Типоразмер S12: контактор относится к типоразмеру S12, который определяет его коммутационную способность и физические габариты, обеспечивая надежное отключение токов короткого замыкания.

Шинное присоединение: силовые цепи выполнены с возможностью шинного присоединения, что упрощает монтаж в распределительных шкафах и снижает количество необходимых соединительных проводов.

Электронный привод: использование электронного управления катушкой вместо классического электромагнитного позволяет снизить энергопотребление и исключить гул при удержании контактора во включенном состоянии.

Встроенный интерфейс контроллера: наличие встроенного интерфейса для управления от контроллера с напряжением 24 В DC упрощает схемотехнику и повышает надежность системы за счет исключения гальванической развязки на промежуточных реле.

Область применения

Контактор предназначен для использования в промышленных системах управления электроприводами, в том числе для пуска и остановки мощных насосов, компрессоров, вентиляторов и конвейеров. Он также применяется в распределительных устройствах и шкафах автоматизации для коммутации нагревательных элементов и других трехфазных нагрузок в категориях AC-1 и AC-3.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,233×0,289×0,272 м.

Вес: 10,260 кг.
