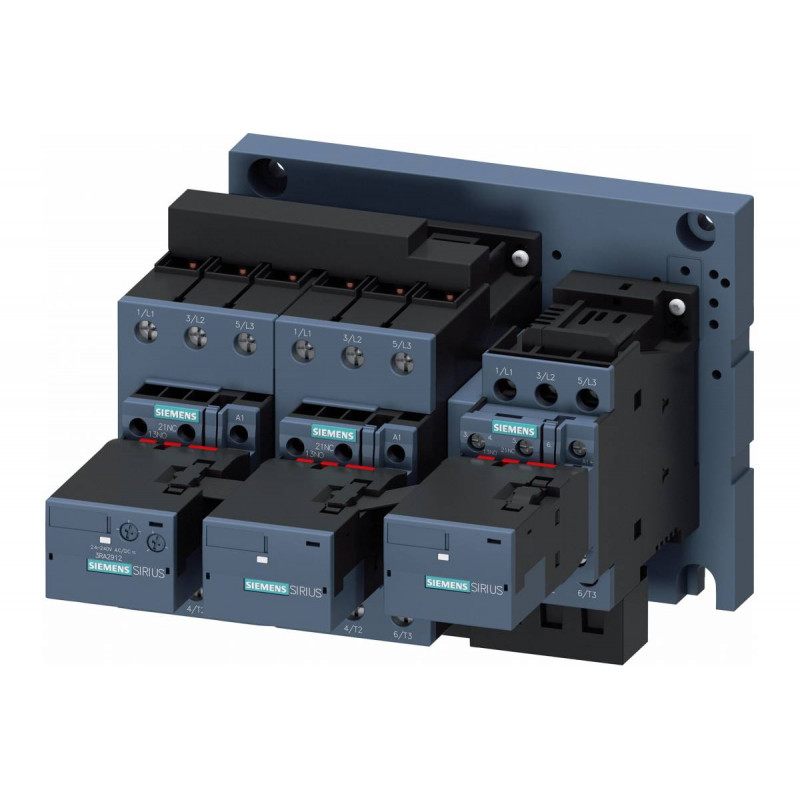

Контакторная сборка Siemens 3RA2434-8XF32-1AL2 (AC3:22/30кВт/400V, звезда-треугольник, S2)

Контакторная сборка Siemens 3RA2434-8XF32-1AL2

Тип устройства: готовая контакторная сборка для управления трехфазными асинхронными двигателями, предназначенная для коммутации в режиме «звезда-треугольник». Данное устройство обеспечивает плавный пуск электродвигателя за счет снижения пусковых токов, что позволяет уменьшить нагрузку на питающую сеть и механику привода.

Производитель: Siemens

Модель: 3RA2434-8XF32-1AL2

Основные характеристики

Номинальная мощность: сборка рассчитана на управление двигателями мощностью 22 кВт при схеме «звезда» и 30 кВт при схеме «треугольник» при рабочем напряжении 400 В.

Категория применения: устройство соответствует категории AC-3, что гарантирует надежную коммутацию асинхронных двигателей с короткозамкнутым ротором как в режиме пуска, так и при отключении.

Напряжение катушки управления: управляющее напряжение составляет 230 В переменного тока частотой 50/60 Гц, что позволяет интегрировать сборку в стандартные промышленные сети управления.

Типоразмер: сборка выполнена в типоразмере S2, который обеспечивает оптимальное сочетание компактных габаритов и высокой коммутационной способности для двигателей указанной мощности.

Конструктивные особенности

Интегрированная блокировка: сборка оснащена электрической и механической взаимной блокировкой, что исключает возможность одновременного включения контакторов «звезды» и «треугольника», предотвращая короткое замыкание.

Винтовые клеммы: все силовые и управляющие соединения выполнены на винтовых клеммах, что обеспечивает надежный и долговечный электрический контакт, устойчивый к вибрациям.

Дополнительные контакты: встроенные вспомогательные контакты (3 нормально разомкнутых и 3 нормально замкнутых) позволяют реализовать цепи сигнализации, самоподхвата и управления без установки дополнительных модулей.

Готовая сборка: устройство поставляется в виде полностью собранного и настроенного блока, что значительно сокращает время монтажа и исключает ошибки при подключении схемы «звезда-треугольник» на объекте.

Область применения

Контакторная сборка предназначена для использования в системах управления электроприводами насосов, компрессоров, конвейеров, вентиляторов и другого промышленного оборудования. Устройство применяется на производственных линиях, в системах водоснабжения и вентиляции, где требуется снижение пусковых токов мощных двигателей.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,326×0,249×0,237 м.

Вес: 3,273 кг.
