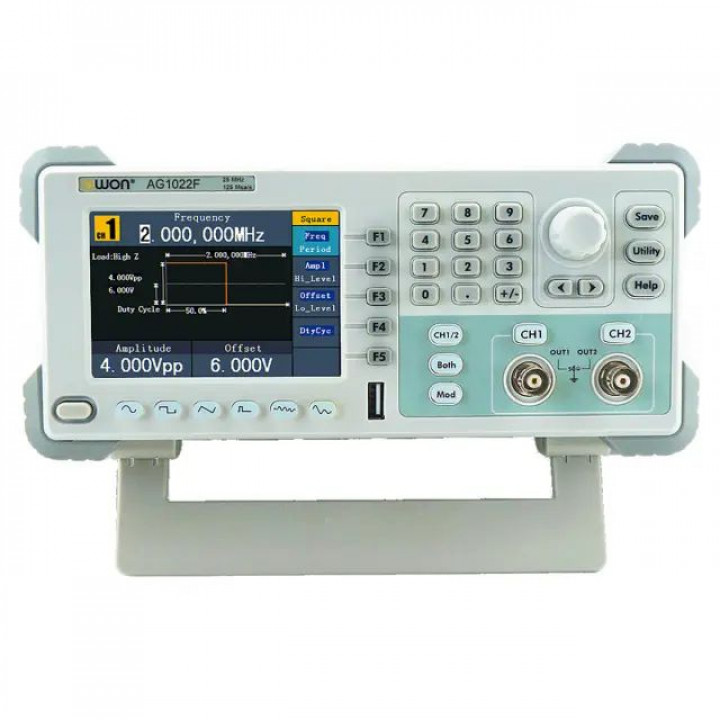

Генератор OWON AG1022F (25 МГц, 2 канала, 125 Мвыб./с, 14 бит)
Возможность заказа и актуальную
цену уточняйте у менеджера.
- Производитель: OWON
- Код товара: 90016
- Артикул: 234313
- Не нашли нужный товар на сайте? Оставьте заявку, мы найдем его для Вас.
- Не согласен с ценой? Предложи свою!
- Срок отгрузки товара 1-3 рабочих дня (при наличии на складе) после подтверждения оплаты.
- Стоимость доставки по Москве составляет 500 рублей, по Московской области и в другие регионы – по договоренности с менеджером.
- Доставка во все регионы России осуществляется транспортными компаниями.
- Доставка груза осуществляется до подъезда или склада Покупателя. Разгрузка и подъём на этаж осуществляется силами Покупателя.
- Безналичный расчет
- Предоставляется официальная гарантия на поставляемый товар
Генератор сигналов OWON AG1022F
Тип устройства: двухканальный настольный генератор сигналов с сетевым питанием, работающий на основе технологии прямого цифрового синтеза (DDS). Прибор предназначен для формирования высокоточных стандартных и произвольных сигналов в лабораторных условиях, а также для отладки и тестирования электронных устройств.
Производитель: OWON
Модель: AG1022F (артикул 234313)
Основные характеристики
Количество каналов и частотный диапазон: генератор имеет два независимых канала с максимальной частотой выходного сигнала 25 МГц для синусоидальной формы и 5 МГц для прямоугольных и импульсных сигналов.
Разрядность и частота дискретизации: устройство обеспечивает 14-битное вертикальное разрешение и частоту дискретизации 125 Мвыб./с, что позволяет формировать сигналы произвольной формы с высокой детализацией и длиной до 8 192 точек.
Режимы модуляции и генерации: поддерживается широкий спектр модуляций, включая AM, FM, PM, FSK, ASK и PSK, а также режимы свипирования и пакетной передачи сигналов.
Выходная амплитуда и импеданс: при нагрузке 50 Ом амплитуда сигнала может достигать 10 В (размах), а в режиме высокого импеданса (High Z) — до 20 В (размах), с разрешением установки 1 мВ.
Конструктивные особенности
Встроенный частотомер: прибор оснащен 6-разрядным частотомером с отдельным входом, работающим в диапазоне от 100 мГц до 200 МГц, что позволяет проводить измерения без использования внешнего оборудования.
Редактор произвольных сигналов: генератор поддерживает 45 предустановленных форм сигналов, а также позволяет создавать и редактировать пользовательские формы с помощью встроенного редактора или загружать осциллограммы из OTA-файлов.
Переключаемый импеданс и усилитель мощности: возможность переключения выходного сопротивления между 50 Ом и High Z обеспечивает оптимальное согласование с нагрузкой. Опциональный внутренний усилитель позволяет десятикратно увеличить мощность выходного сигнала.
Интерфейсы и управление: на передней панели расположен USB-разъем для подключения накопителей, а на задней — USB-порт для дистанционного управления с ПК. Прибор также имеет входы/выходы опорной частоты, внешнего запуска и модуляции.
Область применения
Генератор сигналов OWON AG1022F широко используется при разработке, отладке и ремонте аналоговых и цифровых электронных схем. Он подходит для тестирования усилителей, фильтров, систем связи и силовых цепей, а также для проведения лабораторных исследований и учебных экспериментов. Благодаря встроенному частотомеру и поддержке дистанционного управления, прибор может быть интегрирован в автоматизированные измерительные системы.
Гарантия
Гарантийный срок составляет 1 год с даты продажи.
Физические характеристики
Габариты: 235×110×295 мм.
Вес: 3 кг.
Комплектация
- Генератор сигналов OWON AG1022F.
- Кабель питания.
- Компакт диск.
- Руководство пользователя.
- USB кабель.
- Q9 кабель.
