Цифровой осциллограф OWON XDS3104E (100 МГц, 4 канала, 1 Гвыб/с)

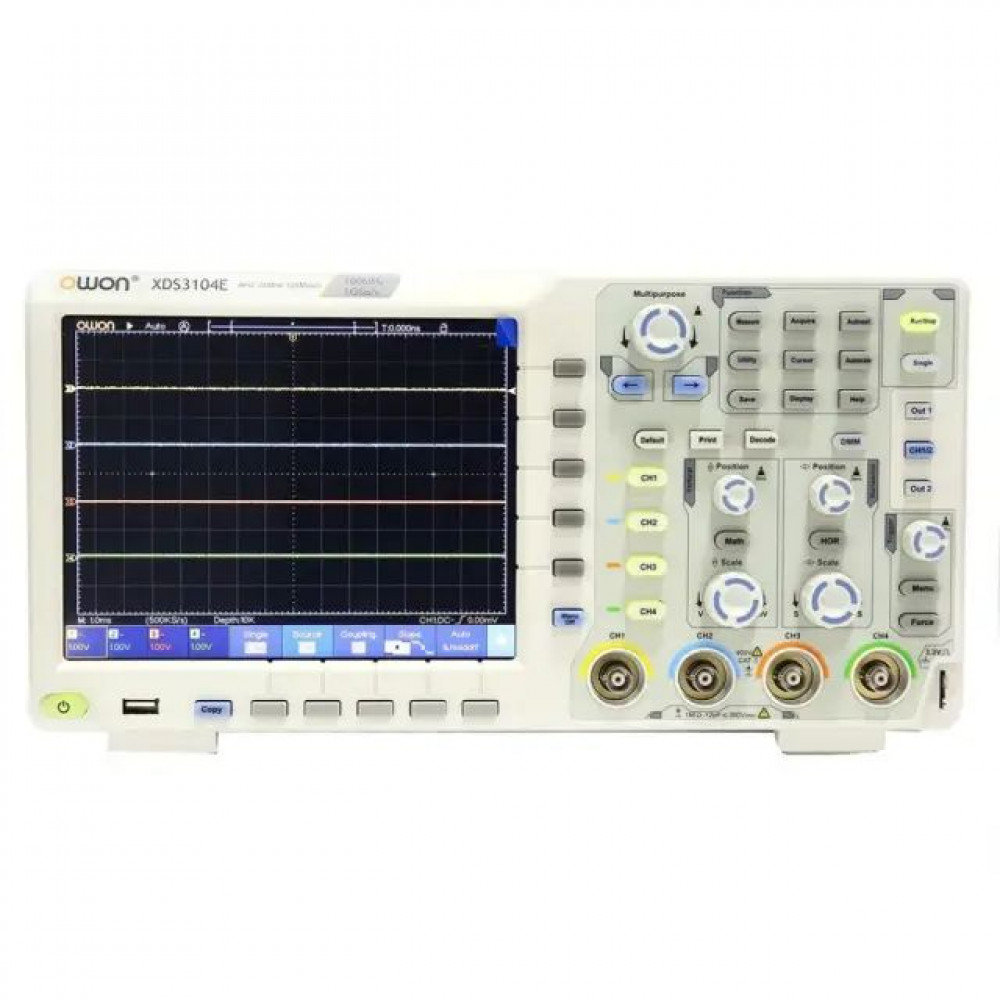

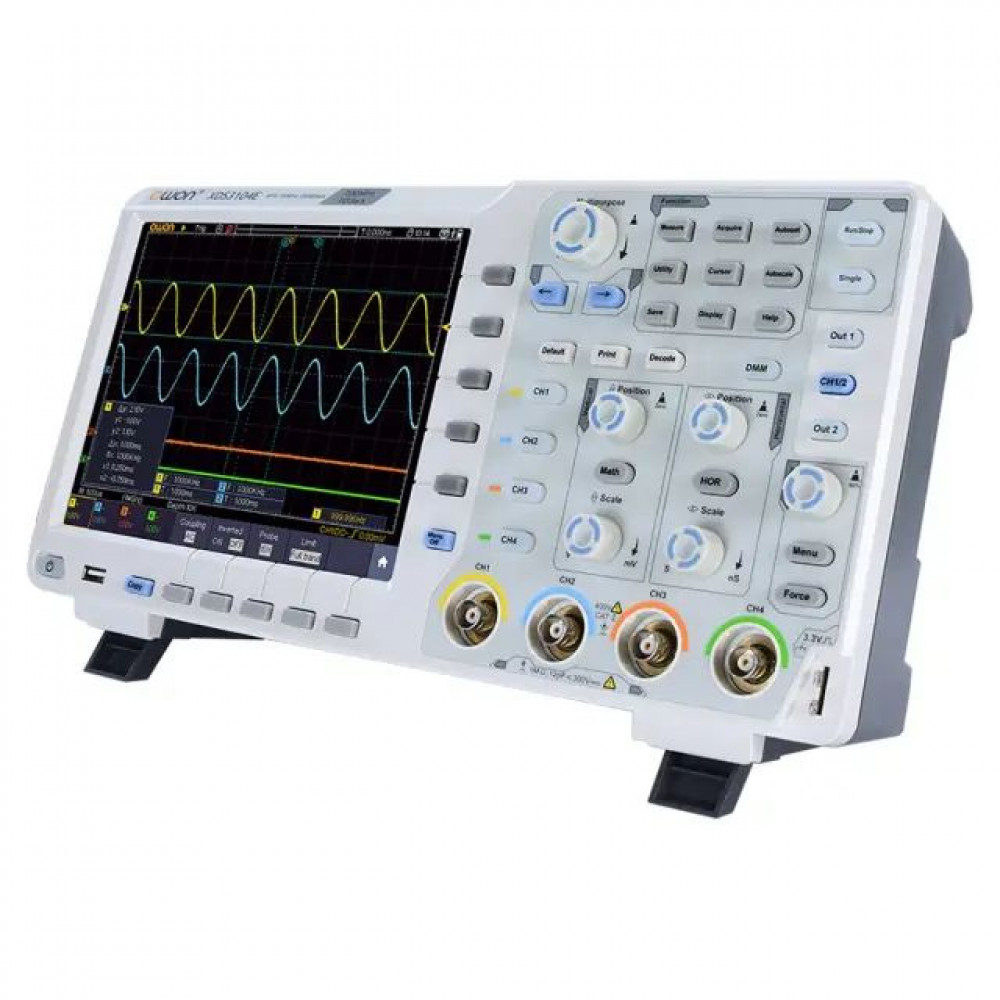

Цифровой осциллограф OWON XDS3104E

Тип устройства: цифровой осциллограф OWON XDS3104E представляет собой многофункциональный измерительный прибор, объединяющий в одном корпусе осциллограф, мультиметр, частотомер и логический анализатор. Устройство предназначено для визуализации, измерения и анализа формы электрических сигналов в реальном времени. Благодаря широкому набору встроенных инструментов, он позволяет проводить комплексную диагностику и тестирование аналоговых и цифровых электронных схем без использования дополнительного оборудования.

Производитель: OWON

Модель: 241612

Основные характеристики

Полоса пропускания 100 МГц: данная характеристика позволяет прибору работать с высокочастотными сигналами, обеспечивая точное отображение их формы и параметров. Это делает осциллограф пригодным для анализа работы большинства современных электронных устройств.

Частота дискретизации 1 ГВыб/с: высокая частота дискретизации гарантирует детальное восстановление формы сигнала, позволяя фиксировать даже кратковременные выбросы и искажения. При использовании одного канала частота дискретизации достигает максимального значения, обеспечивая наилучшее качество отображения.

Глубина памяти 40 М точек: значительный объем памяти позволяет захватывать и анализировать длительные участки сигнала с высоким разрешением. Это особенно важно при поиске редких или сложных событий в сигнале, так как не требуется снижать частоту дискретизации для увеличения времени записи.

Четыре измерительных канала: наличие четырех независимых каналов дает возможность одновременно наблюдать и сравнивать несколько сигналов. Это значительно упрощает анализ работы многофазных систем, шин передачи данных и других сложных схем.

Конструктивные особенности

Встроенный мультиметр и анализатор протоколов: прибор объединяет функции цифрового мультиметра для точных измерений напряжения, тока и сопротивления, а также анализатора сигналов цифровых протоколов (RS232, I2C, SPI, CAN). Такая интеграция превращает осциллограф в компактную лабораторию для ремонта и разработки электроники.

Цветной ЖК-дисплей с разрешением 800x600: осциллограф оснащен 8-дюймовым TFT-экраном с высоким разрешением, обеспечивающим четкое и детализированное отображение сигналов. Большой дисплей позволяет комфортно работать с четырьмя каналами одновременно, не перегружая изображение.

Широкий набор интерфейсов для подключения: устройство поддерживает интерфейсы USB Host, USB Device и LAN для подключения к компьютерам, флеш-накопителям и локальным сетям. Опционально доступны модули VGA и Wi-Fi, что расширяет возможности для удаленного управления и передачи данных.

Автономная работа от аккумулятора: осциллограф оснащен встроенным литий-ионным аккумулятором емкостью 13200 мАч, что позволяет проводить измерения в полевых условиях. Наличие батареи делает прибор мобильным и независимым от стационарной сети электропитания.

Область применения

Цифровой осциллограф OWON XDS3104E является универсальным инструментом для инженеров-электронщиков, специалистов сервисных центров и разработчиков. Он применяется для отладки и тестирования аналоговых и цифровых схем, диагностики промышленного оборудования, а также для ремонта бытовой электроники. Встроенные функции анализатора спектра и декодирования протоколов делают его незаменимым при работе с микроконтроллерами, системами связи и силовой электроникой.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 340×177×90 мм.

Вес: 2,6 кг.

Комплектация

• Цифровой осциллограф OWON XDS3104E.
• Шнур питания.
• Диск с ПО.
• USB-кабель.
• Пробник.
• Устройство регулировки датчика.
• Инструкция по эксплуатации.
