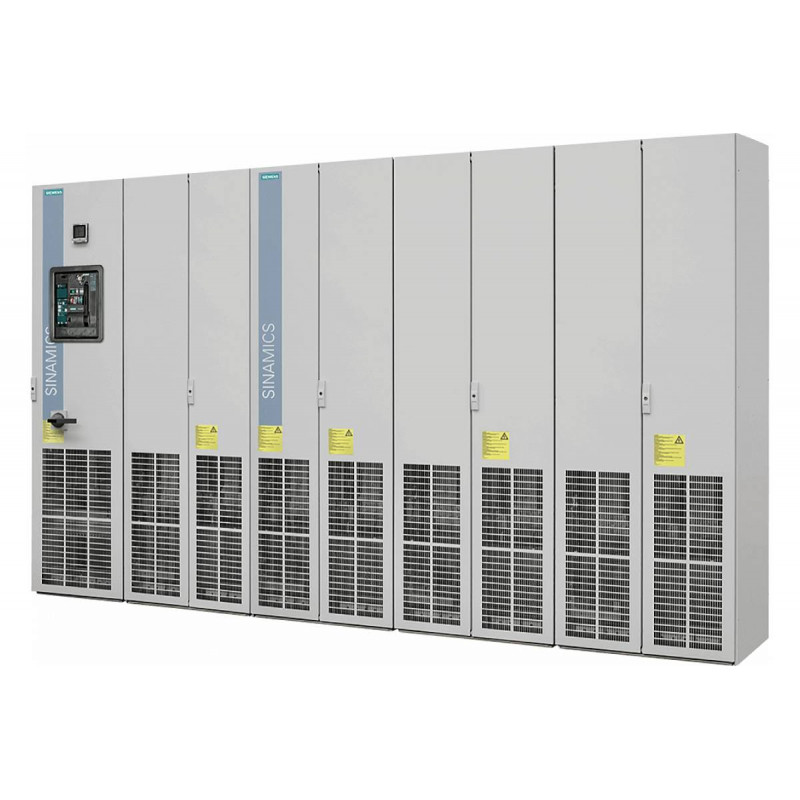

Преобразователь Siemens 6SL3730-7TE41-4BA3

Преобразователь Siemens 6SL3730-7TE41-4BA3

Тип устройства: активный сетевой модуль (Active Line Module) в составе многоосевой системы электропривода Sinamics S120, объединенный с модулем активного интерфейса (Active Interface Module) в едином шкафном исполнении. Устройство предназначено для рекуперативного преобразования трехфазного переменного тока в стабилизированное напряжение промежуточного звена постоянного тока с возможностью возврата энергии торможения в питающую сеть.

Производитель: Siemens

Модель: 6SL3730-7TE41-4BA3

Основные характеристики

Входное напряжение и частота: устройство рассчитано на подключение к трехфазной сети переменного тока напряжением от 380 до 480 В и частотой 50 или 60 Гц.

Входной ток: номинальный входной ток модуля составляет 1405 А, что обеспечивает работу с мощными приводами.

Выходное напряжение: на выходе формируется стабилизированное напряжение постоянного тока в диапазоне от 510 до 720 В DC для питания инверторных блоков системы Sinamics S120.

Номинальная мощность: модуль рассчитан на номинальную мощность 900 кВт, что позволяет использовать его в системах с высокими требованиями по энергопотреблению.

Конструктивные особенности

Шкафное исполнение: устройство поставляется в виде готового к подключению шкафа со степенью защиты IP20, что обеспечивает защиту персонала от прикосновения к токоведущим частям и защиту оборудования от попадания твердых предметов.

Воздушное охлаждение: для отвода тепла применяется принудительное воздушное охлаждение, что исключает необходимость в подключении внешних систем жидкостного охлаждения и упрощает монтаж.

Встроенный модуль активного интерфейса: комбинированная конструкция включает в себя все необходимые сетевые фильтры и коммутационные компоненты, что снижает количество внешних соединений и занимаемую площадь.

Рекуперативный режим работы: модуль способен возвращать избыточную энергию торможения обратно в питающую сеть, что значительно повышает энергоэффективность всего привода и снижает эксплуатационные расходы.

Область применения

Активные сетевые модули Sinamics S120 применяются в составе мощных многоосевых сервоприводов и приводов общего назначения для металлообрабатывающих станков, подъемно-транспортного оборудования, экструдеров, бумагоделательных машин и других промышленных установок, где требуется высокое качество регулирования скорости и момента. Благодаря высокой мощности и рекуперации энергии, данное устройство оптимально подходит для систем с частыми циклами разгона и торможения.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 1360 кг.
