Центральный процессор Siemens 6AG1314-6BH04-7AB0 (CPU314C, 24DI/16DO, 4AI/2AO, -25...+70°C)

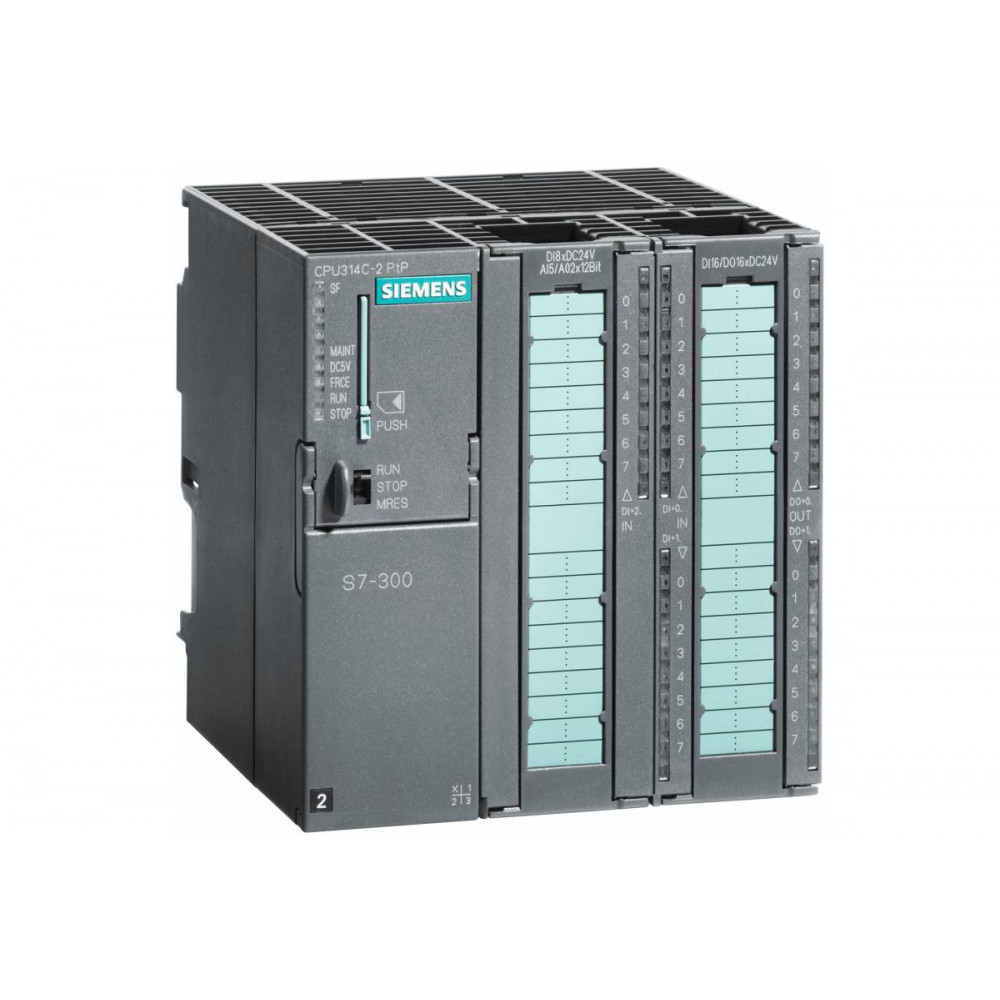

Центральный процессор Siemens 6AG1314-6BH04-7AB0

Тип устройства: компактный центральный процессор (ЦПУ) для программируемых логических контроллеров (ПЛК) серии S7-300, предназначенный для эксплуатации в тяжелых промышленных условиях. Данное устройство относится к линейке Siplus, что подразумевает расширенный диапазон рабочих температур и повышенную устойчивость к вибрациям и воздействию агрессивных сред. Процессор объединяет в себе вычислительный модуль, блок питания и широкий набор встроенных интерфейсов ввода-вывода, что делает его законченным решением для построения распределенных систем автоматизации.

Производитель: Siemens

Модель: 6AG1314-6BH04-7AB0

Основные характеристики

Высокая производительность для средних задач автоматизации: процессор CPU 314C обладает достаточной вычислительной мощностью для обработки смешанных задач логического управления, регулирования и позиционирования, что позволяет использовать его в качестве центрального узла в системах средней сложности.

Расширенный набор встроенных портов ввода-вывода: устройство оснащено 24 дискретными входами (DI), 16 дискретными выходами (DO), 4 аналоговыми входами (AI), 2 аналоговыми выходами (AO) и входом для подключения термометра сопротивления Pt100, что минимизирует потребность в дополнительных модулях расширения.

Встроенные высокоскоростные счетчики и интерфейсы: наличие 4 быстрых счетчиков с частотой до 60 кГц позволяет подключать инкрементальные энкодеры и обрабатывать высокочастотные сигналы без использования дополнительных функциональных модулей. Встроенный интерфейс RS485 (MPI) обеспечивает связь с панелями оператора и другими контроллерами.

Специальное исполнение для тяжелых условий: модель 6AG1314-6BH04-7AB0 (Siplus) сертифицирована для работы в расширенном диапазоне температур от -25 до +70 градусов Цельсия, а также устойчива к конденсации влаги, вибрациям и воздействию химически активных веществ, что гарантирует надежную работу в экстремальных производственных средах.

Конструктивные особенности

Компактная интеграция питания и процессора: встроенный блок питания на 24 В постоянного тока и сам процессор объединены в одном корпусе, что значительно экономит место в шкафу управления и упрощает монтаж по сравнению с раздельными компонентами.

Технология Siplus для экстремальных условий: в отличие от стандартных компонентов S7-300, данная версия имеет специальное покрытие печатных плат (конформное покрытие) и усиленный корпус, защищающие электронику от коррозии, пыли и механических повреждений.

Гибкость настройки и расширения: несмотря на компактность, процессор поддерживает подключение до 31 модуля расширения S7-300 через шинную плату, что позволяет легко наращивать систему ввода-вывода по мере роста требований к автоматизации.

Наличие интерфейса для термометра сопротивления: специализированный аналоговый вход для Pt100 обеспечивает прямое подключение датчиков температуры без использования дополнительных преобразователей, что упрощает реализацию систем температурного контроля.

Область применения

Центральный процессор Siemens 6AG1314-6BH04-7AB0 предназначен для использования в системах автоматизации технологических процессов на предприятиях химической, нефтегазовой, металлургической и горнодобывающей промышленности. Благодаря своей устойчивости к низким и высоким температурам, он подходит для наружной установки, в холодильных камерах, печах и на открытых производственных площадках. Устройство находит применение в управлении конвейерными линиями, насосными станциями, системами вентиляции и климат-контроля, где требуется высокая надежность и отказоустойчивость.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,130×0,150×0,010 м.

Вес: 0,744 кг.
