Центральный процессор Siemens 6AG1317-2EK14-2AY0 (CPU317-2PN/DP, 1 МБ, MPI/DP, PROFINET, -25...+70°C)

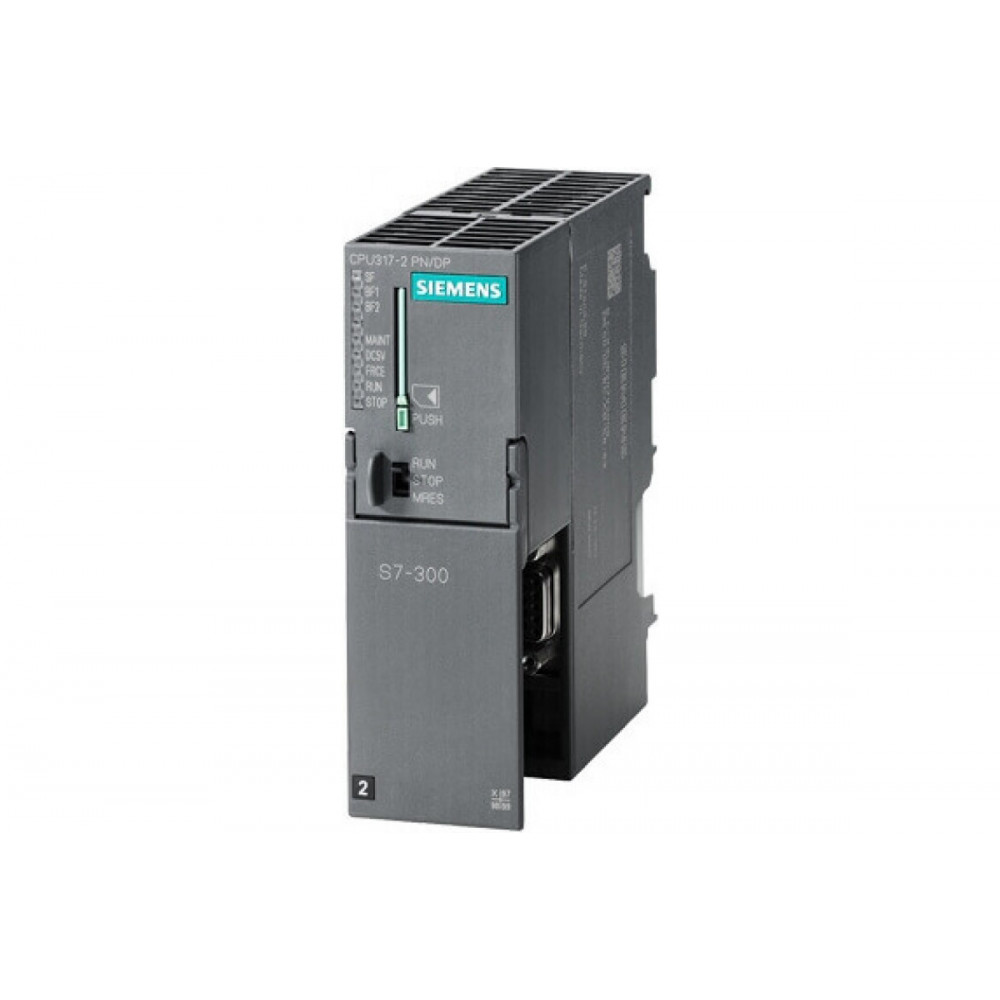

Центральный процессор Siemens 6AG1317-2EK14-2AY0

Тип устройства: центральный процессор (ЦПУ) для программируемых логических контроллеров (ПЛК) серии Siemens S7-300, предназначенный для работы в системах промышленной автоматизации. Данный модуль относится к линейке Siplus, что подразумевает его повышенную устойчивость к экстремальным условиям эксплуатации, включая расширенный диапазон температур и вибрационные нагрузки. Процессор выполняет функции обработки логических команд, управления вводом-выводом и обмена данными по сетевым интерфейсам.

Производитель: Siemens

Модель: 6AG1317-2EK14-2AY0

Основные характеристики

Объем рабочей памяти: центральный процессор оснащен 1 Мбайт рабочей памяти, что обеспечивает возможность выполнения сложных программ и обработки значительных объемов данных. Этого объема достаточно для реализации задач среднего и высокого уровня сложности в системах управления.

Сетевые интерфейсы: устройство имеет два интерфейса: первый — MPI/DP с пропускной способностью до 12 Мбит/с для подключения к сетям Profibus, второй — интерфейс Ethernet Profinet для интеграции в высокоскоростные промышленные сети. Наличие двух различных интерфейсов обеспечивает гибкость при построении распределенных систем автоматизации.

Устойчивость к внешним воздействиям: процессор сертифицирован по стандарту EN 50155 (класс T1, категория 1, класс A/B), что подтверждает его пригодность для использования на подвижном составе железнодорожного транспорта. Модуль способен стабильно работать в диапазоне температур от -25 до +70 °C.

Конформное покрытие: плата устройства имеет специальное защитное покрытие, предохраняющее электронные компоненты от воздействия влаги, пыли и агрессивных химических веществ. Это значительно повышает надежность работы в условиях повышенной влажности и загрязненности.

Конструктивные особенности

Исполнение для экстремальных условий: данный процессор выполнен в исполнении Siplus, которое предполагает использование специально отобранных компонентов и усиленных материалов. Конструкция рассчитана на эксплуатацию при высоких вибрациях, ударах и перепадах температур, характерных для тяжелой промышленности и транспорта.

Совместимость с базовой платформой: модуль создан на основе стандартного процессора 6ES7317-2EK14-0AB0, что обеспечивает полную программную и аппаратную совместимость с существующими проектами S7-300. Замена стандартного модуля на усиленный Siplus не требует изменения конфигурации или перепрограммирования системы.

Встроенный интерфейс Profinet: наличие встроенного порта Ethernet Profinet позволяет подключать процессор непосредственно к промышленным сетям без использования дополнительных коммуникационных модулей. Это упрощает интеграцию в современные системы автоматизации и снижает общую стоимость оборудования.

Компактный размер: несмотря на расширенный функционал и усиленную конструкцию, процессор сохраняет стандартные габариты модуля S7-300. Это позволяет устанавливать его в стандартные монтажные рейки и шкафы без необходимости изменения компоновки.

Область применения

Центральный процессор Siemens 6AG1317-2EK14-2AY0 предназначен для использования в системах управления, где требуется высокая надежность и устойчивость к неблагоприятным факторам окружающей среды. Основные сферы применения включают железнодорожный транспорт (локомотивы, вагоны метро), горнодобывающую промышленность, металлургию, нефтегазовый сектор и другие отрасли с тяжелыми условиями эксплуатации. Устройство также подходит для создания распределенных систем управления технологическими процессами, где необходима работа в расширенном температурном диапазоне.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,130×0,150×0,048 м.

Вес: 0,52 кг.
