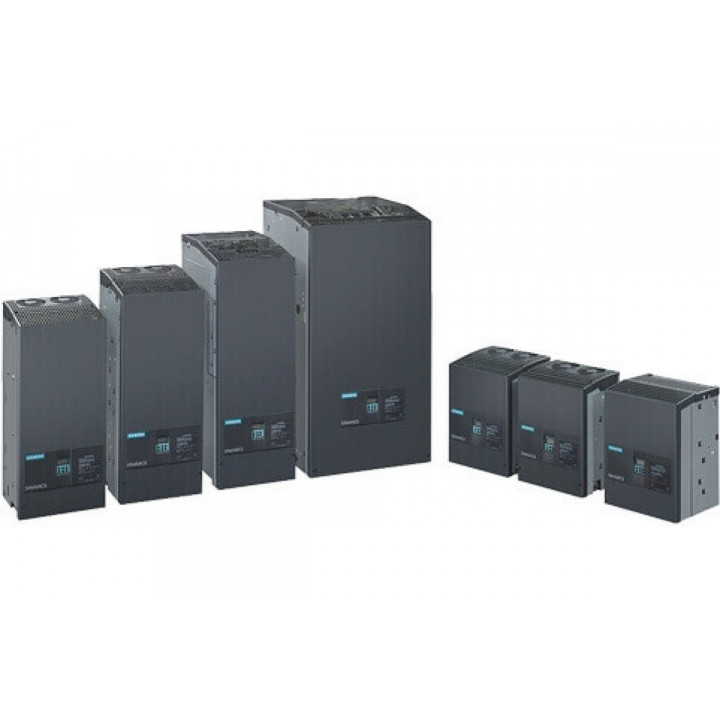

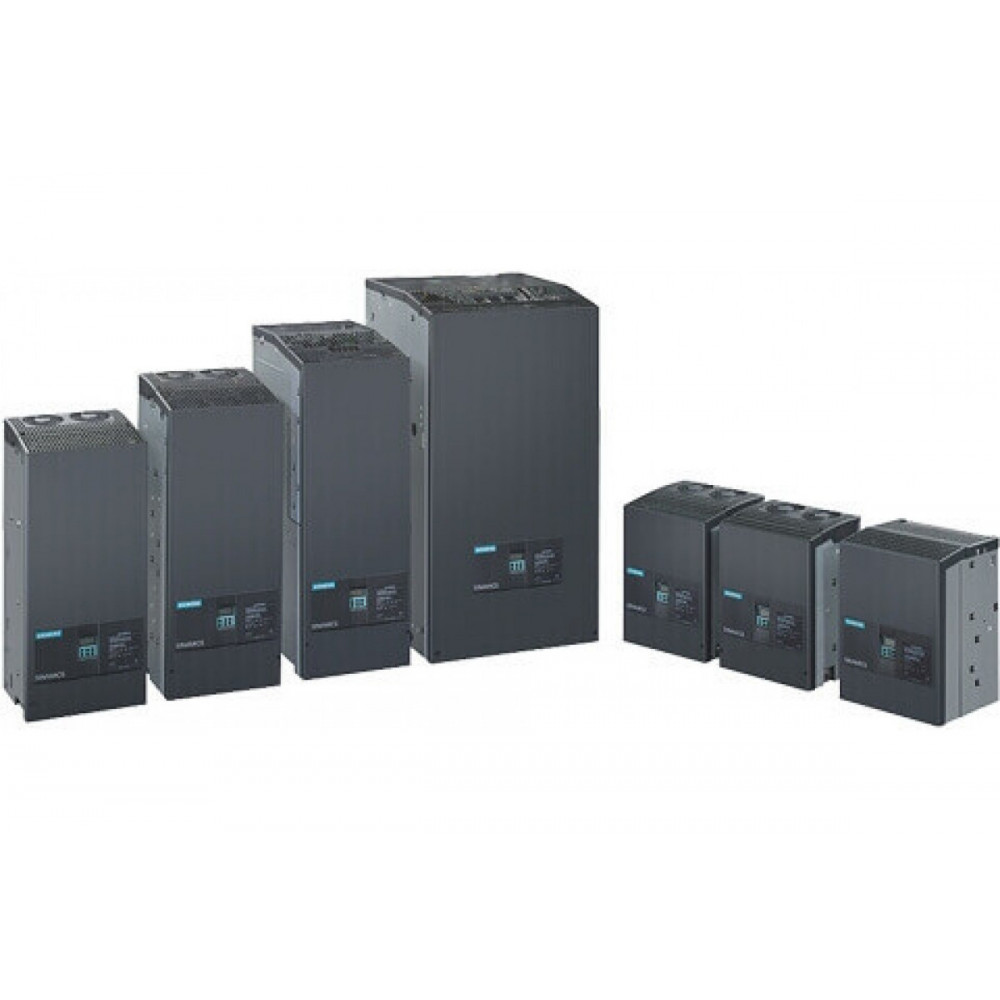

Частотный преобразователь Siemens 6RA8075-6GS22-0AA0 (Sinamics DCM, 575V AC, 690V DC, 210A)

Частотный преобразователь Siemens 6RA8075-6GS22-0AA0

Тип устройства: это промышленный преобразователь постоянного тока (DC-конвертер) из серии Sinamics DCM, предназначенный для управления скоростью и крутящим моментом двигателей постоянного тока. Устройство работает по двухквадрантной схеме с подключением B6C, что позволяет реализовать режимы рекуперативного торможения и регулирования в одном направлении вращения. Модель оснащена встроенным выпрямителем поля D690/210 и обеспечивает стабильное питание силовых цепей с высокими требованиями к точности.

Производитель: Siemens

Модель: 6RA8075-6GS22-0AA0

Основные характеристики

Номинальное входное напряжение: преобразователь рассчитан на подключение к трехфазной сети переменного тока напряжением 575 В и частотой 50/60 Гц, что делает его совместимым с промышленными сетями средней мощности. Входной ток при номинальной нагрузке составляет 174 А, что обеспечивает стабильную работу при высоких пусковых токах.

Выходные параметры: на выходе устройство формирует постоянное напряжение 690 В при номинальном токе 210 А, что позволяет питать мощные двигатели постоянного тока с высокой нагрузочной способностью. Такие характеристики подходят для тяжелых режимов работы, включая реверсивные и рекуперативные процессы.

Тип схемы и управление: реализована двухквадрантная схема B6C с тиристорным управлением, обеспечивающая плавный пуск и точное регулирование скорости. Встроенный выпрямитель поля D690/210 позволяет независимо управлять током возбуждения, повышая энергоэффективность системы.

Совместимость с сетями: устройство поддерживает работу от трехфазных сетей 575 В 3AC, что характерно для промышленных объектов с нестандартными параметрами питания. Это позволяет интегрировать преобразователь в существующие системы без дополнительных трансформаторов.

Конструктивные особенности

Компактная модульная конструкция: преобразователь выполнен в закрытом корпусе с габаритными размерами 520×380×390 мм, что позволяет устанавливать его в стандартные шкафы управления без необходимости в дополнительном пространстве. Вес устройства составляет 15 кг, что упрощает монтаж и обслуживание.

Система охлаждения с принудительной вентиляцией: встроенные вентиляторы обеспечивают эффективный отвод тепла от силовых полупроводниковых элементов, гарантируя стабильную работу при длительных нагрузках. Конструкция вентиляционных каналов защищена от попадания пыли и мелких частиц.

Защита от перегрузок и коротких замыканий: устройство оснащено встроенными датчиками тока и напряжения, которые автоматически отключают питание при превышении допустимых параметров. Это предотвращает повреждение как самого преобразователя, так и подключенного двигателя.

Интерфейсы для интеграции в АСУ ТП: на корпусе предусмотрены разъемы для подключения внешних датчиков, управляющих сигналов и шин связи (например, PROFIBUS или PROFINET). Это позволяет встраивать преобразователь в автоматизированные системы управления производством.

Область применения

Данный преобразователь постоянного тока широко используется в металлургии, горнодобывающей промышленности и на транспорте для управления мощными приводами постоянного тока. Он подходит для крановых установок, экструдеров, прокатных станов и конвейерных линий, где требуется высокая точность регулирования скорости и момента. Благодаря двухквадрантной схеме, устройство эффективно работает в режимах рекуперативного торможения, что востребовано в подъемно-транспортных механизмах и системах с частыми пусками и остановками.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,520×0,380×0,390 м.

Вес: 15 кг.
