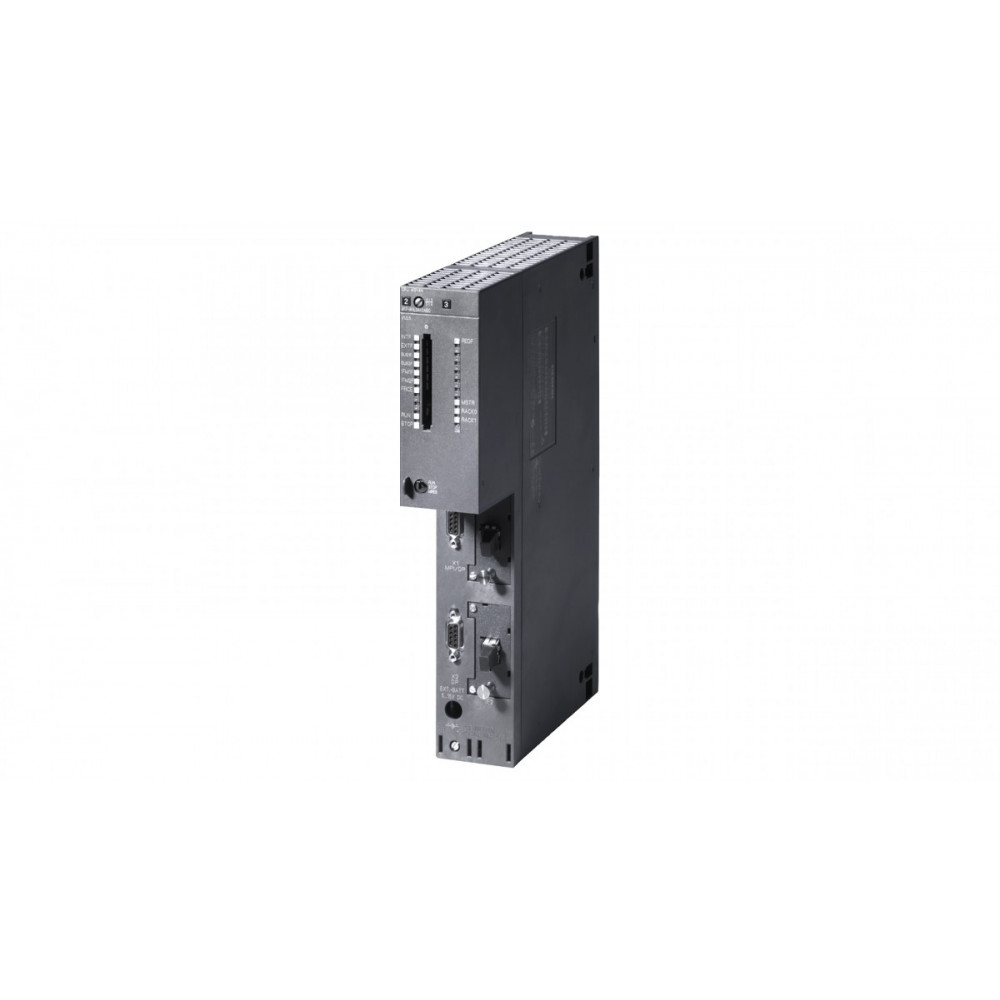

Процессор Siemens Simatic 6ES7417-4HT14-0AB0 (CPU 414-7H, 30 МБ память, 4 интерфейса)

Процессор Siemens Simatic 6ES7417-4HT14-0AB0

Тип устройства: высокопроизводительный центральный процессор (CPU) для отказоустойчивых программируемых контроллеров Siemens SIMATIC S7-400H и безопасных систем S7-400F/FH. Данный модуль предназначен для построения систем управления с повышенными требованиями к надежности и безопасности, обеспечивая горячее резервирование в конфигурациях с двумя CPU.

Производитель: Siemens

Модель: 6ES7417-4HT14-0AB0

Основные характеристики

Тип памяти и производительность: процессор оснащен 30 МБ встроенной памяти, равномерно разделенной на 15 МБ для кода программы и 15 МБ для данных. Это обеспечивает достаточный объем для сложных алгоритмов управления и обработки больших массивов технологической информации.

Коммуникационные интерфейсы: модуль имеет четыре встроенных интерфейса: один комбинированный порт MPI/DP, один интерфейс PROFIBUS DP и два специализированных порта для подключения синхромодулей. Такая конфигурация позволяет организовать обмен данными с периферией и обеспечить синхронизацию между двумя CPU в резервированной системе.

Архитектура резервирования: CPU 414-7H разработан специально для работы в отказоустойчивых системах S7-400H. Он поддерживает синхронизацию состояний и данных между ведущим и ведомым процессорами, что гарантирует безударное переключение управления при возникновении неисправности на одном из модулей.

Функциональная безопасность: процессор поддерживает работу в системах S7-400F/FH, соответствующих стандартам безопасности SIL 3 по IEC 61508. Это делает его пригодным для управления критически важными процессами, где отказ оборудования может привести к серьезным последствиям.

Конструктивные особенности

Модульная конструкция для резервирования: CPU выполнен в стандартном форм-факторе для S7-400 и устанавливается на центральную стойку. Для построения отказоустойчивой системы требуется два идентичных процессора, которые связываются через оптоволоконные синхромодули.

Специализированные порты синхронизации: два выделенных интерфейса предназначены для подключения синхромодулей, которые обеспечивают высокоскоростную передачу данных и сравнение состояний между двумя CPU. Это ключевой элемент архитектуры «горячего» резервирования, позволяющий мгновенно обнаруживать расхождения в работе.

Интегрированная поддержка PROFIBUS DP: встроенный интерфейс PROFIBUS DP позволяет напрямую подключать удаленную распределенную периферию (например, модули ET 200) без использования дополнительных коммуникационных процессоров. Это упрощает архитектуру системы и снижает общую стоимость.

Совместимость с системами безопасности: конструкция CPU включает аппаратные и программные механизмы для диагностики и обработки ошибок, необходимые для работы в контурах безопасности F/FH. Процессор выполняет самодиагностику и проверку целостности данных, что критически важно для сертифицированных приложений.

Область применения

Процессор Siemens 6ES7417-4HT14-0AB0 применяется в системах управления с высочайшими требованиями к надежности и бесперебойности работы. Он используется в нефтегазовой промышленности для управления трубопроводами и буровыми платформами, в энергетике для автоматизации электростанций и подстанций, а также на химических производствах, где требуется контроль непрерывных технологических процессов. Благодаря поддержке функциональной безопасности, CPU также востребован в системах аварийной защиты и пожаротушения.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
