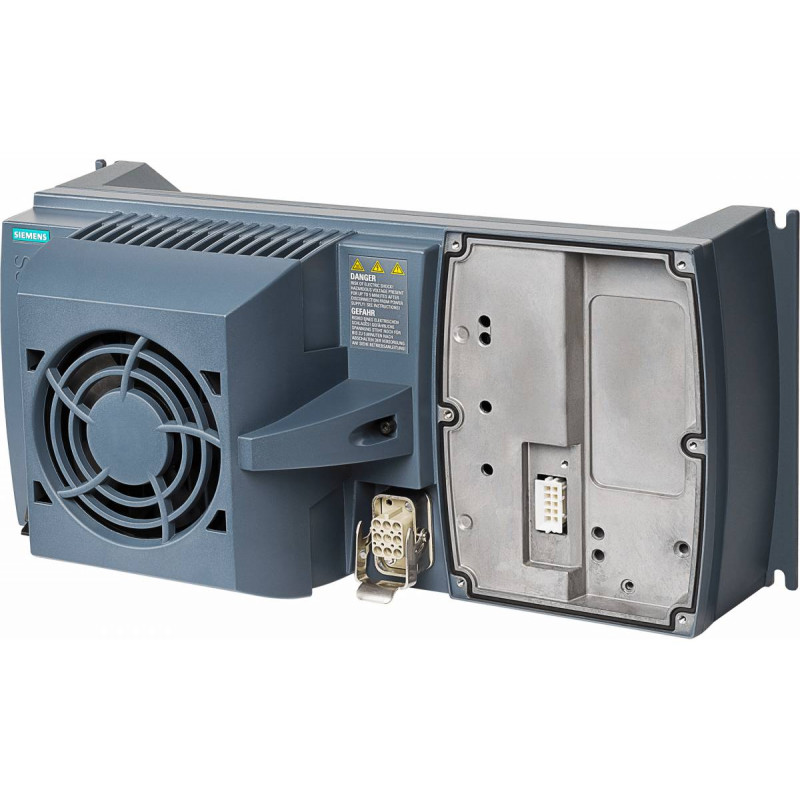

Силовой модуль Siemens 6SL3525-0PE27-5AA1

Силовой модуль Siemens 6SL3525-0PE27-5AA1

Тип устройства: силовой модуль (Power Module) из распределенной системы приводов Sinamics G120D, предназначенный для управления асинхронными электродвигателями в условиях децентрализованного размещения. Данное устройство обеспечивает преобразование постоянного тока в переменный с регулируемой частотой и напряжением для точного управления скоростью и моментом вращения.

Производитель: Siemens

Модель: 6SL3525-0PE27-5AA1

Основные характеристики

Номинальная мощность: высокая перегрузочная способность (High Overload) составляет 7,5 кВт, что позволяет обеспечить 200% номинального тока в течение 3 секунд, 150% — в течение 60 секунд и 100% — в течение 300 секунд.

Входное напряжение: трехфазное питание 380-480 В переменного тока с допуском +10/-10% и частотой 47-63 Гц.

Встроенный фильтр: оснащен встроенным ЭМС-фильтром класса А, обеспечивающим подавление электромагнитных помех в соответствии с промышленными стандартами.

Функция рекуперации: поддерживает рекуперацию энергии в питающую сеть, что позволяет эффективно тормозить двигатель и возвращать избыточную энергию обратно, снижая общее энергопотребление системы.

Диапазон рабочих температур: рассчитан на эксплуатацию в широком диапазоне температур окружающей среды от -10 до +55 градусов Цельсия.

Конструктивные особенности

Распределенная архитектура: модуль выполнен в компактном корпусе (210×450×145 мм) для установки непосредственно рядом с двигателем, что позволяет сократить длину силовых кабелей и упростить монтаж.

Защита от внешних воздействий: конструкция обеспечивает высокую степень защиты от пыли и влаги, что делает модуль пригодным для использования в жестких условиях промышленной среды.

Встроенный тормозной модуль: наличие встроенного тормозного транзистора позволяет подключать внешние тормозные резисторы для эффективного рассеивания энергии при динамическом торможении.

Интеграция с системой управления: модуль оснащен интерфейсами для подключения к общей шине постоянного тока и системе управления Sinamics G120D, обеспечивая синхронизацию работы нескольких приводов.

Простота обслуживания: модульная конструкция и наличие съемных вентиляторов охлаждения облегчают техническое обслуживание и замену компонентов без демонтажа всего устройства.

Область применения

Силовой модуль Siemens 6SL3525-0PE27-5AA1 предназначен для использования в распределенных системах автоматизации конвейерных линий, упаковочного оборудования, пищевой промышленности и логистических центрах. Благодаря функции рекуперации и высокой перегрузочной способности, он особенно эффективен в приводах с частыми пусками, остановами и реверсивными режимами работы, например, в крановых механизмах и лифтах.

Совместимость

Модуль совместим с системами управления Sinamics G120D, включая блоки управления CU250D-2 и CU240D-2. Он также может интегрироваться в общую шину постоянного тока для совместной работы с другими силовыми модулями серии Pm250D.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,525×0,250×0,295 м.

Вес: 8,5 кг.
