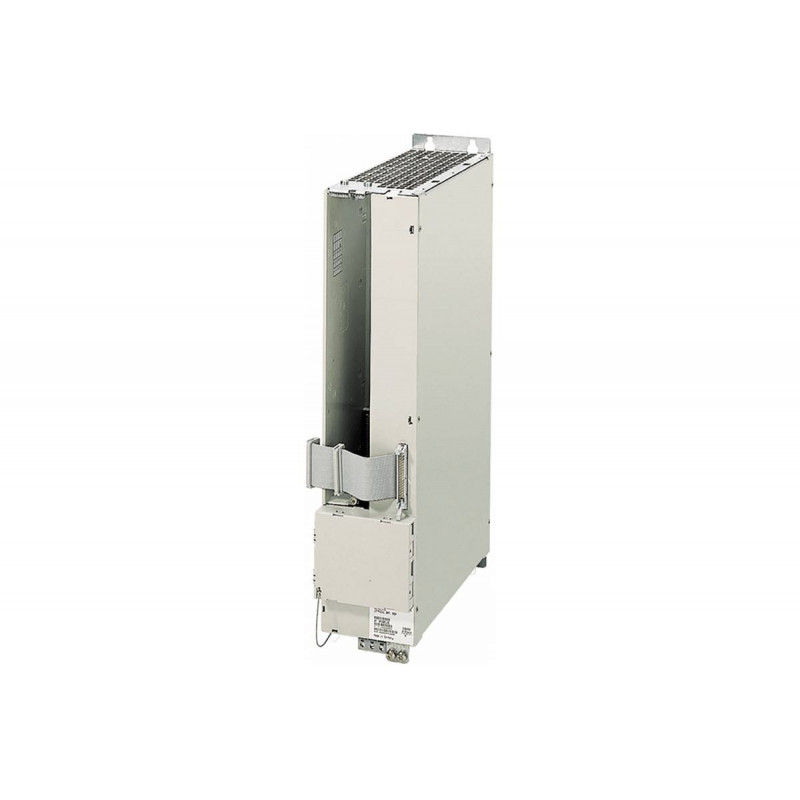

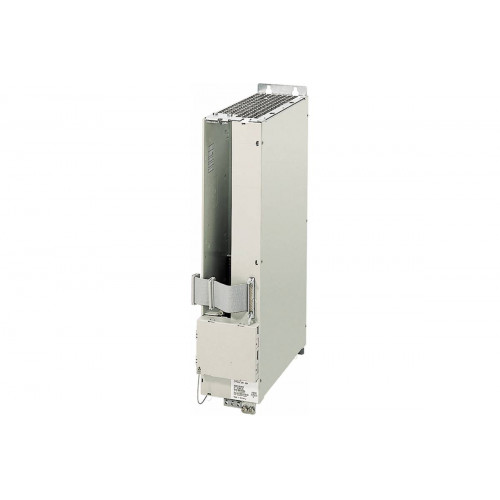

Силовой модуль Siemens 6SN1123-1AA00-0EA2 (Simodrive 611, 1-осевой, внутренний теплоотвод)

Силовой модуль Siemens 6SN1123-1AA00-0EA2

Тип устройства: силовой модуль для сервоприводов серии Simodrive 611, предназначенный для преобразования напряжения промежуточного звена постоянного тока в регулируемое напряжение питания электродвигателя. Данное устройство является ключевым компонентом в составе многоосевых систем ЧПУ и обеспечивает точное управление моментом и скоростью вращения.

Производитель: Siemens

Модель: 6SN1123-1AA00-0EA2

Основные характеристики

Исполнение: модуль является одноосевым, что позволяет подключать к нему один серводвигатель и обеспечивает индивидуальное управление каждой осью оборудования.

Номинальные токи: для двигателей 1FT/1FK/1FN/1FW составляет 56 А, а для двигателей 1PH/FE1/2SP1/1PM/ASM — 60 А, что указывает на высокую нагрузочную способность модуля.

Тип охлаждения: используется внутренний теплоотвод, при котором отвод тепла осуществляется через корпус модуля на монтажную панель шкафа управления, что упрощает конструкцию системы охлаждения.

Вес: составляет 13 кг, что является стандартным показателем для модулей данной мощности и класса.

Конструктивные особенности

Компактная конструкция: модуль выполнен в форм-факторе, оптимизированном для плотного монтажа в шкафу управления, что позволяет экономить пространство в электрошкафу.

Внутренний теплоотвод: конструкция корпуса обеспечивает эффективный отвод тепла от силовых элементов, что повышает надежность работы без необходимости применения внешних вентиляторов.

Модульная архитектура: устройство легко интегрируется в систему Simodrive 611, позволяя гибко наращивать количество осей и конфигурировать приводную систему под конкретные задачи станка.

Защита от перегрузок: встроенные схемы контроля тока и температуры обеспечивают автоматическое отключение модуля при возникновении аварийных режимов работы, предотвращая выход оборудования из строя.

Область применения

Силовые модули Siemens Simodrive 611 широко применяются в станкостроении, в частности в токарных, фрезерных и шлифовальных станках с ЧПУ. Они также используются в упаковочных линиях, роботизированных комплексах и другом промышленном оборудовании, где требуется высокая точность позиционирования и динамика перемещения.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 13 кг.
