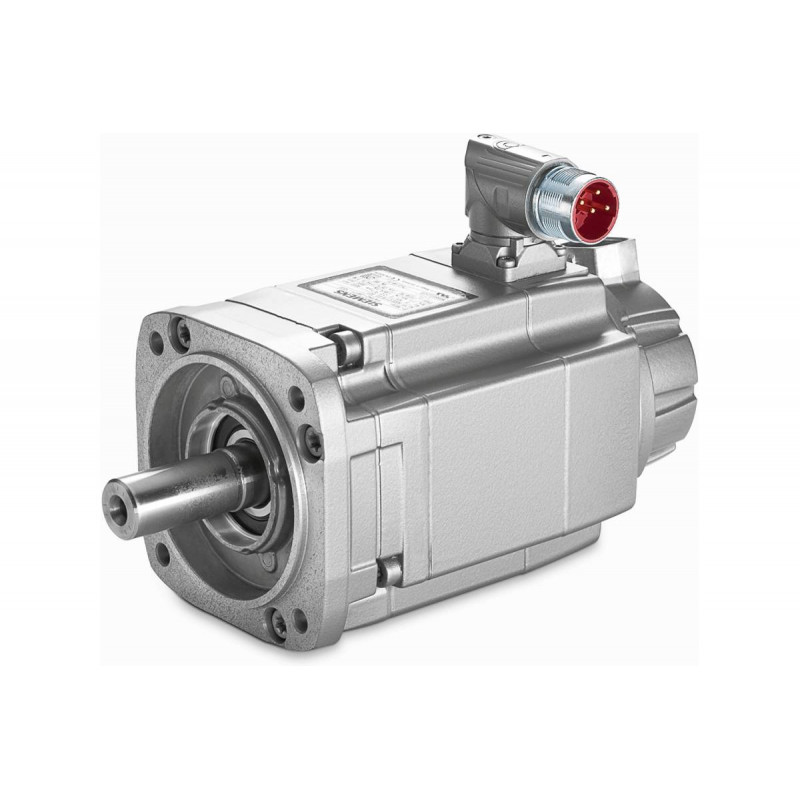

Синхронный двигатель Siemens 1FK7042-2AF71-1RA2

Синхронный двигатель Siemens 1FK7042-2AF71-1RA2

Тип устройства: это высокоточный серводвигатель переменного тока на основе синхронной технологии с постоянными магнитами, предназначенный для использования в системах прецизионного электропривода. Устройство относится к серии Simotics S-1FK7 компании Siemens и оптимизировано для работы в режимах позиционирования и следящего привода с высокими динамическими требованиями.

Производитель: Siemens

Модель: 1FK7042-2AF71-1RA2

Основные характеристики

Номинальная мощность: выходная мощность двигателя составляет 0,82 кВт, что обеспечивает достаточный крутящий момент для широкого спектра задач автоматизации.

Номинальная скорость вращения: вал двигателя рассчитан на номинальную частоту вращения 3000 об/мин, что позволяет использовать его в высокоскоростных процессах обработки и перемещения.

Момент на старте (M0): пусковой момент при перегреве обмотки на 100 Кельвинов составляет 3 Нм, что гарантирует уверенный старт механизма под нагрузкой.

Тип датчика обратной связи: встроен абсолютный многооборотный энкодер AM20DQI с разрешением 20 бит + 12 бит, работающий по интерфейсу Drive-CLiQ для точного определения положения ротора.

Конструктивные особенности

Система охлаждения: двигатель использует самоохлаждение (конвекционное), что исключает необходимость подключения внешнего вентилятора и снижает требования к обслуживанию.

Степень защиты корпуса: корпус и вал со стороны привода (DE) имеют класс защиты IP65, а фланец — IP67, что обеспечивает высокую устойчивость к проникновению пыли и влаги.

Конструкция вала: вал двигателя оснащен призматической шпонкой с допуском N, что гарантирует надежную передачу крутящего момента на исполнительный механизм без проскальзывания.

Монтажное исполнение: устройство имеет фланец типа IMB5, что позволяет устанавливать его в горизонтальном положении (IM V1, IM V3), и оснащено поворотным штекером силового кабеля для удобства подключения.

Область применения

Данный синхронный двигатель широко применяется в станкостроении, упаковочных и текстильных машинах, а также в робототехнических комплексах. Он подходит для приводов подачи, позиционирования и следящих систем, где требуется высокая точность и динамика.

Совместимость

Двигатель совместим с сервопреобразователями Siemens серии SINAMICS S120, поддерживающими интерфейс Drive-CLiQ. Он также может интегрироваться в системы автоматизации SIMOTION и SINUMERIK для построения распределенных приводных решений.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 4,601 кг.
