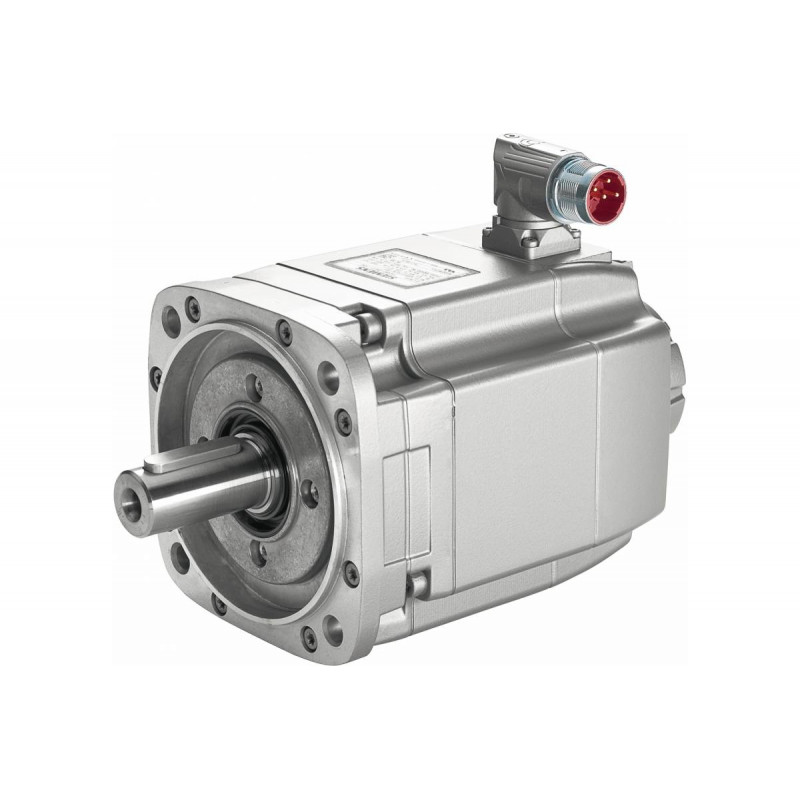

Синхронный двигатель Siemens 1FK7064-4CH71-1CH0 (2.4 кВт, 4500 об/мин, IP64, гладкий вал, с тормозом, энкодер AM24DQI)

Синхронный двигатель Siemens 1FK7064-4CH71-1CH0

Тип устройства: это высокоточный синхронный серводвигатель переменного тока с постоянными магнитами, предназначенный для использования в современных сервоприводах. Данный электродвигатель относится к линейке Siemens Simotics S-1FK7 и обеспечивает высокую динамику, точность позиционирования и плавность хода, что критически важно для сложного промышленного оборудования. Устройство оснащено многооборотным абсолютным энкодером с интерфейсом Drive-CLiQ, что позволяет передавать точные данные о положении ротора без необходимости реферирования при включении питания.

Производитель: Siemens

Модель: 1FK7064-4CH71-1CH0

Основные характеристики

Номинальная мощность: выходная мощность двигателя составляет 2,4 кВт, что обеспечивает достаточный запас для выполнения интенсивных рабочих циклов в высокопроизводительных станках и механизмах.

Максимальный крутящий момент: двигатель развивает момент M0 на уровне 12 Нм при перегреве обмоток 100 К, что позволяет уверенно работать с высокими нагрузками на валу в режиме ускорения и реверса.

Номинальная скорость вращения: вал двигателя рассчитан на номинальную частоту вращения 4500 об/мин, что делает его пригодным для скоростных операций обработки и перемещения.

Тип датчика обратной связи: установлен поворотный абсолютный энкодер AM24DQi с разрешением 24 бит (синусно-косинусный) и 12 бит многооборотной части, работающий по протоколу Drive-CLiQ для интеграции с системами управления Sinamics.

Конструктивные особенности

Удерживающий тормоз: в конструкцию встроен электромагнитный тормоз, который фиксирует вал при отключении питания, предотвращая самопроизвольное движение груза или инструмента в вертикальных осях станков.

Система охлаждения: двигатель использует самоохлаждение (конвекционное), что исключает необходимость в подключении внешнего вентилятора или системы жидкостного охлаждения, упрощая монтаж и обслуживание.

Тип вала и монтажное исполнение: вал выполнен гладким с допуском N, что обеспечивает точную посадку соединительных муфт и шкивов. Монтажное исполнение IMB5 (фланец) позволяет устанавливать двигатель как в горизонтальном, так и в вертикальном положении (IM V1, IM V3).

Степень защиты и подключение: корпус имеет степень защиты IP64, что гарантирует защиту от проникновения пыли и водяных брызг. Для подключения используется штекер силового кабеля, что ускоряет процесс коммутации и замены.

Область применения

Данный синхронный двигатель широко применяется в станкостроении, в частности в металлообрабатывающих центрах с ЧПУ, где требуется высокая точность обработки и быстрая смена инструмента. Он также востребован в упаковочных машинах, роботизированных комплексах, системах намотки и в высокопроизводительных линиях сборки. Благодаря наличию удерживающего тормоза и абсолютного энкодера, двигатель подходит для осей Z в вертикальных обрабатывающих центрах и для позиционирования в подъемных механизмах.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 15,700 кг.
