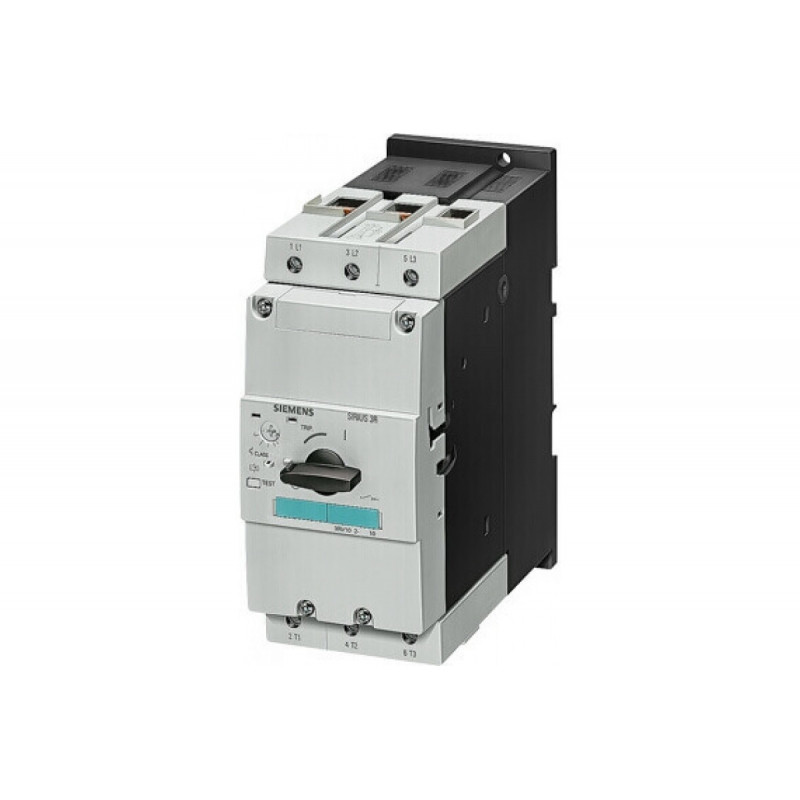

Автоматический выключатель Siemens 3RV1041-4LA10

Автоматический выключатель Siemens 3RV1041-4LA10

Тип устройства: автоматический выключатель для защиты электродвигателя, предназначенный для коммутации и отключения электрических цепей в промышленных условиях. Устройство обеспечивает надежную защиту от токов короткого замыкания и перегрузок, предотвращая выход оборудования из строя. Данный выключатель относится к типоразмеру S3, что определяет его установочные габариты и коммутационную способность.

Производитель: Siemens

Модель: 3RV1041-4LA10

Основные характеристики

Номинальный ток расцепителя перегрузки (A-расцепитель): регулируется в диапазоне от 70 до 90 А, что позволяет точно настроить защиту под параметры конкретного двигателя.

Ток отсечки (N-расцепитель): фиксированное значение 1080 А для мгновенного отключения цепи при коротких замыканиях.

Класс срабатывания защиты от перегрузки: класс 10, обеспечивающий отключение двигателя в течение 10 секунд при пусковых токах, что защищает обмотки от перегрева.

Тип присоединения: винтовые клеммы, обеспечивающие надежный и простой монтаж силовых проводов без применения специального инструмента.

Конструктивные особенности

Компактный корпус типоразмера S3: оптимизирован для установки в стандартные распределительные щиты и шкафы управления, экономя место в электротехническом отсеке.

Регулируемый тепловой расцепитель: позволяет точно выставить ток срабатывания в диапазоне 70-90 А в зависимости от номинала защищаемого электродвигателя.

Электромагнитный расцепитель с фиксированной уставкой: настроен на ток 1080 А для селективного отключения при аварийных режимах, исключая ложные срабатывания при нормальных пусках.

Механический индикатор положения контактов: визуально отображает состояние выключателя (включен/отключен/сработал), упрощая диагностику и обслуживание цепи.

Область применения

Автоматические выключатели серии 3RV1041 применяются для защиты трехфазных асинхронных электродвигателей в промышленном оборудовании, насосных станциях, конвейерных линиях и системах вентиляции. Устройство используется в распределительных устройствах и шкафах управления для предотвращения аварийных режимов работы силовых агрегатов. Также выключатель подходит для защиты трансформаторов и других индуктивных нагрузок в сетях переменного тока.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,171×0,076×0,192 м.

Вес: 2,265 кг.
