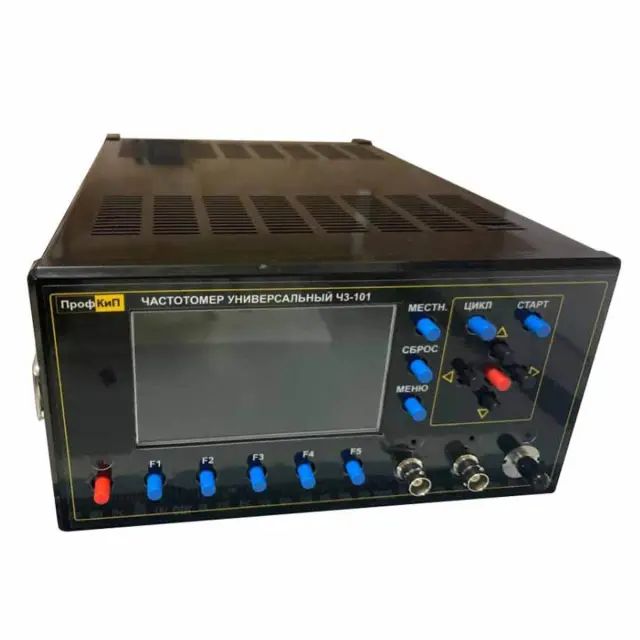

Частотомер электронно-счетный ПрофКиП Ч3-101

Частотомер электронно-счетный ПрофКиП Ч3-101

Тип устройства: частотомер электронно-счетный универсальный, предназначенный для высокоточного измерения среднего значения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов. Прибор обеспечивает измерение частоты в диапазоне от 0,001 Гц до 25,95 ГГц, а также позволяет измерять длительность импульсов и временные интервалы с минимальной длительностью импульсов не более 2,5 нс.

Производитель: ПрофКиП

Модель: ч3-101 (артикул 121114)

Основные характеристики

Диапазон рабочих частот: прибор охватывает три канала измерений: входы А и В от 0,001 Гц до 300 МГц, вход С от 1,5 до 29,95 ГГц, что позволяет работать с сигналами от инфранизких частот до сверхвысоких частот.

Высокая точность измерений: относительная погрешность по частоте внутреннего опорного генератора составляет ±2×10⁻⁶ за 12 месяцев, а разрешение по времени достигает 1×10⁻¹⁰ с, обеспечивая минимальную погрешность при измерениях.

Измерение временных параметров: частотомер способен измерять период сигнала от 3,3 нс до 1000 с, длительность импульсов от 5 нс до 1000 с и временные интервалы от 50 нс до 500 с с высокой абсолютной погрешностью.

Интерфейсы связи: для интеграции в измерительные системы предусмотрены интерфейсы USB, RS232 и LAN, обеспечивающие передачу данных и удаленное управление прибором.

Конструктивные особенности

Цветной графический дисплей: большой ЖКИ-экран размером 84×110 мм отображает результаты измерений в удобном для восприятия виде, поддерживая ручной и автоматический режимы работы.

Три независимых канала: входы А, В и С позволяют одновременно подключать различные источники сигналов, включая высокочастотные до 25,95 ГГц, без необходимости переключения.

Стабильность опорного генератора: кратковременная нестабильность частоты за 1 с составляет 1×10⁻¹¹, а долговременная — 1×10⁻⁷, что гарантирует надежность измерений в течение длительного времени.

Защита от перегрузок: входное сопротивление каналов составляет 50 Ом или 1 МОм, что обеспечивает совместимость с различными типами цепей и защиту от повреждений при подключении.

Область применения

Частотомер ПрофКиП Ч3-101 разработан для замены устаревших моделей производства России и стран СНГ в рамках программы импортозамещения. Он применяется в радиолокации, космической связи, при производстве радиокомпонентов и радиоэлектронной аппаратуры, а также в научно-исследовательских лабораториях, метрологических центрах и учебных заведениях. Прибор востребован в ремонтных мастерских для точной настройки и диагностики высокочастотного оборудования.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 82648-21).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 250×320×140 мм.

Вес: 6,5 кг.

Комплектация

• Частотомер универсальный ПрофКиП Ч3-101.
• Руководство по эксплуатации ПРШН.411142.003-2020 РЭ.
• Формуляр ПРШН.411142.003-2020 ФО.
• Методика поверки РТ-МП-7871-551-2020.
• Шнур питания SCZ-1.
