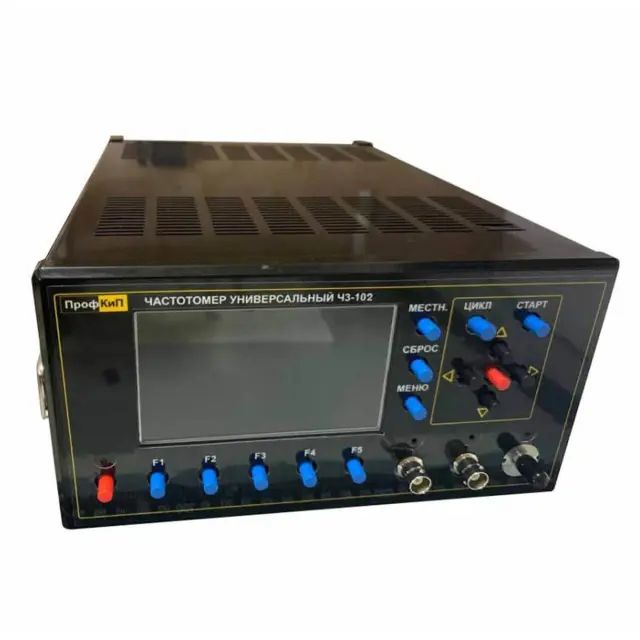

Частотомер электронно-счетный ПрофКиП Ч3-102

Частотомер электронно-счетный ПрофКиП Ч3-102

Тип устройства: электронно-счетный частотомер универсального типа, предназначенный для высокоточного измерения среднего значения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов. Прибор обеспечивает измерения в диапазоне от 0,001 Гц до 40 ГГц, что позволяет работать как с низкочастотными, так и с сверхвысокочастотными сигналами.

Производитель: ПрофКиП

Модель: 121115

Основные характеристики

Диапазон рабочих частот: прибор охватывает три канала измерений: входы А и B работают от 0,001 Гц до 300 МГц, а вход C — от 1,5 до 40 ГГц, что обеспечивает универсальность применения.

Высокая точность измерений: относительная погрешность по частоте внутреннего опорного генератора составляет ±2×10⁻⁶ за 12 месяцев, а кратковременная нестабильность достигает 1×10⁻¹¹ за 1 секунду.

Измерение временных параметров: устройство способно измерять период, длительность импульсов и временные интервалы с минимальными значениями до 5 нс и 50 нс соответственно, что критично для анализа быстропротекающих процессов.

Интерфейсы связи: частотомер оснащен современными интерфейсами USB, RS232 и LAN для интеграции в автоматизированные измерительные системы и передачи данных на ПК.

Конструктивные особенности

Цветной графический дисплей: большой ЖКИ-дисплей размером 84×110 мм отображает результаты измерений в удобном для восприятия формате, поддерживая ручной и автоматический режимы работы.

Трехканальная архитектура: конструкция включает три независимых измерительных канала (А, B и C) с различными входными сопротивлениями (1 МОм и 50 Ом), что позволяет подключать разные типы источников сигнала без дополнительных согласующих устройств.

Высокая разрешающая способность: разрешение по времени счета составляет 1×10⁻¹⁰ секунды, что обеспечивает детальный анализ сигналов с минимальной длительностью импульсов до 2,5 нс.

Стабильный опорный генератор: встроенный кварцевый генератор с номинальной частотой 10 МГц и возможностью регулировки в пределах ±4×10⁻⁶ гарантирует долговременную стабильность измерений.

Область применения

Частотомер разработан для замены устаревших моделей в рамках программы импортозамещения и широко используется в радиолокации, системах космической связи, производстве радиокомпонентов и радиоэлектронной аппаратуры. Прибор востребован в научно-исследовательских лабораториях, метрологических центрах, ремонтных мастерских и учебных заведениях для точного измерения частотных и временных параметров сигналов.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 82648-21).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 250×320×140 мм.

Вес: 6,5 кг.

Комплектация

• Частотомер универсальный ПрофКиП Ч3-102.
• Руководство по эксплуатации ПРШН.411142.003-2020 РЭ.
• Формуляр ПРШН.411142.003-2020 ФО.
• Методика поверки РТ-МП-7871-551-2020.
• Шнур питания SCZ-1.
