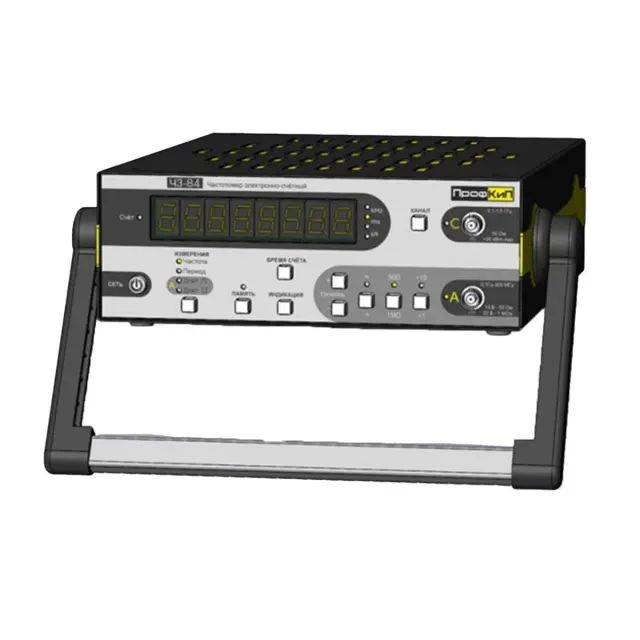

Частотомер электронно-счетный ПрофКиП Ч3-84

Частотомер электронно-счетный ПрофКиП Ч3-84

Тип устройства: электронно-счетный частотомер, предназначенный для высокоточного измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов. Прибор также обеспечивает измерение длительности импульсов, временных интервалов, отношения частот двух сигналов и подсчет количества событий за заданный интервал времени. Устройство может использоваться как автономный измерительный прибор, так и в составе автоматизированных информационно-измерительных систем.

Производитель: ПрофКиП

Модель: 121101

Основные характеристики

Диапазон измерения частоты: обеспечивает измерение частоты от 0,001 Гц до 400 МГц по входу А и от 0,3 до 3 ГГц по входу С, что позволяет работать с широким спектром сигналов.

Высокая точность измерений: погрешность измерения частоты определяется нестабильностью опорного генератора и погрешностью запуска, а для входа А дополнительно учитывается погрешность деления частоты, что гарантирует надежность результатов.

Стабильность опорного генератора: оснащен внутренним кварцевым генератором с номинальной частотой 10 МГц, пределы регулировки которого составляют не менее ±8×10⁻⁶, а относительная погрешность за 12 месяцев не превышает ±1×10⁻⁶.

Измерение временных параметров: позволяет измерять период сигналов от 2,5 нс до 1000 с, длительность импульсов от 5 нс до 1000 с и временные интервалы от 50 нс до 500 с с высокой точностью.

Конструктивные особенности

Двухканальная архитектура: оснащен двумя основными измерительными каналами (А и В) с входным сопротивлением 1 МОм или 50 Ом, а также дополнительным каналом С для высокочастотных измерений до 3 ГГц, что обеспечивает гибкость при подключении различных источников сигнала.

Интерфейс RS-232: наличие интерфейса позволяет организовать удаленное управление прибором и передачу результатов измерений на внешнее регистрирующее устройство или компьютер, что упрощает интеграцию в автоматизированные системы.

Экран и корпус: оснащен светодиодным семисегментным дисплеем на 8 разрядов для наглядного отображения результатов. Цельнометаллический корпус с экранированием обеспечивает защиту от внешних электромагнитных помех и повышает помехоустойчивость прибора.

Автоматизация измерений: поддерживает режим дистанционного управления, что позволяет использовать частотомер в технологических и измерительных системах, управляемых с помощью ЭВМ, без необходимости постоянного присутствия оператора.

Область применения

Частотомер применяется для настройки, испытаний и калибровки приемопередающих трактов, фильтров, генераторов и синтезаторов частоты в лабораторных и производственных условиях. Он незаменим при обслуживании систем связи, радиоэлектронной аппаратуры и других устройств, требующих точного измерения частотных и временных параметров сигналов. Благодаря возможности дистанционного управления прибор эффективно используется в составе информационно-измерительных систем и стендов автоматизированного контроля.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 82648-21).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 280×340×90 мм.

Вес: 5,5 кг.

Комплектация

• Частотомер универсальный ПрофКиП Ч3-84.
• Руководство по эксплуатации ПРШН.411142.003-2020 РЭ.
• Формуляр ПРШН.411142.003-2020 ФО.
• Методика поверки РТ-МП-7871-551-2020.
• Шнур питания SCZ-1.
