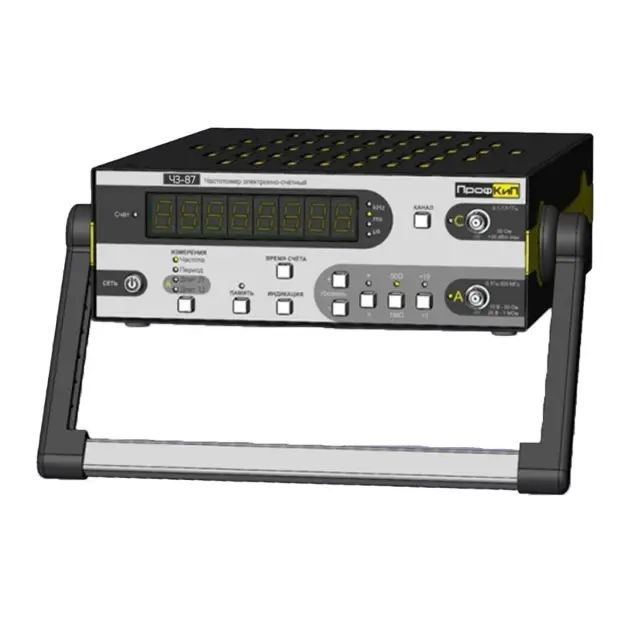

Частотомер электронно-счетный ПрофКиП Ч3-87

Частотомер электронно-счетный ПрофКиП Ч3-87

Тип устройства: электронно-счетный частотомер, предназначенный для высокоточных измерений частоты и временных параметров электрических сигналов. Прибор позволяет измерять частоту и период синусоидальных и импульсных сигналов, длительность импульсов, временные интервалы, а также отношение частот двух сигналов и выполнять счет числа событий.

Производитель: ПрофКиП

Модель: 121102

Основные характеристики

Диапазон измерения частоты: от 0,001 Гц до 400 МГц на входах А и В, и от 0,3 до 8 ГГц на входе С, что позволяет работать с широким спектром радиоэлектронных устройств.

Высокая точность измерений: относительная погрешность измерения частоты определяется классом точности прибора и составляет ± (d0 + dзап + Dtp/tc) для входов А, В, обеспечивая надежные результаты.

Измерение временных параметров: диапазон измерения периода составляет от 2,5 нс до 1000 с, а длительности импульсов — от 5 нс до 1000 с, что делает прибор универсальным инструментом для анализа сигналов.

Опорный кварцевый генератор: номинальная частота 10 МГц с относительной погрешностью за 12 месяцев не более ±1×10⁻⁶, обеспечивающий стабильность и точность всех измерений.

Конструктивные особенности

Цельнометаллический экранированный корпус: обеспечивает надежную защиту от внешних электромагнитных помех, что критически важно для точных измерений в условиях промышленного производства или лаборатории.

Два измерительных канала и вход С: реализована возможность одновременного подключения нескольких сигналов, включая высокочастотный вход до 8 ГГц, для измерения отношения частот и других сложных параметров.

Светодиодный семисегментный дисплей: 8 разрядов обеспечивают четкое и контрастное отображение результатов измерений, удобное для считывания даже при ярком освещении.

Интерфейс RS-232: позволяет организовать дистанционное управление прибором и передачу данных на внешнее регистрирующее устройство или компьютер для автоматизации измерительных процессов.

Область применения

Частотомер применяется для настройки, испытаний и калибровки приемопередающих трактов, фильтров, генераторов, синтезаторов частоты и систем связи. Прибор используется как автономное средство измерения, так и в составе информационно-измерительных систем, управляемых с помощью ЭВМ, для контроля параметров сигналов в лабораториях и на производстве.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 280×340×90 мм.

Вес: 5,5 кг.

Комплектация

• Частотомер универсальный ПрофКиП Ч3-84.
• Руководство по эксплуатации ПРШН.411142.003-2020 РЭ.
• Формуляр ПРШН.411142.003-2020 ФО.
• Методика поверки РТ-МП-7871-551-2020.
• Шнур питания SCZ-1.
