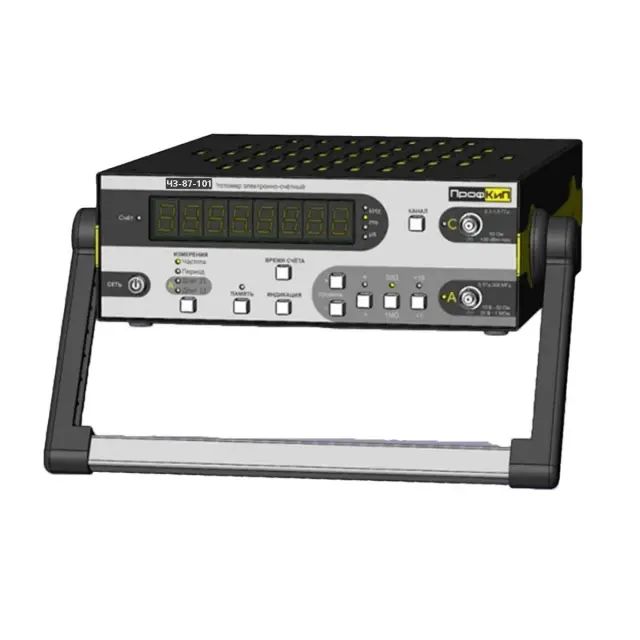

Частотомер электронно-счетный ПрофКиП Ч3-87-101

Частотомер электронно-счетный ПрофКиП Ч3-87-101

Тип устройства: электронно-счетный частотомер универсального типа, предназначенный для высокоточных измерений параметров электрических сигналов. Прибор способен измерять частоту и период непрерывных синусоидальных и видеоимпульсных сигналов, длительность импульсов и временных интервалов, а также отношение частот двух сигналов. Дополнительно реализована функция подсчета числа событий на заданном временном интервале, что расширяет его функциональные возможности.

Производитель: ПрофКиП

Модель: ч3-87-101

Основные характеристики

Широкий частотный диапазон: измерение частоты осуществляется по входам А и С в диапазоне от 0,001 Гц до 400 МГц, а по входу С — от 0,3 ГГц до 8 ГГц, что позволяет работать с сигналами различных диапазонов.

Высокая точность измерений: благодаря опорному генератору повышенной точности (опция 101) погрешность измерения частоты для времени счета 1 с составляет всего ± 0,0055 Гц, что обеспечивает прецизионные результаты.

Измерение временных параметров: прибор позволяет измерять период сигналов в диапазоне от 150 пикосекунд до 1000 секунд, а длительность импульсов и временные интервалы — от 5 наносекунд до 1000 секунд.

Функция счета событий: реализована возможность подсчета числа импульсов на установленном интервале времени, что полезно для тестирования счетчиков и систем управления.

Конструктивные особенности

Дистанционное управление: наличие интерфейсов дистанционного управления позволяет интегрировать частотомер в автоматизированные измерительные системы и управлять им с помощью ЭВМ.

Высокостабильный опорный генератор: модель оснащена внутренним кварцевым генератором с номинальной частотой 10 МГц и возможностью регулировки частоты не менее ±8×10⁻⁶, что обеспечивает стабильность измерений.

Многофункциональные входы: прибор имеет несколько входных каналов (А, В, В*, С) с различным входным сопротивлением (50 Ом и 1 МОм), что позволяет подключать разнообразные источники сигналов без дополнительных согласующих устройств.

Выход опорной частоты: предусмотрен выход опорного генератора с напряжением не менее 0,3 В на нагрузке 50 Ом, который можно использовать для синхронизации внешних устройств.

Область применения

Частотомер применяется для настройки, испытаний и калибровки приемопередающих трактов, фильтров, генераторов, синтезаторов частоты и систем связи. Он также используется в лабораториях для метрологических исследований и в составе информационно-измерительных систем, управляемых компьютером. Прибор востребован при производстве и ремонте радиоэлектронной аппаратуры.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 82648-21).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 280×340×90 мм.

Вес: 5,5 кг.

Комплектация

• Частотомер универсальный ПрофКиП Ч3-87 с опцией 101.
• Руководство по эксплуатации ПРШН.411142.003-2020 РЭ.
• Формуляр ПРШН.411142.003-2020 ФО.
• Методика поверки РТ-МП-7871-551-2020.
• Шнур питания SCZ-1.
