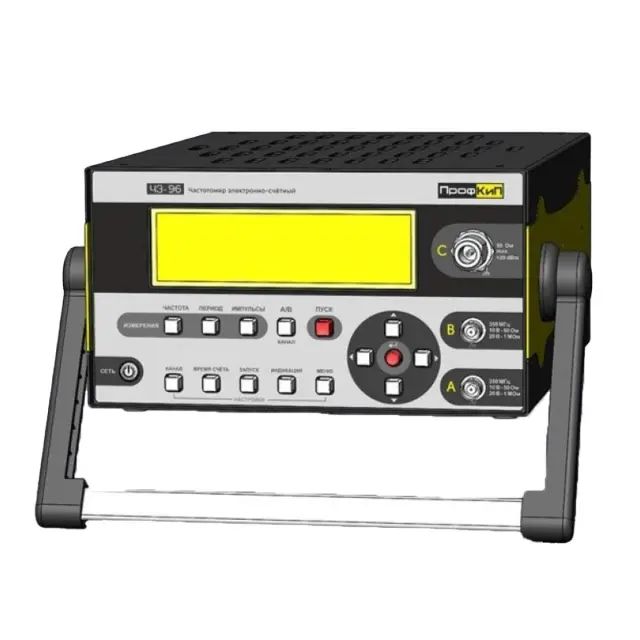

Частотомер электронно-счетный ПрофКиП Ч3-96

Частотомер электронно-счетный ПрофКиП Ч3-96

Тип устройства: электронно-счетный частотомер, предназначенный для высокоточных измерений частоты и периода как непрерывных синусоидальных, так и видеоимпульсных сигналов. Прибор также позволяет измерять длительность импульсов и временные интервалы, определять отношение частот двух сигналов и вести счет числа событий на заданном интервале времени.

Производитель: ПрофКиП

Модель: 121108 (Ч3-96)

Основные характеристики

Диапазон измерения частоты: обеспечивает измерение частоты в трех диапазонах: по входам А и В от 0,001 Гц до 400 МГц, а по входу С от 0,3 до 8 ГГц, что позволяет работать с широким спектром сигналов.

Высокая точность измерений: погрешность измерения частоты определяется классом внутреннего опорного генератора. Для времени счета 1 с и сигнала 1 МГц погрешность составляет ±2,5 Гц со стандартным генератором и ±0,0055 Гц с опциональным генератором повышенной точности.

Измерение временных параметров: позволяет измерять период сигналов от 150 пикосекунд до 1000 секунд, а также длительность импульсов и временные интервалы от 5 наносекунд до 1000 секунд.

Интерфейсы и управление: оснащен возможностью дистанционного управления и выдачи результатов измерений на внешние регистрирующие устройства, что позволяет интегрировать его в автоматизированные системы.

Конструктивные особенности

Три измерительных канала: конструкция прибора включает три входа (А, В и С) с разными частотными диапазонами и входными сопротивлениями, что обеспечивает гибкость при подключении различных источников сигналов.

Внутренний опорный генератор: оснащен высокостабильным кварцевым генератором с номинальной частотой 10 МГц, который имеет регулировку частоты в пределах не менее ±8×10⁻⁶ и обеспечивает высокую метрологическую надежность.

Надежная регистрация данных: реализована возможность выдачи измерительной информации на внешнее устройство, что упрощает документирование результатов и их последующую обработку.

Широкий динамический диапазон: обеспечивает стабильную работу с сигналами различной амплитуды, включая слабые сигналы, благодаря входному сопротивлению 50 Ом или 1 МОм для разных каналов.

Область применения

Частотомер применяется для настройки, испытаний и калибровки приемопередающих трактов, фильтров, генераторов и синтезаторов частоты. Он востребован в системах связи, радиоэлектронной промышленности, метрологических лабораториях и при проведении научно-исследовательских работ. Прибор может использоваться как автономное средство измерения, так и в составе информационно-измерительных систем, управляемых с помощью ЭВМ.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 280×340×130 мм.

Вес: 6 кг.

Комплектация

• Частотомер универсальный ПрофКиП Ч3-96.
• Руководство по эксплуатации ПРШН.411142.003-2020 РЭ.
• Формуляр ПРШН.411142.003-2020 ФО.
• Методика поверки РТ-МП-7871-551-2020.
• Шнур питания SCZ-1.
