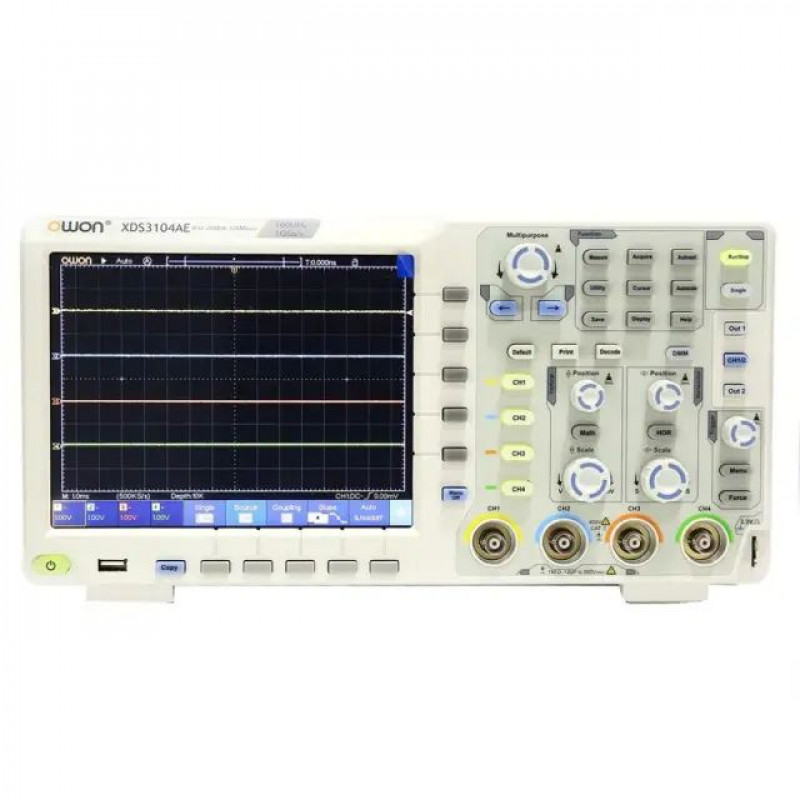

Цифровой осциллограф OWON XDS3104AE (100 МГц, 4 канала, память 40 Мп)

Цифровой осциллограф OWON XDS3104AE

Тип устройства: цифровой осциллограф OWON XDS3104AE представляет собой современный измерительный прибор с четырьмя каналами, предназначенный для визуализации, регистрации и анализа электрических сигналов. Устройство объединяет в себе функции классического осциллографа и средства для детального исследования сложных аналоговых и цифровых цепей. Благодаря высокой точности и расширенным возможностям синхронизации, это решение подходит для решения широкого круга задач в профессиональной электронике.

Производитель: OWON

Модель: XDS3104AE (артикул: 241613)

Основные характеристики

Четыре измерительных канала: осциллограф оснащен четырьмя независимыми каналами, что позволяет одновременно наблюдать и сравнивать сигналы от разных источников, упрощая анализ взаимодействия узлов в сложных электронных схемах.

Полоса пропускания 100 МГц: максимальная полоса пропускания составляет 100 МГц, что обеспечивает уверенный захват и отображение высокочастотных сигналов, включая гармоники и переходные процессы.

Глубокая память 40 М точек: объем памяти захвата достигает 40 миллионов точек на один канал, что позволяет проводить длительные измерения с высокой детализацией и без потери информации о форме сигнала.

Высокая частота дискретизации: частота дискретизации в реальном времени составляет до 1 ГВыб/с при использовании одного канала, что гарантирует точное восстановление формы сигнала даже на предельных временных развертках.

Конструктивные особенности

Яркий 8-дюймовый дисплей: прибор оснащен цветным TFT-дисплеем с разрешением 800x600 пикселей, который обеспечивает четкое и контрастное отображение сигналов, облегчая визуальный анализ даже при ярком внешнем освещении.

Встроенный Wi-Fi модуль: наличие функции Wi-Fi позволяет организовать беспроводное подключение к локальной сети или напрямую к управляющему устройству для удаленного мониторинга и сбора данных без использования кабелей.

Развитая система синхронизации и декодирования: осциллограф поддерживает множество типов синхронизации (включая I2C, SPI, RS232, CAN) и аппаратное декодирование последовательных протоколов, что критически важно для отладки цифровых интерфейсов.

Интерфейсы для интеграции: для подключения к ПК и периферии предусмотрены порты USB Host, USB Device и LAN, а также поддержка PictBridge для прямой печати на совместимых принтерах.

Область применения

Цифровой осциллограф OWON XDS3104AE предназначен для использования в лабораториях по разработке и тестированию электроники, на производственных линиях для контроля качества и в сервисных центрах для диагностики неисправностей. Он незаменим при проектировании силовой электроники, встраиваемых систем и устройств связи, а также в учебных целях в технических вузах. Прибор позволяет выполнять детальный анализ аналоговых сигналов, отладку цифровых шин и длительный мониторинг параметров.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 340×177×90 мм.

Вес: 2,6 кг.

Комплектация

• Цифровой осциллограф OWON XDS3104AE.
• Шнур питания.
• Диск с ПО.
• USB-кабель.
• Пробник.
• Устройство регулировки датчика.
• Инструкция по эксплуатации.
