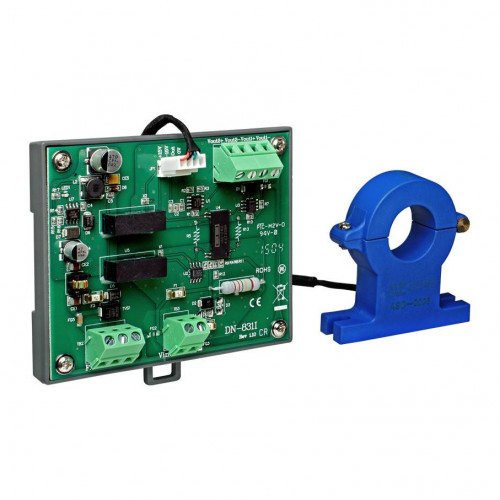

Датчик силы тока + нормализатор напряжения ICP DAS DN-831I-100V-50A CR

Датчик силы тока + нормализатор напряжения ICP DAS DN-831I-100V-50A CR

Тип устройства: комбинированный измерительный преобразователь, объединяющий функции датчика силы тока и нормализатора напряжения. Предназначен для точного измерения и преобразования параметров электрической сети переменного тока в стандартизированные сигналы для систем автоматизации и контроля.

Производитель: ICP DAS

Модель: DN-831I-100V-50A CR

Основные характеристики

Диапазон измерения тока: обеспечивает измерение переменного тока до 50 ампер с использованием входящего в комплект трансформатора тока (токового кольца), что позволяет подключать его без разрыва силовой цепи.

Диапазон измерения напряжения: способен измерять переменное напряжение до 100 вольт, выполняя функцию нормализатора для приведения высокого уровня сигнала к безопасному для контроллеров диапазону.

Выходной сигнал: формирует унифицированный аналоговый сигнал, который может быть передан на модули ввода-вывода ICP DAS для дальнейшей обработки и мониторинга.

Количество каналов: является одноканальным устройством, предназначенным для работы с одной фазой или одной нагрузкой в электрической цепи.

Конструктивные особенности

Компактный корпус: выполнен в стандартном корпусе для крепления на DIN-рейку с габаритами 96×103×30 мм, что упрощает монтаж в распределительных шкафах и щитах автоматизации.

Встроенное токовое кольцо: в комплектацию включен трансформатор тока, который одевается на проводник и обеспечивает гальваническую развязку измерительной цепи от силовой, повышая безопасность эксплуатации.

Комбинированная функциональность: объединяет в одном устройстве измерение тока и напряжения, что снижает количество необходимых компонентов в системе сбора данных и экономит место на DIN-рейке.

Простота подключения: оснащен клеммными колодками для подключения сигнальных цепей и цепей питания, что делает установку и замену устройства быстрой и удобной.

Область применения

Устройство широко используется в системах промышленной автоматизации для мониторинга энергопотребления и контроля работы электрооборудования. Применяется в составе распределенных систем сбора данных на производственных линиях, в климатическом оборудовании и на объектах инфраструктуры для построения систем учета электроэнергии и управления нагрузками.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 96×103×30 мм.

Комплектация

• Краткое руководство пользователя.
• Токовые кольца.
• Устройство.
