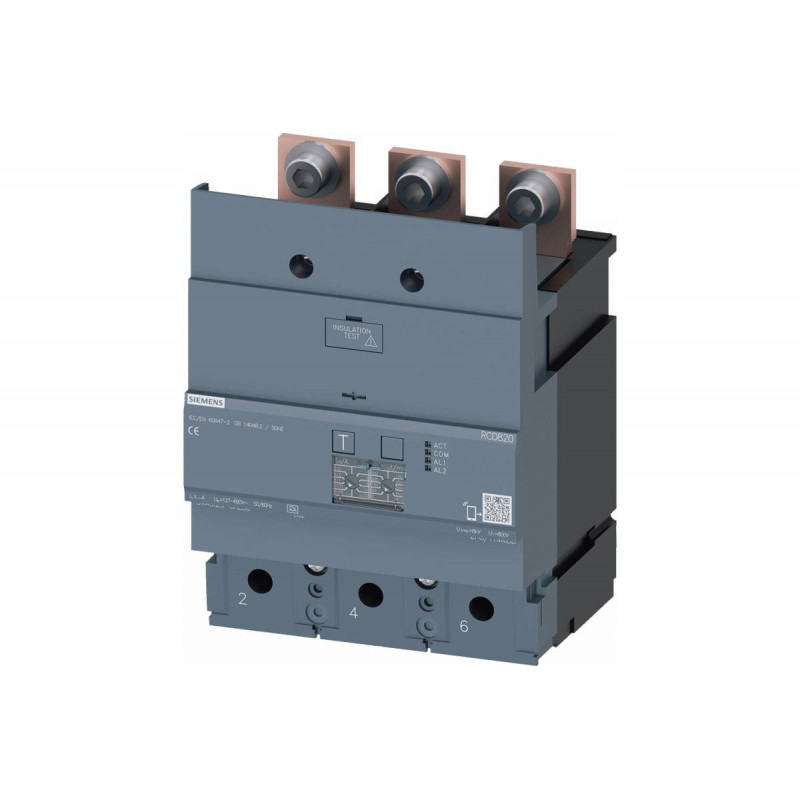

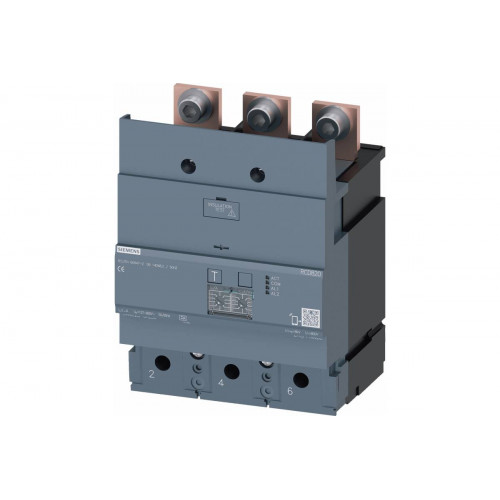

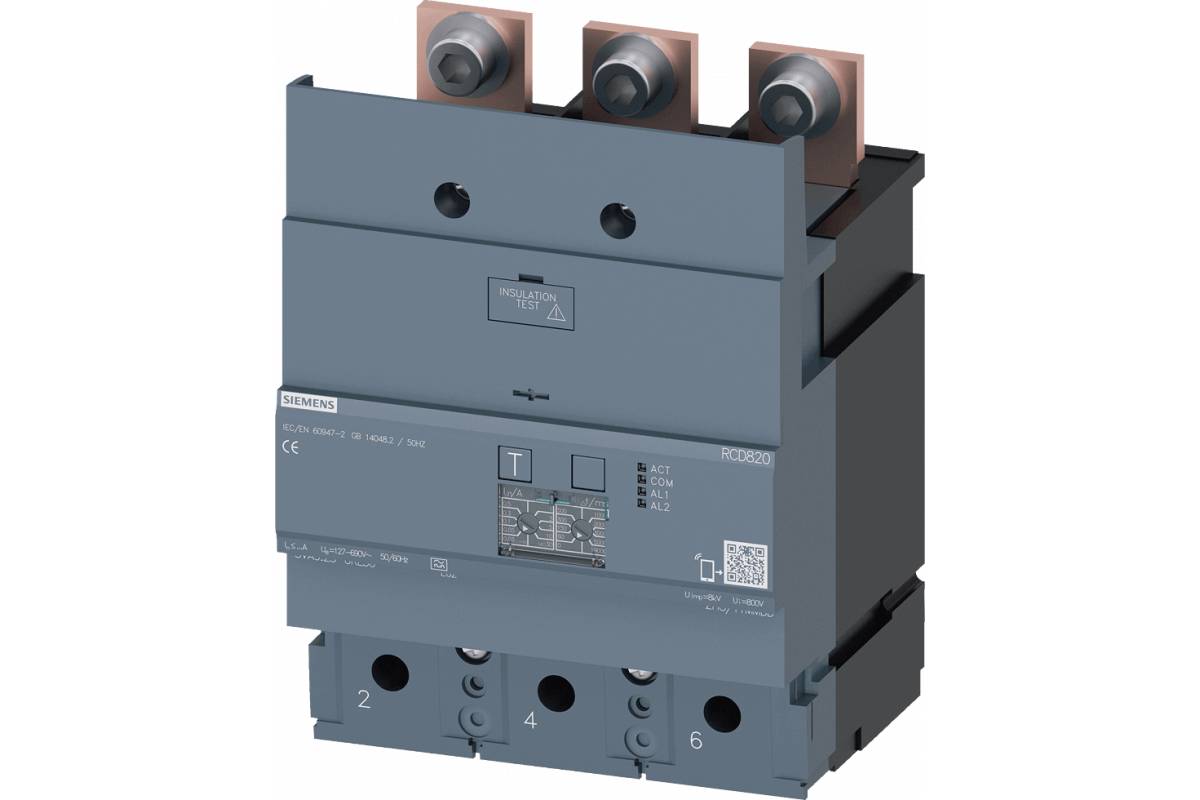

Дифференциальный блок (блок УЗО) Siemens 3VA9423-0RL30

Дифференциальный блок (блок УЗО) Siemens 3VA9423-0RL30

Тип устройства: дифференциальный блок (блок УЗО) для автоматических выключателей серии Siemens 3VA2, предназначенный для защиты электрических цепей от токов утечки на землю. Данное устройство относится к типу А, что позволяет обнаруживать не только синусоидальные переменные токи утечки, но и пульсирующие постоянные токи, возникающие в современном электрооборудовании. Блок монтируется на стороне нагрузки и обеспечивает возможность точной настройки параметров срабатывания.

Производитель: Siemens

Модель: 3VA9423-0RL30

Основные характеристики

Тип дифференциальной защиты: уЗО типа А (RCD820) обеспечивает надежное отключение при возникновении токов утечки синусоидальной и пульсирующей формы.

Номинальный ток (In): устройство рассчитано на номинальный ток 630 А, что позволяет использовать его в цепях с высокой мощностью нагрузки.

Диапазон регулировки тока утечки: уставка срабатывания регулируется в широком диапазоне от 0,03 до 30 А, обеспечивая гибкость настройки под различные условия эксплуатации.

Диапазон регулировки времени задержки (Tv): предусмотрена регулировка времени задержки отключения от 0 до 10000 мс, что позволяет реализовать селективность защиты в многоуровневых системах.

Конструктивные особенности

Трехполюсное исполнение: блок выполнен в трехполюсном варианте, что делает его пригодным для защиты трехфазных сетей переменного тока.

Широкий диапазон рабочего напряжения: устройство работает при переменном напряжении от 100 до 690 В, что позволяет применять его в сетях с различными стандартами напряжения, включая низковольтные и средне-низковольтные установки.

Частотный диапазон: блок рассчитан на работу в сетях с частотой 50 или 60 Гц, что соответствует стандартам большинства промышленных и бытовых электросетей.

Совместимость с серией 3VA2: блок является принадлежностью для автоматических выключателей серии Siemens 3VA2, что гарантирует простоту монтажа и полную механическую и электрическую интеграцию.

Область применения

Дифференциальный блок Siemens 3VA9423-0RL30 предназначен для использования в распределительных устройствах и щитах промышленных предприятий, коммерческих зданий и инфраструктурных объектов. Он применяется для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных токами утечки на землю в цепях с высокими номинальными токами. Благодаря широкому диапазону регулировок, устройство подходит для создания селективных систем защиты в сложных электроустановках.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,207×0,154×0,164 м.

Вес: 2,822 кг.
