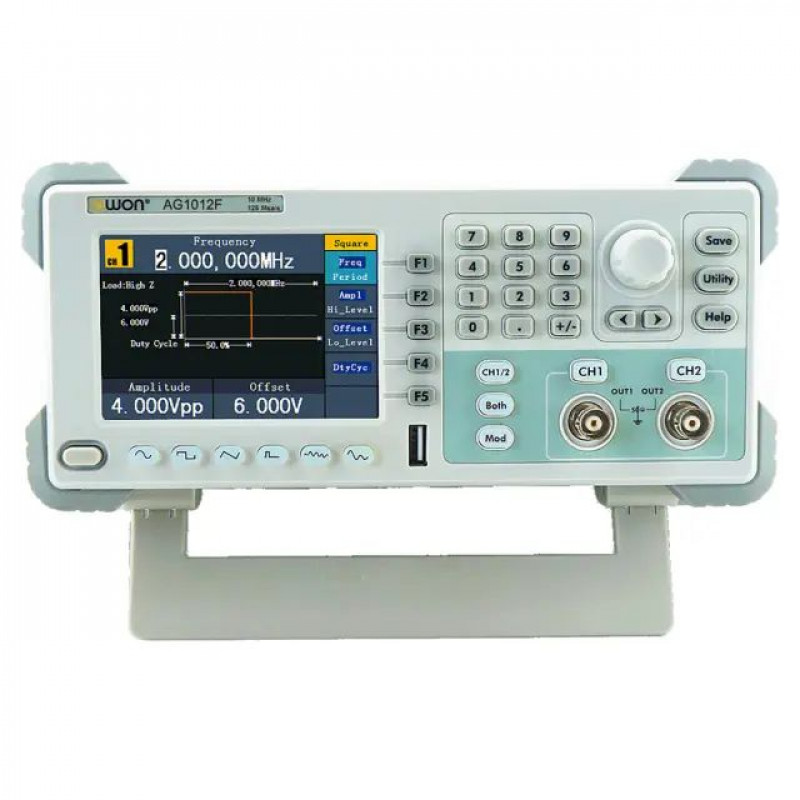

Генератор сигналов OWON AG1012F

Генератор сигналов OWON AG1012F

Тип устройства: генератор сигналов представляет собой настольный лабораторный прибор базового уровня, предназначенный для формирования сигналов стандартных и произвольных форм с высокой точностью. Устройство построено на технологии прямого цифрового синтеза с 14-битным цифро-аналоговым преобразователем, что обеспечивает высокое качество выходного сигнала в частотном диапазоне до 10 МГц. Прибор может использоваться как автономно, так и в составе измерительных комплексов с дистанционным управлением.

Производитель: OWON

Модель: AG1012F (артикул 155004)

Основные характеристики

Количество каналов и частота: генератор имеет два независимых выходных канала с максимальной частотой 10 МГц и частотой дискретизации 125 Мвыб./с, что позволяет формировать сложные сигналы с высокой детализацией.

Вертикальное разрешение и амплитуда: 14-битное разрешение ЦАП обеспечивает низкий уровень шума и высокую точность воспроизведения формы сигнала, а диапазон выходной амплитуды составляет от 1 мВ до 10 В (размах) на нагрузке 50 Ом.

Встроенный частотомер: прибор оснащен отдельным входом для частотомера, который измеряет частоту в диапазоне от 100 мГц до 200 МГц с 6-разрядным разрешением, что расширяет его функциональность за пределы генерации.

Поддержка модуляции: устройство поддерживает все основные виды модуляции и манипуляции, включая AM, FM, PM, PWM, FSK, ASK и PSK, что делает его пригодным для настройки и тестирования коммуникационных устройств.

Конструктивные особенности

Двухканальное исполнение: наличие двух независимых каналов позволяет подавать на объект контроля сигналы с заданной частотной, амплитудной и фазовой связью, что необходимо для реализации сложных программ тестирования.

USB-порт на передней панели: расположенный спереди порт USB Host позволяет подключать флеш-накопители для быстрого сохранения и загрузки пользовательских форм сигналов, а также обновления прошивки прибора.

Библиотека сигналов и редактор: в памяти генератора предустановлено 5 стандартных и 45 произвольных форм сигналов, сгруппированных по типам, а также реализован встроенный редактор для создания собственных волн длиной до 8192 точек.

Опциональный усилитель мощности: прибор может дооснащаться внутренним усилителем, который повышает выходную мощность сигнала в 10 раз, позволяя тестировать силовые цепи и источники питания без дополнительного оборудования.

Область применения

Генератор сигналов OWON AG1012F применяется для отладки и диагностики низкочастотного оборудования, тестирования аналоговых и цифровых схем, а также для настройки коммуникационных устройств с использованием различных видов модуляции. Прибор востребован в учебных лабораториях, сервисных центрах и на производстве для решения широкого круга прикладных и исследовательских задач.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 235×110×295 мм.

Вес: 3 кг.

Комплектация

• Генератор сигналов OWON AG1012F.
• Кабель питания.
• Компакт диск.
• Руководство пользователя.
• USB кабель.
• Q9 кабель.
