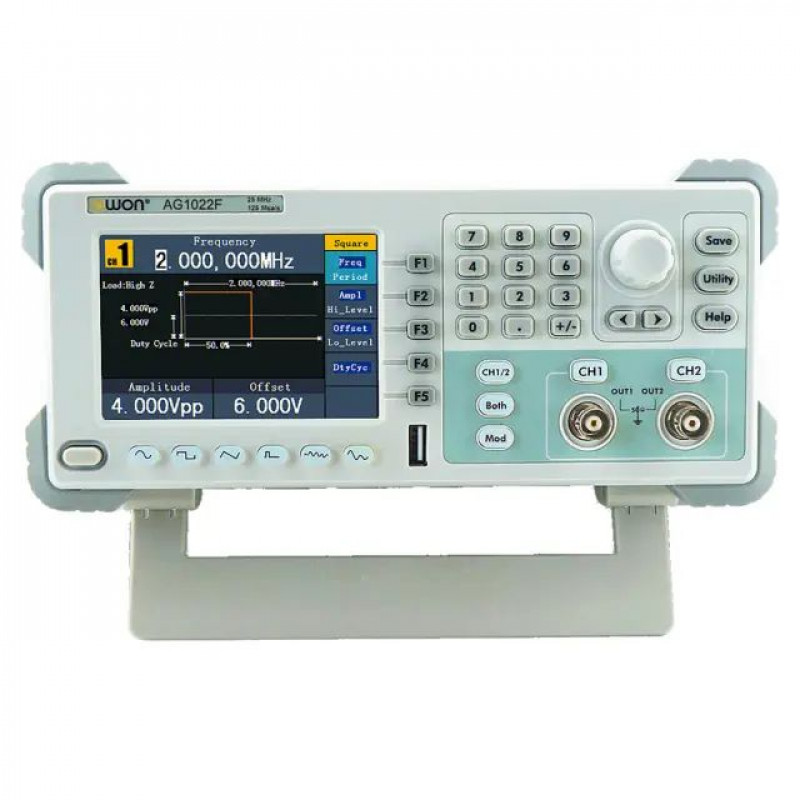

Генератор сигналов OWON AG1022F

Генератор сигналов OWON AG1022F

Тип устройства: двухканальный настольный генератор сигналов с сетевым питанием, работающий на основе технологии прямого цифрового синтеза (DDS). Прибор предназначен для формирования высокоточных стандартных и произвольных сигналов в лабораторных условиях, а также для отладки и тестирования электронных устройств.

Производитель: OWON

Модель: AG1022F (артикул 234313)

Основные характеристики

Количество каналов и частотный диапазон: генератор имеет два независимых канала с максимальной частотой выходного сигнала 25 МГц для синусоидальной формы и 5 МГц для прямоугольных и импульсных сигналов.

Разрядность и частота дискретизации: устройство обеспечивает 14-битное вертикальное разрешение и частоту дискретизации 125 Мвыб./с, что позволяет формировать сигналы произвольной формы с высокой детализацией и длиной до 8 192 точек.

Режимы модуляции и генерации: поддерживается широкий спектр модуляций, включая AM, FM, PM, FSK, ASK и PSK, а также режимы свипирования и пакетной передачи сигналов.

Выходная амплитуда и импеданс: при нагрузке 50 Ом амплитуда сигнала может достигать 10 В (размах), а в режиме высокого импеданса (High Z) — до 20 В (размах), с разрешением установки 1 мВ.

Конструктивные особенности

Встроенный частотомер: прибор оснащен 6-разрядным частотомером с отдельным входом, работающим в диапазоне от 100 мГц до 200 МГц, что позволяет проводить измерения без использования внешнего оборудования.

Редактор произвольных сигналов: генератор поддерживает 45 предустановленных форм сигналов, а также позволяет создавать и редактировать пользовательские формы с помощью встроенного редактора или загружать осциллограммы из OTA-файлов.

Переключаемый импеданс и усилитель мощности: возможность переключения выходного сопротивления между 50 Ом и High Z обеспечивает оптимальное согласование с нагрузкой. Опциональный внутренний усилитель позволяет десятикратно увеличить мощность выходного сигнала.

Интерфейсы и управление: на передней панели расположен USB-разъем для подключения накопителей, а на задней — USB-порт для дистанционного управления с ПК. Прибор также имеет входы/выходы опорной частоты, внешнего запуска и модуляции.

Область применения

Генератор сигналов OWON AG1022F широко используется при разработке, отладке и ремонте аналоговых и цифровых электронных схем. Он подходит для тестирования усилителей, фильтров, систем связи и силовых цепей, а также для проведения лабораторных исследований и учебных экспериментов. Благодаря встроенному частотомеру и поддержке дистанционного управления, прибор может быть интегрирован в автоматизированные измерительные системы.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 235×110×295 мм.

Вес: 3 кг.

Комплектация

• Генератор сигналов OWON AG1022F.
• Кабель питания.
• Компакт диск.
• Руководство пользователя.
• USB кабель.
• Q9 кабель.
