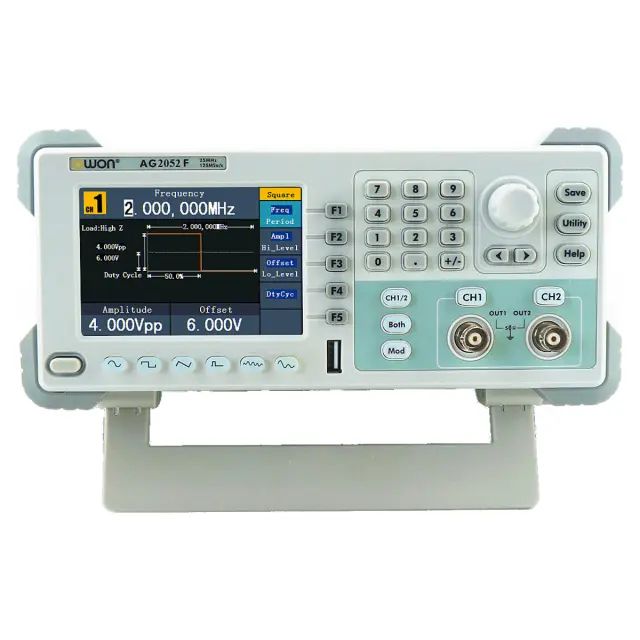

Генератор сигналов OWON AG2052F

Генератор сигналов OWON AG2052F

Тип устройства: генератор сигналов OWON AG2052F представляет собой настольный двухканальный прибор, функционирующий на основе технологии прямого цифрового синтеза (DDS). Устройство предназначено для формирования и воспроизведения сигналов различных форм, включая стандартные, произвольные и модулированные, с высокой точностью и стабильностью.

Производитель: OWON

Модель: AG2052F

Основные характеристики

Двухканальный выход с частотой до 50 МГц: генератор обеспечивает независимую работу двух каналов, каждый из которых способен формировать сигналы в диапазоне от 1 мкГц до 50 МГц, что позволяет одновременно тестировать несколько цепей или устройств.

Высокая частота дискретизации 300 Мвыб/с: благодаря частоте дискретизации 300 миллионов выборок в секунду и 14-битному вертикальному разрешению, прибор формирует сигналы с минимальными искажениями и высокой детализацией формы.

Глубокая память произвольных сигналов: длина воспроизводимых сигналов произвольной формы достигает 2 миллионов точек, что позволяет генерировать сложные, длительные последовательности для детального тестирования.

Расширенные возможности модуляции: помимо стандартных видов (AM, FM, PM, FSK, ASK, PSK), устройство поддерживает широтно-импульсную модуляцию (PWM), а также режимы линейной и логарифмической развертки и пакетной генерации сигналов.

Конструктивные особенности

Информативный цветной дисплей: прибор оснащен 4-дюймовым цветным ЖК-экраном с разрешением 480x320 пикселей, который отображает не только числовые параметры настройки, но и форму выходного сигнала для наглядного контроля.

Удобная система управления: комбинация цифровой клавиатуры, поворотного энкодера и функциональных кнопок обеспечивает быстрый ввод значений, точную подстройку параметров и мгновенный доступ к основным режимам работы.

Встроенный частотомер и опциональный усилитель: аппаратный 6-разрядный частотомер с отдельным входом позволяет измерять частоту внешних сигналов до 200 МГц. Подключение опционального усилителя мощности обеспечивает 10-кратное увеличение выходного напряжения (до 22 В), что удобно для тестирования силовых цепей.

Гибкие возможности подключения: прибор оснащен интерфейсами USB (хост и устройство) для дистанционного управления по протоколу SCPI и работы с флеш-накопителями, а также входом/выходом внешнего опорного тактового сигнала для синхронизации с другим оборудованием.

Область применения

Генератор сигналов OWON AG2052F широко используется в лабораториях для отладки и тестирования аналоговых и цифровых электронных схем, включая аудио-, видео- и радиочастотные устройства. Он подходит для учебных целей, ремонта и сервисного обслуживания, а также для разработки и проверки систем автоматики и силовой электроники.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 235×110×295 мм.

Вес: 3 кг.

Комплектация

• Генератор сигналов OWON AG2052F.
• Кабель питания.
• Компакт диск.
• Руководство пользователя.
• USB кабель.
• Q9 кабель.
