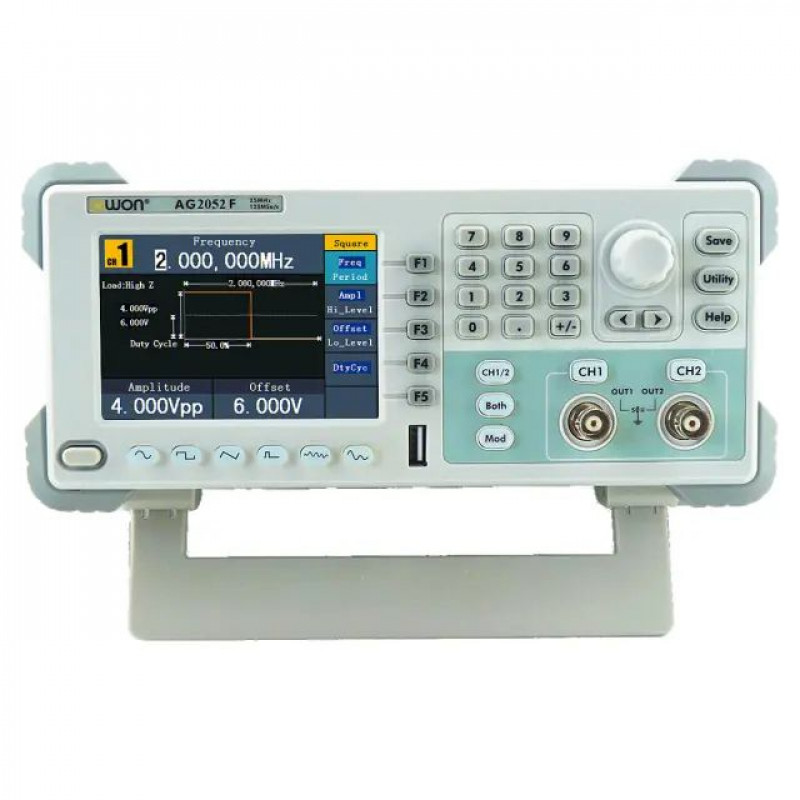

Генератор сигналов OWON AG2062F

Генератор сигналов OWON AG2062F

Тип устройства: это двухканальный генератор сигналов произвольной формы, работающий на основе технологии прямого цифрового синтеза (DDS). Прибор предназначен для формирования и воспроизведения электрических сигналов различных форм и частот с высокой точностью и стабильностью. Устройство позволяет проводить тестирование, отладку и диагностику широкого спектра электронных устройств и систем.

Производитель: OWON

Модель: 236202

Основные характеристики

Диапазон рабочих частот: максимальная частота выходного сигнала достигает 60 МГц, что позволяет тестировать высокочастотные радиоэлектронные компоненты и узлы.

Разрядность ЦАП: встроенный 14-битный цифро-аналоговый преобразователь обеспечивает высокое вертикальное разрешение и низкий уровень шумов при формировании сигналов.

Частота дискретизации: значение 300 Мвыб/сек гарантирует детальное воспроизведение сложных и высокочастотных сигналов, включая произвольные формы.

Глубина памяти: объем памяти для произвольных сигналов составляет до 2 миллионов точек, что позволяет создавать и воспроизводить длительные и сложные последовательности.

Конструктивные особенности

Двухканальное исполнение: наличие двух независимых каналов позволяет генерировать сигналы, связанные по частоте, амплитуде или фазе, что необходимо для тестирования дифференциальных линий и сложных схем.

Встроенный частотомер: аппаратный 6-разрядный частотомер с диапазоном от 100 мГц до 200 МГц обеспечивает возможность измерения частоты, периода и скважности внешних сигналов без использования дополнительных приборов.

Поддержка внешней модуляции и синхронизации: на корпусе предусмотрены разъемы для подключения внешнего опорного тактового сигнала и синхронизации, что позволяет интегрировать генератор в автоматизированные измерительные системы.

Возможность усиления мощности: опциональный модуль усилителя мощности обеспечивает 10-кратное увеличение выходного напряжения (до 22 Впп) и тока, позволяя тестировать силовые цепи и исполнительные механизмы напрямую.

Область применения

Генератор сигналов применяется при разработке, настройке и ремонте аналоговых и цифровых электронных устройств, в лабораториях научно-исследовательских институтов и учебных заведений. Он используется для тестирования усилителей, фильтров, систем связи, а также для отладки промышленной автоматики и бытовой техники с частотным регулированием.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 235×110×295 мм.

Вес: 3 кг.

Комплектация

• Генератор сигналов OWON AG2062F.
• Кабель питания.
• Компакт диск.
• Руководство пользователя.
• USB кабель.
• Q9 кабель.
