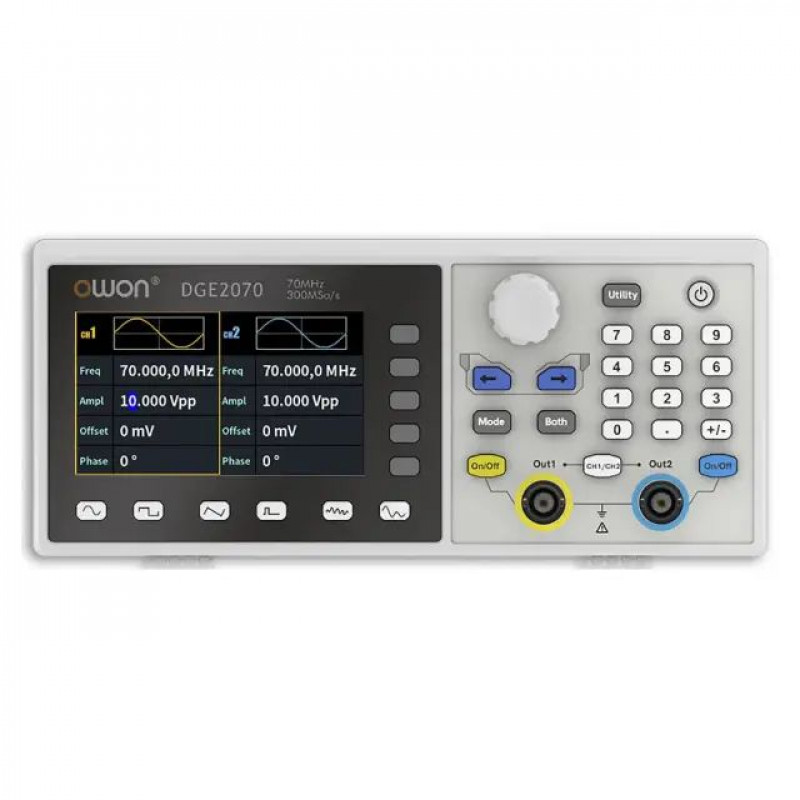

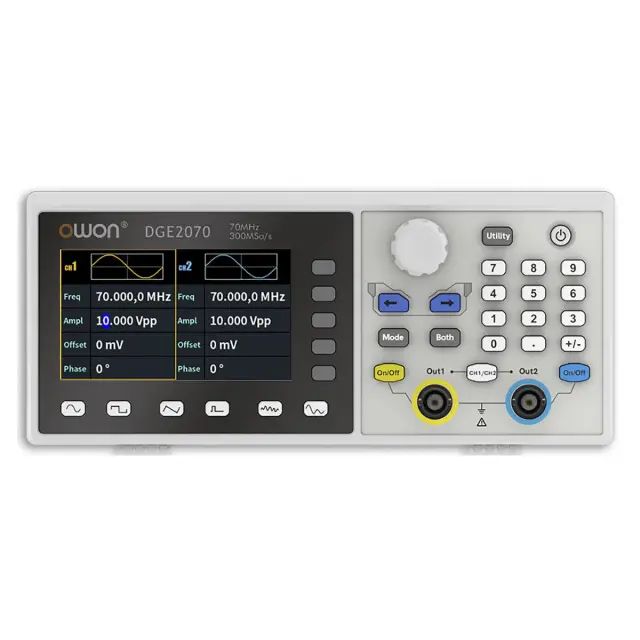

Генератор сигналов OWON DGE2070

Генератор сигналов OWON DGE2070

Тип устройства: генератор сигналов, представляющий собой настольный лабораторный прибор в компактном портативном исполнении. Устройство построено на базе 14-битного цифро-аналогового преобразователя и оснащено двумя независимыми каналами с идентичными характеристиками. Модель обеспечивает формирование как стандартных, так и произвольных сигналов с возможностью наложения различных видов модуляции.

Производитель: OWON

Модель: 240272

Основные характеристики

Количество каналов и частота: прибор имеет два канала и расширенный частотный диапазон до 70 МГц, что отличает его от младших моделей серии.

Частота дискретизации и разрешение: устройство работает с частотой дискретизации 300 Мвыб./с и вертикальным разрешением 14 бит, что обеспечивает высокую точность воспроизведения сигнала.

Типы сигналов: генератор поддерживает формирование пяти стандартных форм волны (синусоидальная, прямоугольная, импульсная, пилообразная, шум) и более 150 встроенных произвольных сигналов.

Пользовательские сигналы и память: предусмотрена возможность создания и сохранения в энергонезависимой памяти до 16 пользовательских форм сигналов для автономного использования.

Конструктивные особенности

Портативное исполнение: компактный корпус и вес менее 0,5 кг позволяют комфортно размещать прибор на рабочем столе с ограниченным пространством и обеспечивают его высокую мобильность.

Гибкое управление: наличие цифровой панели для простого ввода числовых данных и поворотного верньера для точной подстройки параметров. Кнопки прямого доступа под экраном обеспечивают быстрый вызов стандартных сигналов.

Информативный дисплей: цветной TFT-экран диагональю 3,6 дюйма отображает не только числовые значения характеристик, но и форму сигнала. Поддерживается режим разделения экрана для одновременного контроля параметров обоих каналов.

Питание и защита от наводок: для снижения веса и исключения сетевых помех генератор запитывается от внешнего источника постоянного тока напряжением 5 В. Можно использовать комплектный адаптер или USB-переходник с повербанком, имеющим выход 2 А.

Область применения

Генератор сигналов OWON DGE2070 предназначен для использования в лабораториях, сервисных центрах и учебных заведениях. Он применяется для тестирования, отладки и разработки аналоговых и цифровых электронных устройств. Прибор подходит для воспроизведения сигналов различной формы при настройке фильтров, усилителей и систем автоматики.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 200×68,5×74,5 мм.

Вес: 0,5 кг.

Комплектация

• Генератор сигналов OWON DGE2070.
• Q9 кабель.
• USB кабель.
• Блок питания.
• Руководство пользователя.
