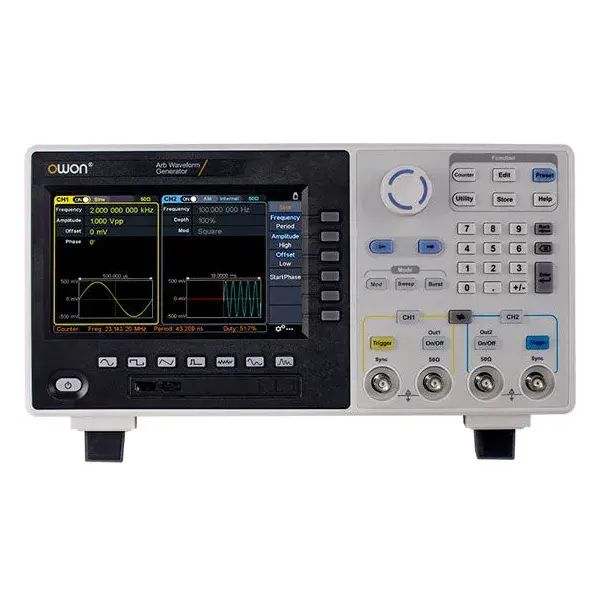

Генератор сигналов OWON XDG2080

Генератор сигналов OWON XDG2080

Тип устройства: двухканальный генератор сигналов, работающий на основе технологии прямого цифрового синтеза (DDS). Прибор предназначен для формирования и воспроизведения широкого спектра стандартных и произвольных сигналов с высокой точностью и стабильностью. Устройство оснащено встроенным частотомером и 7-дюймовым графическим дисплеем.

Производитель: OWON

Модель: XDG2080

Основные характеристики

Диапазон рабочих частот: максимальная частота выходного сигнала составляет 80 МГц, что позволяет использовать прибор для тестирования и отладки широкого класса радиоэлектронных устройств.

Высокая частота дискретизации: частота дискретизации 500 МС/с обеспечивает высокое качество воспроизведения сигналов, включая сложные произвольные формы, с минимальными искажениями.

Разрядность и глубина памяти: 14-битное вертикальное разрешение и память до 10 миллионов точек позволяют генерировать сигналы с высокой детализацией и длительностью.

Большой набор сигналов: прибор поддерживает 169 различных форм сигналов, включая стандартные (синус, прямоугольник, импульс), гармонические и 152 встроенные произвольные формы.

Конструктивные особенности

Двухканальная архитектура: каждый из двух выходных каналов может быть настроен независимо, включая индивидуальные наборы модуляций. Это позволяет использовать прибор в качестве двух отдельных генераторов сигналов.

Встроенный частотомер: прибор оснащен 7-разрядным частотомером с диапазоном измерений до 200 МГц, что расширяет его функциональность как измерительного инструмента.

Интерфейсы и управление: наличие портов USB (хост и устройство), LAN и опционального RS232 обеспечивает удобное подключение к ПК, флеш-накопителям и интеграцию в автоматизированные измерительные системы.

Энергонезависимая память: возможность сохранения до 16 настроечных конфигураций и 32 пользовательских сигналов позволяет быстро переключаться между часто используемыми режимами работы.

Область применения

Генератор сигналов OWON XDG2080 предназначен для использования в лабораториях, сервисных центрах и на производственных участках, где требуется точное формирование тестовых сигналов. Он применяется при разработке, отладке и ремонте аналоговых и цифровых электронных схем, а также в учебных целях.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 340×177×90 мм.

Вес: 2,3 кг.

Комплектация

• Генератор сигналов OWON XDG2080.
• Кабель питания.
• Кабель BNC-BNC.
• USB кабель.
• Оптический диск.
• Руководство пользователя.
