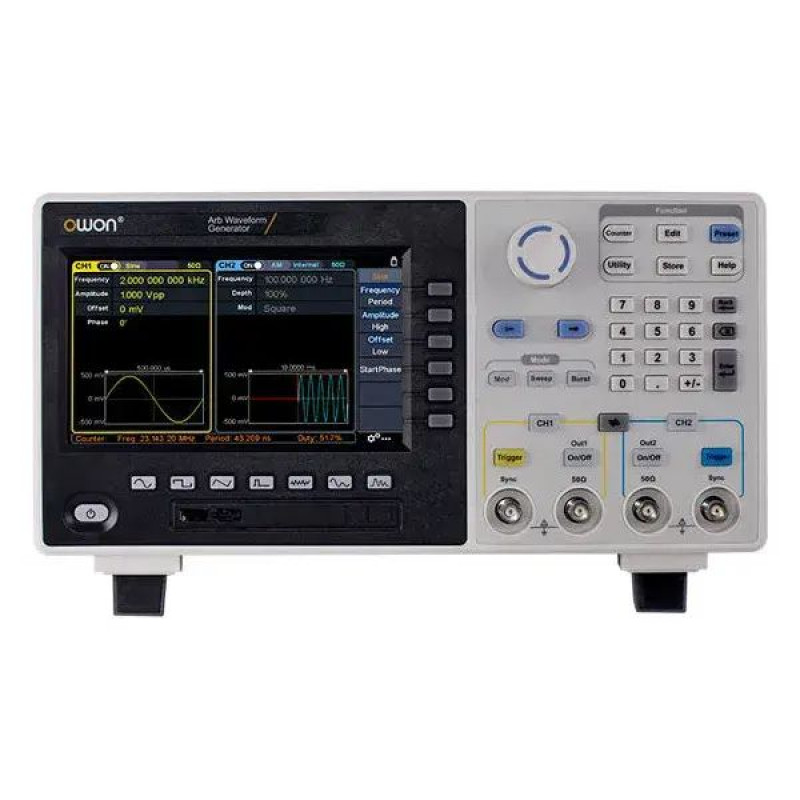

Генератор сигналов OWON XDG2100

Генератор сигналов OWON XDG2100

Тип устройства: это высокопроизводительный двухканальный генератор сигналов, работающий на основе технологии прямого цифрового синтеза (DDS). Устройство предназначено для формирования и воспроизведения широкого спектра аналоговых и цифровых сигналов с высокой точностью и стабильностью. Прибор позволяет генерировать как стандартные, так и сложные произвольные сигналы, что делает его незаменимым инструментом для настройки, тестирования и отладки радиоэлектронного оборудования.

Производитель: OWON

Модель: XDG2100

Основные характеристики

Количество каналов и частота: генератор имеет два независимых выходных канала с максимальной частотой синусоидального сигнала 100 МГц, что позволяет одновременно тестировать многоканальные устройства.

Высокое разрешение и частота дискретизации: прибор использует 14-битный цифро-аналоговый преобразователь с частотой дискретизации 500 МС/с, что обеспечивает высокое качество и детализацию формируемого сигнала.

Глубина памяти и модуляция: встроенная память длиной до 10 миллионов точек позволяет создавать сложнейшие произвольные сигналы, а поддержка 14 видов модуляции (AM, FM, PM, FSK, PSK, PWM и другие) охватывает все современные стандарты связи.

Встроенный частотомер: прибор оснащен 7-разрядным частотомером с диапазоном от 100 до 200 МГц, который может использоваться для независимого измерения частоты внешних сигналов.

Конструктивные особенности

Информативный дисплей: модель оборудована крупным 7-дюймовым цветным ЖК-дисплеем с разрешением 800x480 пикселей, который одновременно отображает параметры и формы сигналов обоих каналов, а также текущий статус прибора.

Расширенные возможности синхронизации: каждый из двух выходных каналов имеет отдельный разъем для синхронизации, что позволяет реализовать режимы копирования параметров и когерентного суммирования сигналов с точным фазовым согласованием.

Гибкая система ввода-вывода: на задней панели расположен многофункциональный разъем, который может работать как вход внешнего триггера, вход/выход опорной частоты 10 МГц или вход для внешней модуляции и частотомера.

Программное управление: генератор поддерживает стандартные команды SCPI и совместим со средой LabVIEW, что позволяет легко интегрировать его в автоматизированные измерительные системы.

Область применения

Генератор сигналов OWON XDG2100 широко используется в лабораториях научно-исследовательских институтов и университетов при разработке и отладке аналоговых и цифровых схем. Он незаменим на производственных участках для тестирования и ремонта аудио-, видео- и телекоммуникационного оборудования. Прибор также применяется в сервисных центрах для проверки частотных характеристик фильтров, усилителей и других устройств.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 340×177×90 мм.

Вес: 2,3 кг.

Комплектация

• Генератор сигналов OWON XDG2100.
• Q9 кабель - 2 шт.
• USB кабель.
• Кабель питания.
• Оптический диск.
• Руководство пользователя.
