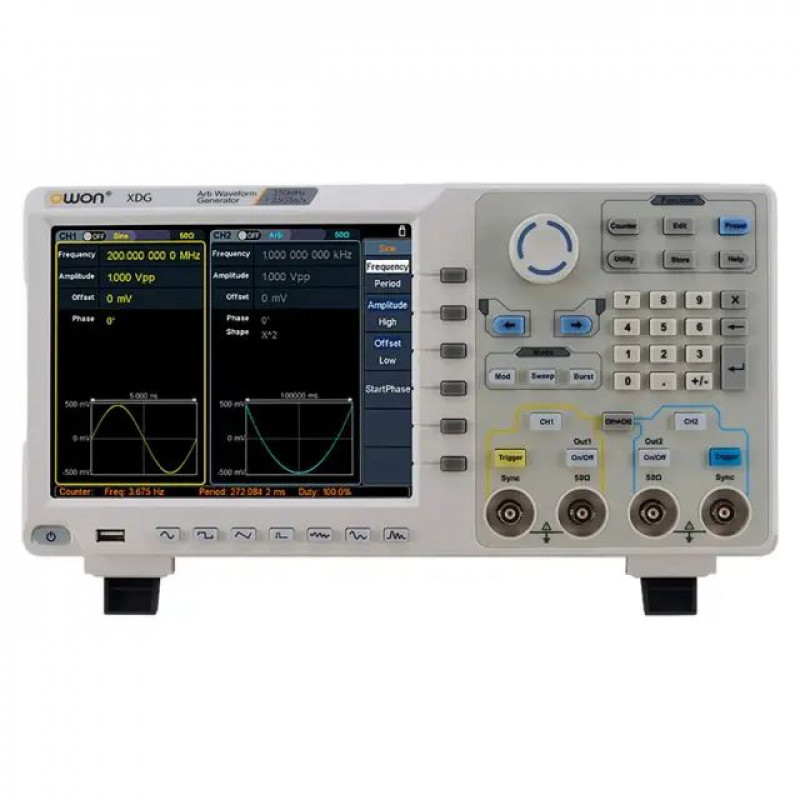

Генератор сигналов OWON XDG3082

Генератор сигналов OWON XDG3082

Тип устройства: генератор сигналов — это прецизионный измерительный прибор, предназначенный для формирования электрических сигналов различной формы и частоты. Устройство широко используется при настройке, тестировании и ремонте радиоэлектронной аппаратуры, а также в научно-исследовательских лабораториях. Модель OWON XDG3082 относится к классу настольных генераторов с прямым цифровым синтезом (DDS), что обеспечивает высокую стабильность и точность выходных параметров.

Производитель: OWON

Модель: XDG3082

Основные характеристики

Частотный диапазон: генератор обеспечивает формирование синусоидального сигнала в диапазоне от 1 мкГц до 80 МГц, что позволяет охватить широкий спектр задач от низкочастотной до высокочастотной техники.

Количество каналов: прибор оснащен двумя независимыми выходными каналами, каждый из которых имеет собственную схему синхронизации. Это дает возможность одновременно генерировать два сигнала с возможностью их точной синхронизации по частоте, амплитуде и фазе.

Частота дискретизации: значение 1,25 Гвыб/с в сочетании с 14-битным вертикальным разрешением обеспечивает высокую точность воспроизведения формы сигнала. Это особенно важно при работе со сложными произвольными формами, где требуется детальное отображение мелких деталей.

Встроенный частотомер: для контроля параметров сигнала генератор оснащен встроенным 7-разрядным частотомером, способным измерять частоту до 200 МГц. Это позволяет оперативно проверять выходные характеристики без использования дополнительного оборудования.

Конструктивные особенности

Сенсорный дисплей: управление прибором осуществляется через 8-дюймовый цветной TFT-дисплей с сенсорным экраном и разрешением 800x600 пикселей. Интуитивно понятный интерфейс и наглядное отображение параметров сигнала значительно упрощают настройку и мониторинг.

Компактный корпус: глубина прибора составляет всего 90 мм, что позволяет экономить рабочее пространство на лабораторном столе. Несмотря на малые габариты, генератор обладает полным набором функций и интерфейсов для профессиональной работы.

Разнообразие сигналов: помимо шести стандартных форм (синус, прямоугольник, импульс, пила, шум, гармоника), устройство поддерживает 152 встроенные произвольные формы, сгруппированные по категориям. Для создания собственных сигналов предусмотрен встроенный редактор и программное обеспечение для ПК.

Интерфейсы подключения: для дистанционного управления и интеграции в измерительные комплексы генератор оснащен портами USB (хост и устройство) и LAN. Поддержка протоколов SCPI и LabVIEW позволяет легко автоматизировать процессы тестирования.

Область применения

Генератор сигналов OWON XDG3082 предназначен для использования в лабораториях по разработке, отладке и ремонту электронных устройств. Он незаменим при тестировании усилителей, фильтров, аналого-цифровых преобразователей и других компонентов. Благодаря широкому набору модуляций (AM, FM, PM, FSK, PSK и другие) и возможности формирования сложных сигналов, прибор подходит для проверки систем связи, аудио- и видеоаппаратуры.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 340×177×90 мм.

Вес: 2,5 кг.

Комплектация

• Генератор сигналов OWON XDG3082.
• Q9 кабель.
• USB кабель.
• Кабель питания.
• Оптический диск.
• Руководство пользователя.
