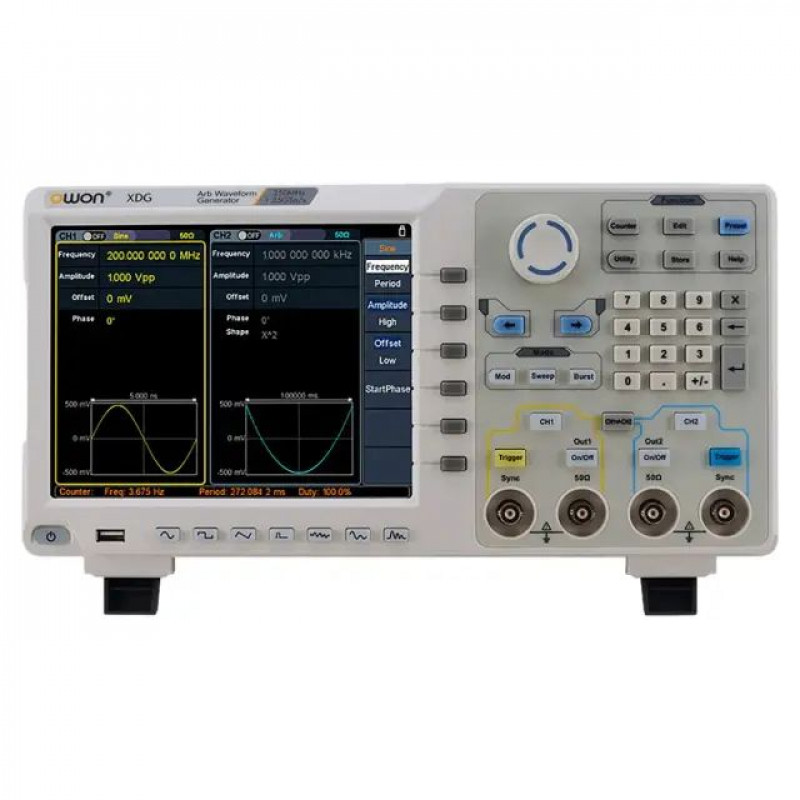

Генератор сигналов OWON XDG3102

Генератор сигналов OWON XDG3102

Тип устройства: генератор сигналов — это высокопроизводительный лабораторный прибор настольного исполнения, реализующий технологию прямого цифрового синтеза (DDS). Устройство предназначено для генерации и точного воспроизведения сигналов стандартных и произвольных форм с высокой частотой дискретизации и вертикальным разрешением, что позволяет использовать его в самых требовательных измерительных и тестовых задачах.

Производитель: OWON

Модель: 240268

Основные характеристики

Диапазон частот и разрешение: прибор способен генерировать синусоидальные сигналы в диапазоне от 1 мкГц до 100 МГц с шагом в 1 мкГц, обеспечивая высокую точность настройки для любых измерительных задач.

Два независимых канала: генератор оснащен двумя каналами с идентичными характеристиками, каждый из которых имеет собственный выход синхронизации, что позволяет использовать его как два независимых устройства или формировать сложные сигналы с синхронизацией по амплитуде, частоте и фазе.

Высокая частота дискретизации и разрешение: частота дискретизации составляет 1,25 Гвыб/с при вертикальном разрешении 14 бит, что обеспечивает высокую детализацию и точность воспроизведения сложных сигналов, включая сигналы с быстрыми фронтами.

Широкий набор модуляций: поддерживается наложение множества видов модуляций, включая AM, FM, PM, PWM, FSK, PSK, OSK, ASK, BPSK, а также режимы свипирования и выдачи пакетов, что расширяет возможности тестирования и отладки электронных схем.

Конструктивные особенности

Сенсорный дисплей высокого разрешения: прибор оборудован 8-дюймовым цветным сенсорным ЖК-дисплеем с разрешением 800x600 пикселей, который обеспечивает интуитивно понятное управление и наглядное отображение графической и цифровой информации по обоим каналам одновременно.

Встроенный редактор сигналов и большая память: встроенная память содержит 6 стандартных и 152 типовых произвольных формы сигналов, а также позволяет сохранять до 36 пользовательских форм и 16 вариантов настроек для быстрого вызова. Поддерживается прямое копирование данных с USB-носителя во встроенную память.

Формирование гармоник: в отличие от бюджетных генераторов, модель OWON XDG3102 способна формировать гармоники до 16-го порядка, с возможностью выбора только четных, нечетных или определяемых пользователем, что необходимо для тестирования фильтров и усилителей.

Компактный корпус и интерфейсы: глубина корпуса не превышает 9 см, что позволяет легко разместить прибор на любом рабочем месте. Для подключения к ПК и управления предусмотрены порты USB и LAN, а также аппаратный 7-разрядный частотомер.

Область применения

Генератор сигналов OWON XDG3102 предназначен для использования в лабораториях, сервисных центрах и на производстве для тестирования, отладки и ремонта аналоговых и цифровых электронных устройств. Он незаменим при разработке и настройке фильтров, усилителей, систем связи, аудио- и видеоаппаратуры, а также в учебных целях для демонстрации принципов работы различных видов модуляции и обработки сигналов.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 340×177×90 мм.

Вес: 2,5 кг.

Комплектация

• Генератор сигналов OWON XDG3102.
• Q9 кабель.
• USB кабель.
• Кабель питания.
• Оптический диск.
• Руководство пользователя.
