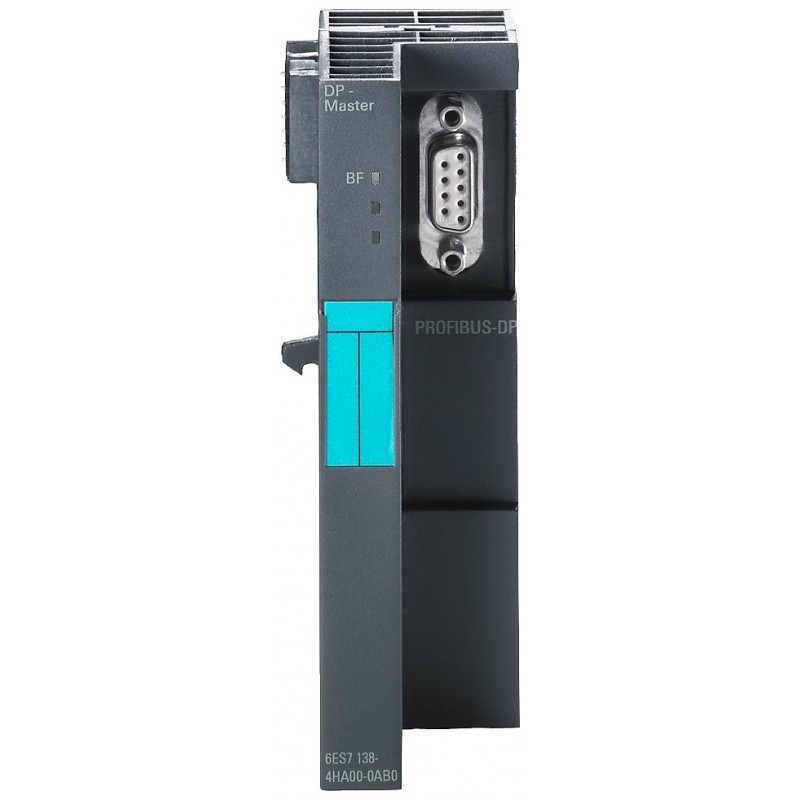

Интерфейсный модуль ведущего устройства Siemens Profibus 6ES7138-4HA00-0AB0

Интерфейсный модуль ведущего устройства Siemens Profibus 6ES7138-4HA00-0AB0

Тип устройства: интерфейсный модуль ведущего устройства (Profibus-DP Master) для децентрализованной системы периферии ET 200S. Предназначен для организации высокоскоростного обмена данными между центральным процессором и удаленными устройствами ввода-вывода по протоколу Profibus.

Производитель: Siemens

Модель: 6ES7138-4HA00-0AB0

Основные характеристики

Тип интерфейса: Profibus-DP, стандарт RS-485, что обеспечивает надежную и помехоустойчивую передачу данных на большие расстояния в промышленных условиях.

Скорость передачи данных: до 12 Мбит/с, что позволяет обрабатывать большие объемы информации в режиме реального времени и минимизировать задержки в управляющих контурах.

Разъем подключения: 9-полюсное гнездо D-Sub для прямого подключения к шине Profibus без использования дополнительных переходников.

Совместимость: разработан специально для работы с процессорным модулем IM 151-7 CPU (артикул 6ES7151-7AA10-0AA0), расширяя его функционал до полноценного ведущего устройства сети.

Конструктивные особенности

Компактный дизайн: модуль выполнен в формате для установки на монтажную шину ET 200S, что позволяет экономить место в распределительном шкафу и упрощает компоновку системы.

Интеграция в систему: подключается непосредственно к процессорному модулю IM 151-7 CPU, образуя единый конструктивный блок без необходимости в дополнительных кабельных соединениях внутри шкафа.

Светодиодная индикация: на корпусе модуля предусмотрены светодиоды для визуального контроля состояния подключения к сети Profibus и диагностики ошибок.

Защита от помех: конструкция обеспечивает гальваническую развязку интерфейса, что защищает внутреннюю логику контроллера от высоковольтных импульсов и наводок на линии связи.

Область применения

Модуль применяется в системах промышленной автоматизации, где требуется организация распределенной архитектуры управления с использованием сети Profibus-DP. Он подходит для построения децентрализованных станций ввода-вывода ET 200S, которые управляют исполнительными механизмами, датчиками и приводами на производственных линиях, в конвейерных системах и упаковочном оборудовании. Также эффективен в задачах, где необходимо объединить несколько удаленных узлов в единую сеть под управлением одного ведущего устройства.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
