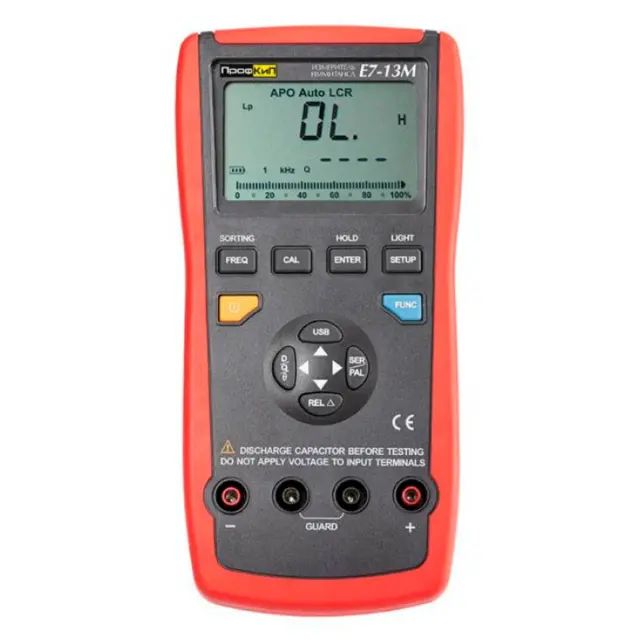

Измеритель иммитанса ПрофКиП Е7-13М

Измеритель иммитанса ПрофКиП Е7-13М

Тип устройства: измеритель иммитанса, представляющий собой портативный RLC-метр, предназначенный для высокоточного измерения активного сопротивления, емкости, индуктивности, импеданса, добротности, тангенса угла потерь и фазового сдвига. Прибор позволяет проводить анализ параметров пассивных компонентов и цепей на переменном токе в широком диапазоне частот.

Производитель: ПрофКиП

Модель: 120555

Основные характеристики

Измеряемые параметры: прибор измеряет индуктивность (L), емкость (C), сопротивление (R), импеданс (|Z|), тангенс угла потерь (D), добротность (Q), угол сдвига фазы (Θ), эквивалентное последовательное сопротивление (ESR) и эквивалентное параллельное сопротивление (EPR).

Частота тест-сигнала: устройство поддерживает пять фиксированных частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц, что позволяет проводить измерения в зависимости от типа компонента.

Диапазоны измерений: обеспечивается измерение емкости от 200 пФ до 20 мФ, индуктивности от 200 мГн до 2000 Гн и сопротивления от 20 Ом до 200 МОм с базовой погрешностью 0.3% для сопротивления.

Дисплей и отсчеты: оснащен двухстрочным ЖК-дисплеем с максимальной разрядностью 20000 отсчетов для основного параметра и 2000 отсчетов для вспомогательного, что обеспечивает высокую точность считывания показаний.

Конструктивные особенности

Эквивалентные схемы: измеритель поддерживает работу как по последовательной, так и по параллельной эквивалентной схеме, что позволяет корректно тестировать компоненты с различными паразитными параметрами.

Функция сортировки: встроенный режим сравнительных измерений позволяет сортировать компоненты по допуску, используя предустановленные значения: 0.25%, 0.5%, 1%, 2%, 5%, 10%, 20% и +80%/-20%.

Калибровка: реализована возможность калибровки прибора по разомкнутой и короткозамкнутой цепи, что необходимо для компенсации паразитных параметров измерительных проводов и повышения точности.

Память и интерфейс: устройство оснащено памятью на 1000 последних измерений и интерфейсом USB для передачи данных на компьютер, что упрощает документирование результатов.

Область применения

Измеритель иммитанса ПрофКиП Е7-13М широко используется для входного контроля и отбраковки радиоэлектронных компонентов, таких как конденсаторы, катушки индуктивности и резисторы. Прибор незаменим при ремонте и обслуживании радиоаппаратуры, в лабораториях для настройки фильтров и цепей, а также в учебных заведениях для изучения свойств электрических цепей.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 193×96×47 мм.

Вес: 0,37 кг.

Комплектация

• Измеритель иммитанса ПрофКиП Е7-13М.
• SMD пинцет.
• Переходник для компонентов.
• USB кабель.
• Кейс для транспортировки.
• Руководство по эксплуатации.
