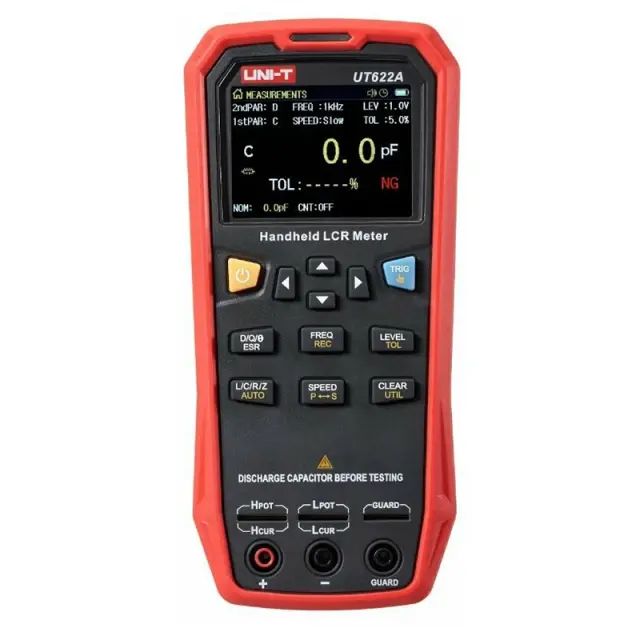

Измеритель RLC UNI-T UT622A

Измеритель RLC UNI-T UT622A

Тип устройства: измеритель RLC UNI-T UT622A представляет собой ручной лабораторный прибор для точного измерения индуктивности (L), емкости (C), сопротивления (R) и полного сопротивления (Z) пассивных электронных компонентов. Устройство предназначено для профессиональной диагностики, входного контроля и отбраковки радиодеталей в сервисных центрах, лабораториях и на производстве. Благодаря встроенному аккумулятору и компактному корпусу, прибор обеспечивает мобильность и автономность при проведении измерений вне стационарных условий.

Производитель: UNI-T

Модель: UT622A

Основные характеристики

Измерительная частота: прибор поддерживает четыре фиксированные тестовые частоты: 100 Гц, 120 Гц, 1 кГц и 10 кГц, что позволяет оценивать параметры компонентов в условиях, приближенных к их реальным рабочим режимам.

Точность измерений: максимальная базовая погрешность составляет 0,1%, что обеспечивает высокую достоверность результатов при работе с прецизионными компонентами.

Диапазон измерений: устройство способно измерять индуктивность от 0,001 мкГн до 99,999 Гн, емкость от 0,001 пФ до 99,999 мФ и сопротивление от 0,0001 Ом до 9,9999 МОм, перекрывая практически все потребности радиолюбителя и профессионала.

Дополнительные параметры: помимо основных величин, измеритель вычисляет добротность (Q), тангенс угла потерь (D), угол фазового сдвига (θ) и эквивалентное последовательное сопротивление (ESR), что необходимо для глубокого анализа состояния компонентов.

Конструктивные особенности

Цветной TFT-дисплей: прибор оснащен 2,8-дюймовым цветным TFT-экраном с разрешением 320х240 пикселей, который обеспечивает четкое отображение пятиразрядных результатов измерений и вспомогательной информации.

Двухпроводная и четырехпроводная схемы подключения: конструкция предусматривает как стандартные трехвыводные клеммы для базовых измерений, так и пятивыводные гнезда для четырехпроводного подключения (метод Кельвина), что исключает влияние сопротивления соединительных проводов при измерении низкоомных резисторов и малых индуктивностей.

Автоматическая идентификация компонента: реализована функция автоматического распознавания типа элемента (L, C, R или Z), что упрощает работу и снижает вероятность ошибки оператора при массовых проверках.

Режим допускового контроля: встроенная система сортировки позволяет задать номинальное значение и допустимое отклонение (от 1% до 20%), после чего прибор автоматически оценивает годность компонента, сопровождая результат звуковым сигналом и световой индикацией (зеленый/красный светодиод).

Область применения

Измеритель UNI-T UT622A востребован в сервисных центрах по ремонту бытовой и промышленной электроники для проверки целостности и номиналов пассивных компонентов. Прибор незаменим в радиолюбительских мастерских и учебных лабораториях для точного подбора и идентификации деталей. Устройство также используется на производственных линиях для входного контроля комплектующих и отбраковки некондиционных элементов.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Вес: 0,42 кг.

Комплектация

• Измеритель RLC UNI-T UT622A.
• Панель для короткого замыкания UTR-001.
• Измерительные зажимы типа "крокодил" (UTR-002).
• Адаптер питания 5В/1А.
• USB кабель.
• Руководство по эксплуатации.
