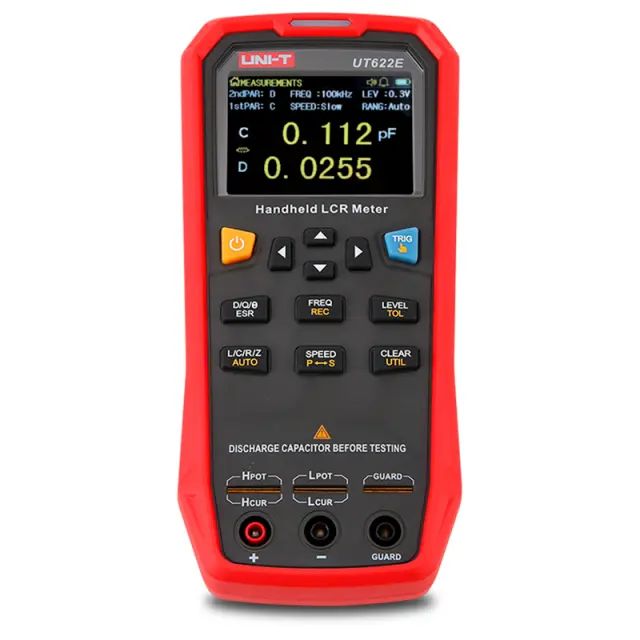

Измеритель RLC UNI-T UT622E

Измеритель RLC UNI-T UT622E

Тип устройства: высокоточный ручной измеритель RLC, предназначенный для профессионального измерения индуктивности (L), емкости (C), сопротивления (R) и сопротивления постоянному току (DCR). Прибор разработан для диагностики пассивных электронных компонентов и анализа их параметров в лабораторных и производственных условиях.

Производитель: UNI-T

Модель: UT622E

Основные характеристики

Измерительные частоты: прибор поддерживает пять тестовых частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц, что позволяет выбирать оптимальный режим для различных типов компонентов.

Точность измерений: максимальная точность составляет 0,1%, что обеспечивает высокую достоверность результатов при измерении параметров L, C, R, Z и DCR.

Измеряемые параметры: помимо основных величин, устройство измеряет добротность (Q), тангенс угла потерь (D), эквивалентное последовательное сопротивление (ESR), фазовый угол (θ) и реактивное сопротивление (X).

Функция DCR: наличие режима измерения сопротивления постоянному току с фиксированным уровнем сигнала 1 В делает прибор незаменимым для анализа обмоток трансформаторов, дросселей и электродвигателей.

Конструктивные особенности

Четырехпроводной метод измерения: используется метод Кельвина, который исключает влияние сопротивления соединительных проводов и контактов, обеспечивая высокую точность при измерении малых сопротивлений.

Автоматическая идентификация: прибор автоматически определяет тип подключенного компонента (L, C, R, Z или DCR) и выбирает подходящую эквивалентную схему (последовательную или параллельную), что упрощает работу с неизвестными элементами.

Режим допускового контроля: функция Tolerance Mode позволяет задать номинальное значение и процент допуска, после чего устройство автоматически сортирует компоненты на «годные» и «брак» с помощью светодиодной и звуковой индикации.

Цветной TFT-дисплей: оснащен 2,8-дюймовым цветным дисплеем с разрешением 320х240 пикселей и возможностью отображения до 99999 отсчетов, что обеспечивает четкое и детализированное представление данных.

Область применения

Измеритель UNI-T UT622E предназначен для профессиональной диагностики пассивных компонентов в электронной промышленности, сервисных центрах, телекоммуникационных системах и научно-исследовательских лабораториях. Прибор эффективен при входном контроле качества, ремонте сложной техники, а также для анализа обмоток трансформаторов, дросселей и электродвигателей. Режим допускового контроля делает его незаменимым инструментом на производственных линиях для массовой сортировки компонентов.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Вес: 0,42 кг.

Комплектация

• Измеритель RLC UNI-T UT622E.
• Панель для короткого замыкания UTR-001.
• Измерительные провода для четырехпроводного тестирования (метод Кельвина) UTR-L100k-H.
• Адаптер питания 5В/1А.
• USB кабель.
• Руководство по эксплуатации.
