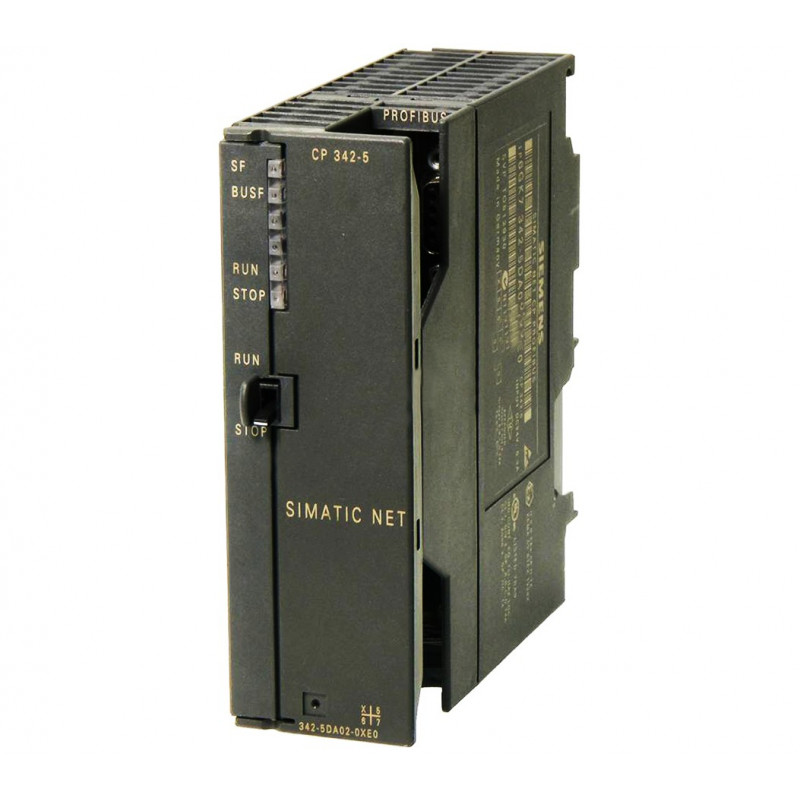

Коммуникационный процессор Siemens Simatic CP 342-5 6GK7342-5DA02-0XE0 (для PROFIBUS-DP, до 12 Мбит/с)

Коммуникационный процессор Siemens Simatic 6GK7342-5DA02-0XE0

Тип устройства: коммуникационный процессор (CP) для программируемых логических контроллеров (ПЛК) серии Simatic S7-300, предназначенный для организации высокоскоростного обмена данными по промышленной сети Profibus-DP. Это специализированный модуль расширения, который берет на себя функции связи, разгружая центральный процессор контроллера и обеспечивая стабильную работу распределенных систем автоматизации.

Производитель: Siemens

Модель: 6GK7342-5DA02-0XE0

Основные характеристики

Поддерживаемые протоколы и функции: модуль поддерживает режимы ведущего и ведомого устройства (DP Master/Slave) по протоколу Profibus-DP V0, а также функции SEND/RECEIVE, S7-коммуникации и PG/OP-связи для диагностики и программирования.

Скорость передачи данных: максимальная скорость передачи по интерфейсу RS-485 достигает 12 Мбит/с, что обеспечивает быстрый обмен данными в реальном масштабе времени между контроллером и периферийными устройствами.

Интерфейс подключения: оснащен одним интерфейсом RS-485, выполненным в виде 9-полюсного гнезда D-типа (Sub-D), для прямого подключения к шине Profibus без использования дополнительных переходников.

Тип шины: работает в сети Profibus-DP, которая является одной из самых распространенных промышленных сетей в мире для связи между контроллерами, удаленной периферией и приводами.

Конструктивные особенности

Конструктивное исполнение: процессор выполнен в стандартном модульном корпусе для установки на профильную шину (DIN-рейку) в шкафу управления, что обеспечивает простоту монтажа и замены.

Совместимость с S7-300: устройство разработано специально для линейки контроллеров Simatic S7-300 и устанавливается в их монтажную стойку, интегрируясь с системной шиной.

Компактность: модуль имеет компактные размеры, характерные для всей серии S7-300, что позволяет экономить место в распределительных шкафах и на монтажных панелях.

Комплектация документацией: в комплект поставки входит компакт-диск с полной технической документацией, руководством по эксплуатации и программным обеспечением для конфигурирования.

Область применения

Коммуникационный процессор применяется в системах промышленной автоматизации для создания распределенных архитектур управления, где необходимо связывать центральный контроллер с удаленными станциями ввода/вывода, частотными преобразователями, датчиками и исполнительными механизмами. Устройство используется в машиностроении, на конвейерных линиях, в системах управления зданиями и на объектах энергетики, где требуется надежная и высокоскоростная передача данных по протоколу Profibus-DP.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
