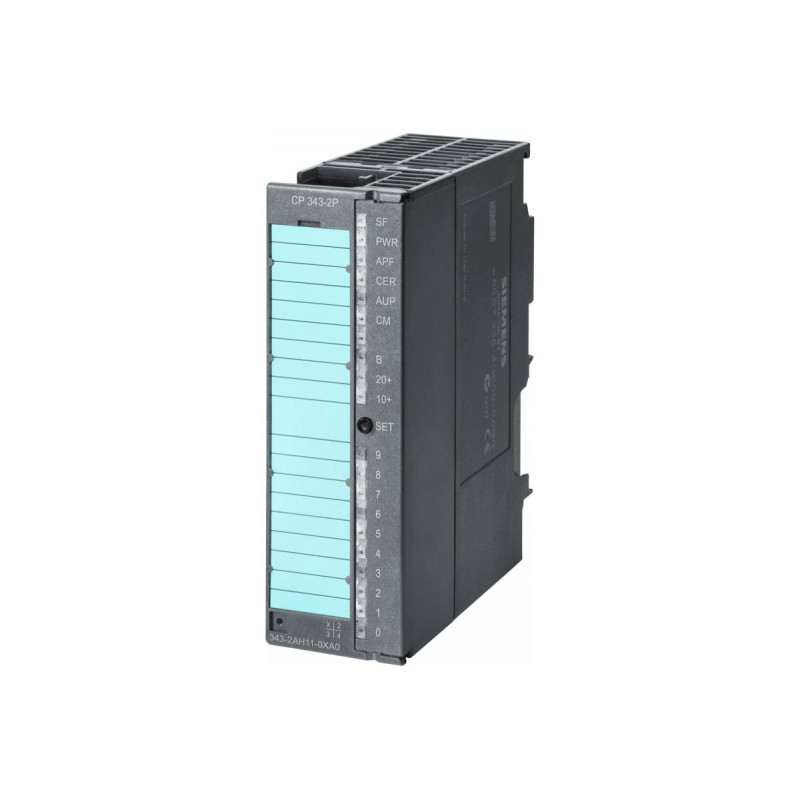

Коммуникационный процессор Siemens Simatic 6GK7343-2AH11-0XA0

Коммуникационный процессор Siemens Simatic 6GK7343-2AH11-0XA0

Тип устройства: коммуникационный процессор (CP) для промышленных сетей автоматизации, предназначенный для подключения контроллеров Siemens SIMATIC S7-300 и децентрализованной периферии ET200M к сети AS-Interface (Actuator-Sensor Interface). Устройство выступает в роли ведущего (мастера) AS-интерфейса, обеспечивая обмен данными с дискретными и аналоговыми датчиками, а также исполнительными механизмами нижнего уровня.

Производитель: Siemens

Модель: 6GK7343-2AH11-0XA0 (CP 343-2P)

Основные характеристики

Поддерживаемый стандарт: соответствует спецификации AS-Interface V3.0, что обеспечивает поддержку до 62 ведомых устройств (слейвов) и расширенный функционал профилей.

Совместимость с системами автоматизации: предназначен для установки в стойки программируемых контроллеров SIMATIC S7-300 и систем децентрализованной периферии ET200M, подключаясь к внутренней шине MPI/Profibus.

Конфигурирование: настройка параметров сети и адресация ведомых устройств выполняется в среде программирования STEP 7, что позволяет интегрировать управление AS-Interface в общий проект автоматизации.

Диагностика: обеспечивает расширенные диагностические функции, включая мониторинг состояния линии, выявление коротких замыканий и обрывов, а также сигнализацию об ошибках связи.

Конструктивные особенности

Компактный модульный дизайн: выполнен в стандартном корпусе для модулей S7-300, что позволяет устанавливать его на профильную шину рядом с центральным процессором и другими функциональными модулями без использования дополнительных кабелей.

Встроенный интерфейс AS-Interface: оснащен встроенным разъемом для подключения кабеля AS-Interface (желтый кабель), что обеспечивает передачу данных и питание ведомых устройств по двухпроводной линии без использования внешних блоков питания для сенсоров.

Светодиодная индикация: на передней панели расположены светодиоды для визуального контроля состояния процессора, активности сети AS-Interface (PRJ), наличия конфигурации (CONFIG) и ошибок периферии (PERR).

Автоматическое конфигурирование: поддерживает режим автоматической адресации, при котором процессор считывает конфигурацию подключенных слейвов и может автоматически назначать им адреса в соответствии с заданным шаблоном.

Область применения

Коммуникационный процессор применяется в системах промышленной автоматизации для построения распределенных сетей датчиков и исполнительных механизмов на нижнем уровне управления. Он широко используется в машиностроении, логистике, пищевой и упаковочной промышленности, а также в системах конвейерной транспортировки, где требуется подключение большого количества дискретных сигналов с минимальными затратами на кабельную инфраструктуру.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.
