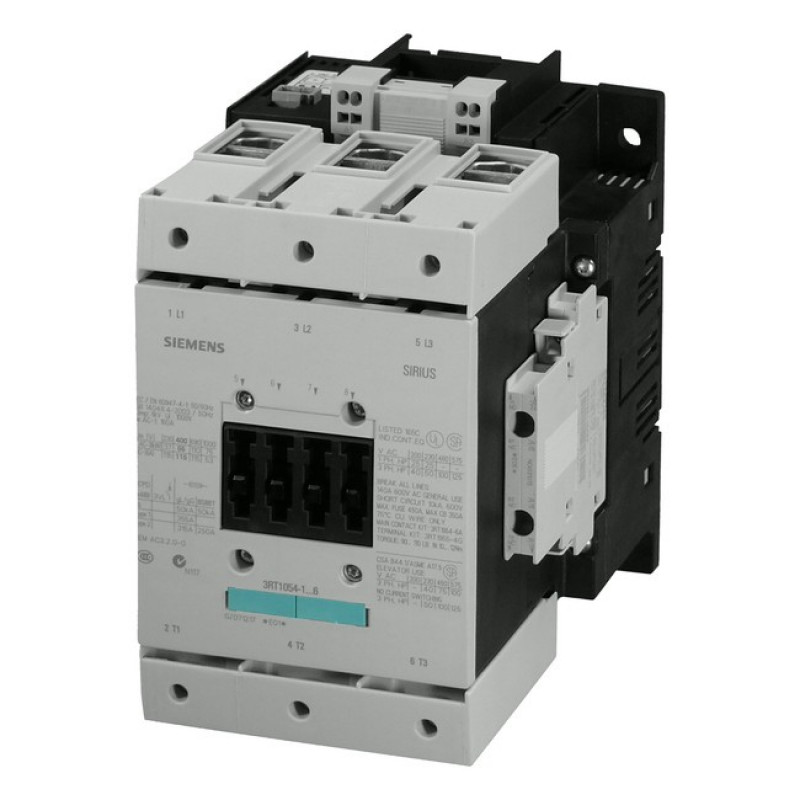

Контактор Siemens 3RT1054-3NF36

Контактор Siemens 3RT1054-3NF36

Тип устройства: мощный электромагнитный контактор переменного тока, предназначенный для дистанционного включения и отключения силовых электрических цепей под нагрузкой. Устройство обеспечивает коммутацию трехфазных двигателей и других индуктивных нагрузок в промышленных системах управления.

Производитель: Siemens

Модель: 3RT1054-3NF36

Основные характеристики

Номинальная мощность: контактор рассчитан на коммутацию нагрузки мощностью до 55 кВт при напряжении 400 В в категории применения AC-3, что соответствует управлению асинхронными двигателями с короткозамкнутым ротором.

Напряжение управления: катушка управления рассчитана на универсальное питание AC/DC с номинальным напряжением Uc в диапазоне 96-127 В, что обеспечивает гибкость при интеграции в различные схемы автоматизации.

Вспомогательные контакты: устройство оснащено встроенными вспомогательными контактами с конфигурацией 2НО+2НЗ (два нормально разомкнутых и два нормально замкнутых), что позволяет реализовать цепи блокировки, сигнализации и самоподхвата без установки дополнительных блоков.

Электронный интерфейс: контактор имеет встроенный электронный привод с интерфейсом для подключения к программируемому логическому контроллеру (ПЛК) по напряжению 24 В DC, что упрощает интеграцию в современные системы промышленной автоматизации.

Конструктивные особенности

Типоразмер S6: корпус контактора относится к крупному типоразмеру S6, который обеспечивает высокую коммутационную износостойкость и способность выдерживать значительные термические и динамические нагрузки при частых включениях и отключениях.

Рамочные силовые клеммы: силовые выводы выполнены в виде прочных рамочных клемм, которые обеспечивают надежный и долговечный электрический контакт с медными или алюминиевыми проводниками большого сечения без необходимости использования специальных наконечников.

Пружинные клеммы для цепей управления: цепи управления, включая интерфейс ПЛК и вспомогательные контакты, оборудованы пружинными зажимами Cage Clamp, которые гарантируют виброустойчивое и быстрое подключение проводов без применения инструмента.

Электронный привод катушки: встроенная электронная схема управления катушкой позволяет использовать как постоянное, так и переменное напряжение питания, а также значительно снижает потребляемую мощность в удержанном состоянии, уменьшая нагрев устройства.

Область применения

Контакторы данной серии предназначены для использования в составе шкафов управления станками, конвейерными линиями, насосными станциями и вентиляционными установками. Они применяются в системах диспетчеризации и автоматизации зданий, а также в тяжелых промышленных условиях, требующих высокой коммутационной способности и длительного срока службы.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Габариты: 0,129×0,190×0,181 м.

Вес: 3,1962 кг.
