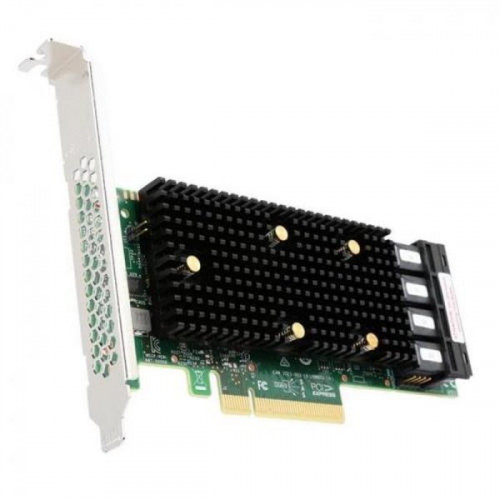

Контроллер SAS LSI SAS 9405W-16i SGL

Контроллер SAS LSI SAS 9405W-16i SGL

Тип устройства: высокопроизводительный контроллер хранения данных (HBA — Host Bus Adapter), предназначенный для подключения серверов и систем хранения к накопителям различных типов. Устройство работает в три-режиме (Tri-Mode), что позволяет одновременно использовать диски с интерфейсами SAS, SATA и NVMe на одном контроллере без дополнительных адаптеров. Модель оснащена 16 внутренними портами, выведенными на четыре разъема SFF-8643, и использует интерфейс подключения PCI Express 3.1 x16.

Производитель: LSI

Модель: 05-50047-00

Основные характеристики

Поддерживаемые интерфейсы накопителей: контроллер работает в три-режиме, что обеспечивает полную совместимость с SAS (12 Гбит/с), SATA (6 Гбит/с) и NVMe (PCIe 3.0) устройствами в любых комбинациях.

Пропускная способность шины: используется интерфейс PCI Express 3.1 с 16 линиями, что обеспечивает общую пропускную способность до 16 ГТ/с на линию и достаточный запас для работы с высокоскоростными NVMe-накопителями.

Количество портов и разъемов: на плате установлено 16 внутренних портов SAS/SATA/NVMe, которые выведены на четыре разъема SFF-8643 (по 4 порта на разъем). Это позволяет подключать до 16 накопителей напрямую без использования экспандеров.

Процессор и архитектура: контроллер построен на базе современного чипа LSI 3616W IOC (I/O Controller), который обеспечивает аппаратную обработку команд и снижает нагрузку на центральный процессор сервера.

Конструктивные особенности

Форм-фактор и установка: контроллер выполнен в низкопрофильном форм-факторе (Low Profile), что позволяет устанавливать его в серверы и рабочие станции с ограниченным пространством внутри корпуса. В комплекте может идти стандартная и низкопрофильная планки для крепления.

Три-режимная работа: ключевая особенность — поддержка Tri-Mode, которая позволяет на одном порту использовать как классические SAS/SATA-диски, так и современные NVMe-накопители. Режим работы определяется автоматически в зависимости от подключенного устройства.

Высокая плотность портов: 16 портов на одной плате позволяют подключать большое количество накопителей без установки дополнительных контроллеров или экспандеров, что экономит слоты расширения в сервере.

Пассивное охлаждение: радиатор на чипе обеспечивает эффективное охлаждение без использования активных вентиляторов, что снижает уровень шума и повышает надежность системы.

Область применения

Контроллер LSI SAS 9405W-16i предназначен для использования в серверах корпоративного уровня, системах хранения данных (SAN и NAS), а также в высокопроизводительных рабочих станциях. Он оптимален для построения гибридных массивов, где требуется одновременная работа с быстрыми NVMe-дисками для кэширования и емкими SAS/SATA-накопителями для хранения данных. Устройство подходит для задач виртуализации, работы с базами данных, видеомонтажа и других сценариев, требующих высокой пропускной способности подсистемы ввода-вывода.

Гарантия

Гарантийный срок составляет 12 месяцев с даты продажи.

Физические характеристики

Вес: 0,5 кг.
