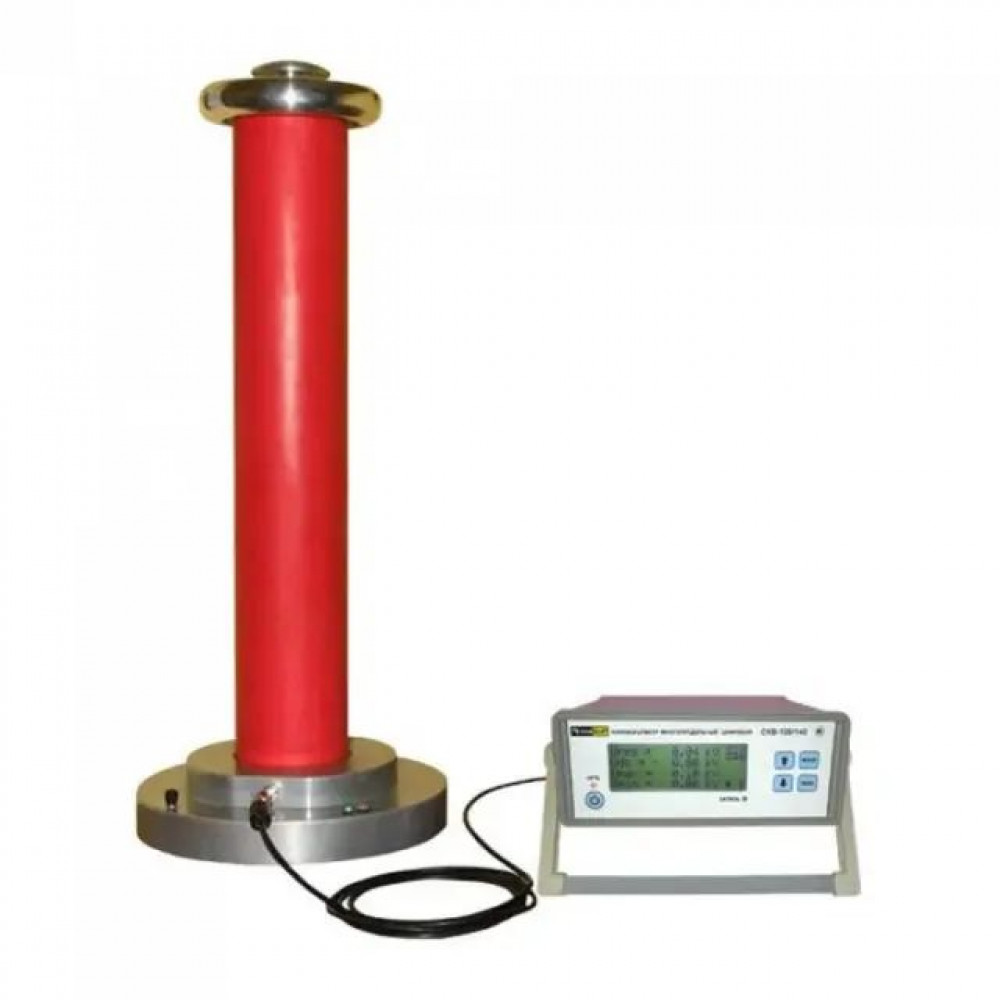

Киловольтметр ПрофКиП СКВ-120/140 (2-140 кВ DC, 2-120 кВ AC, класс 0.25)

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140, класс точности 0.25

Тип устройства: киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 представляет собой прецизионное средство измерений, предназначенное для точного определения среднеквадратических значений напряжения переменного тока синусоидальной формы с частотой 50 Гц, а также для измерения напряжения постоянного тока. Принцип действия прибора основан на масштабном преобразовании высокого входного напряжения с помощью высоковольтного делителя и последующей обработке сигнала аналого-цифровым преобразователем, что обеспечивает вывод результатов на жидкокристаллический дисплей. Устройство отличается высоким классом точности 0.25, что гарантирует минимальную погрешность измерений.

Производитель: ПрофКиП

Модель: 120800

Основные характеристики

Диапазон измерения напряжения постоянного тока: прибор способен измерять напряжение от 2.000 кВ до 140.00 кВ, охватывая два поддиапазона: от 2.000 до 26.000 кВ и от 26.01 до 140.00 кВ.

Пределы допускаемой относительной погрешности: для всех видов измерений, как переменного, так и постоянного тока, погрешность не превышает ±0.25%, что соответствует классу точности 0.25.

Входное сопротивление: высокое входное сопротивление постоянному току, составляющее 535 МОм ±10%, минимизирует влияние прибора на измеряемую цепь.

Время установления рабочего режима: прибор готов к работе не более чем через 5.0 секунд после включения, что обеспечивает оперативность проведения измерений.

Конструктивные особенности

Двухдиапазонный делитель напряжения: в одном компактном блоке делителя размещены две группы резистивно-емкостных делителей, которые автоматически переключаются в зависимости от уровня входного напряжения, обеспечивая высокую линейность преобразования во всем рабочем диапазоне.

Система стабилизации диэлектрика: в приборе реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего высоковольтный блок, методом адсорбционной очистки, что гарантирует стабильность коэффициента преобразования и долговременную точность.

Регулируемое время усреднения: для удобства работы с быстро или медленно меняющимися сигналами предусмотрена возможность выбора времени усреднения измерения из четырех фиксированных значений: 0.5, 1.0, 2.5 и 5.0 секунд.

Встроенный интерфейс USB: киловольтметр оснащен интерфейсом USB, который позволяет подключать его к персональному компьютеру для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени с помощью специального программного обеспечения.

Область применения

Киловольтметр ПрофКиП СКВ-120/140 находит широкое применение в лабораториях высокого напряжения, на предприятиях электроэнергетики и электротехнической промышленности. Он используется для поверки и калибровки другого высоковольтного оборудования, для проведения научно-исследовательских работ, а также для контроля параметров изоляции и испытаний силовых трансформаторов, кабелей и высоковольтных выключателей. Прибор незаменим в метрологических службах и испытательных центрах, где требуется высокая точность и надежность измерений.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 260×100×260 мм.

Вес: 3 кг.

Комплектация

• Блок индикации ПК.422120.003.01.
• Блок ДВМЦ ПК. 422120.003.02.
• Межблочный соединительный кабель ПК. 422120.003.03.
• Кабель сетевой.
• Вставка плавкая 3.15 А АГО.481.304 ТУ - 2 шт.
• Паспорт 422120-003-68134858-2014 ПС.
