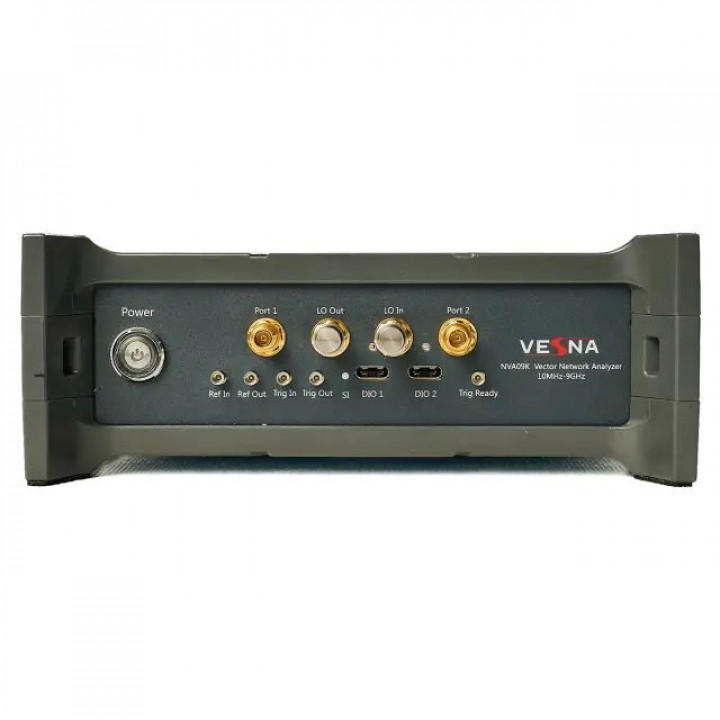

Векторный анализатор цепей VESNA NVA09K (50 кГц — 9 ГГц, в кейсе)
Возможность заказа и актуальную
цену уточняйте у менеджера.
- Производитель: VESNA
- Код товара: 89813
- Артикул: NVA09K
- Не нашли нужный товар на сайте? Оставьте заявку, мы найдем его для Вас.
- Не согласен с ценой? Предложи свою!
- Срок отгрузки товара 1-3 рабочих дня (при наличии на складе) после подтверждения оплаты.
- Стоимость доставки по Москве составляет 500 рублей, по Московской области и в другие регионы – по договоренности с менеджером.
- Доставка во все регионы России осуществляется транспортными компаниями.
- Доставка груза осуществляется до подъезда или склада Покупателя. Разгрузка и подъём на этаж осуществляется силами Покупателя.
- Безналичный расчет
- Предоставляется официальная гарантия на поставляемый товар
Анализатор цепей векторный VESNA NVA09K
Тип устройства: векторный анализатор цепей (VNA) среднего класса, предназначенный для измерения комплексных S-параметров радиочастотных и микроволновых устройств. Прибор выполнен в компактном модульном исполнении без собственного дисплея, что оптимизирует его для интеграции в автоматизированные измерительные системы.
Производитель: VESNA
Модель: NVA09K
Основные характеристики
Диапазон рабочих частот: от 10 МГц до 9 ГГц с разрешением по частоте 1 кГц, что позволяет проводить анализ как узкополосных, так и широкополосных компонентов.
Количество измерительных портов: 2 порта с разъемами SMA (female) и волновым сопротивлением 50 Ом, обеспечивающие измерение всех четырех S-параметров (S11, S21, S12, S22).
Динамический диапазон: не менее 102 дБ на частоте 1 ГГц, гарантирующий высокую точность измерений в широком диапазоне уровней сигнала.
Максимальная выходная мощность порта: +10 дБм на частоте 1 ГГц, достаточная для тестирования большинства пассивных и активных устройств без риска их повреждения.
Конструктивные особенности
Управление от внешнего ПК: прибор не имеет встроенного дисплея и полностью управляется через USB-интерфейс от компьютера с ОС Windows, что снижает стоимость и упрощает встраивание в стенды.
Программная совместимость: управление осуществляется через SCPI-команды, совместимые с ПО Keysight, что позволяет легко интегрировать анализатор в существующие лабораторные экосистемы.

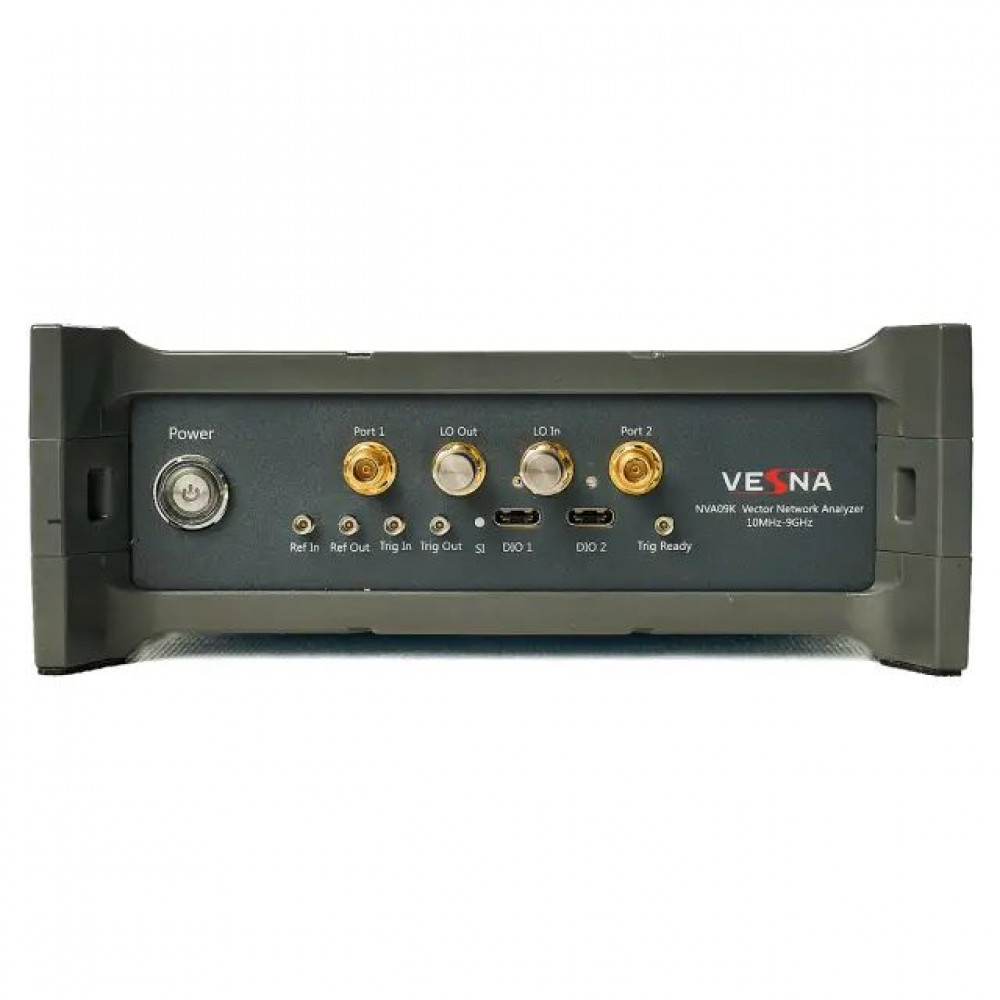

Синхронизация и расширение: на передней панели расположены разъемы для сигналов запуска и опорной частоты, а также порты USB 3.0 Type C для каскадного подключения нескольких модулей и создания многопортовых конфигураций.
Надежное подключение: для связи с ПК используется специальный кабель с винтовыми фиксаторами, исключающими случайное отключение штекера во время работы.
Область применения
Векторный анализатор цепей VESNA NVA09K предназначен для использования в стационарных условиях: в лабораториях научно-исследовательских институтов, на производственных участках для входного контроля компонентов, а также в сервисных центрах для ремонта и настройки радиочастотного оборудования. Благодаря модульной конструкции, он оптимален для интеграции в автоматизированные испытательные стенды и измерительные системы.
Гарантия
Гарантийный срок составляет 1 год с даты продажи.
Физические характеристики
Габариты: 196×172×65 мм.
Вес: 2 кг.
