Анализатор спектра реального времени RIGOL RSA5065-TG (9 кГц-6,5 ГГц, полоса 40 МГц, трекинг-генератор)

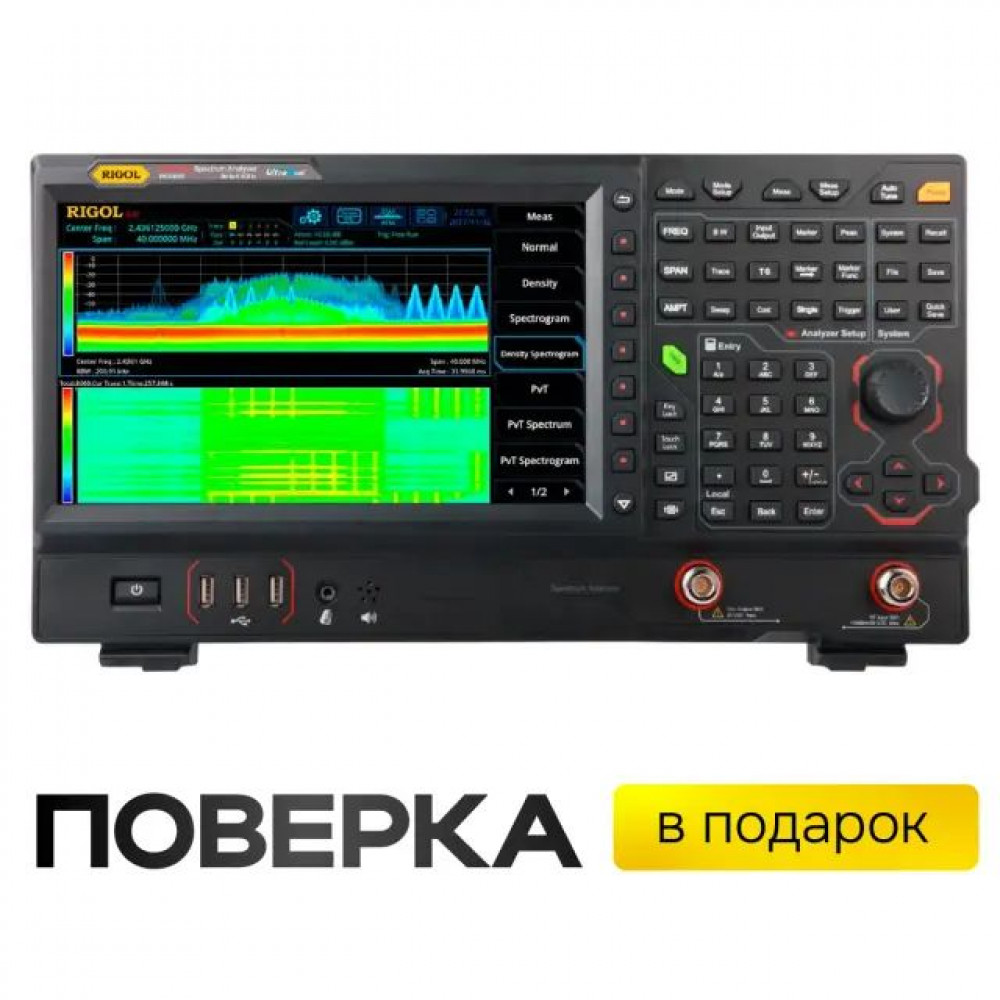

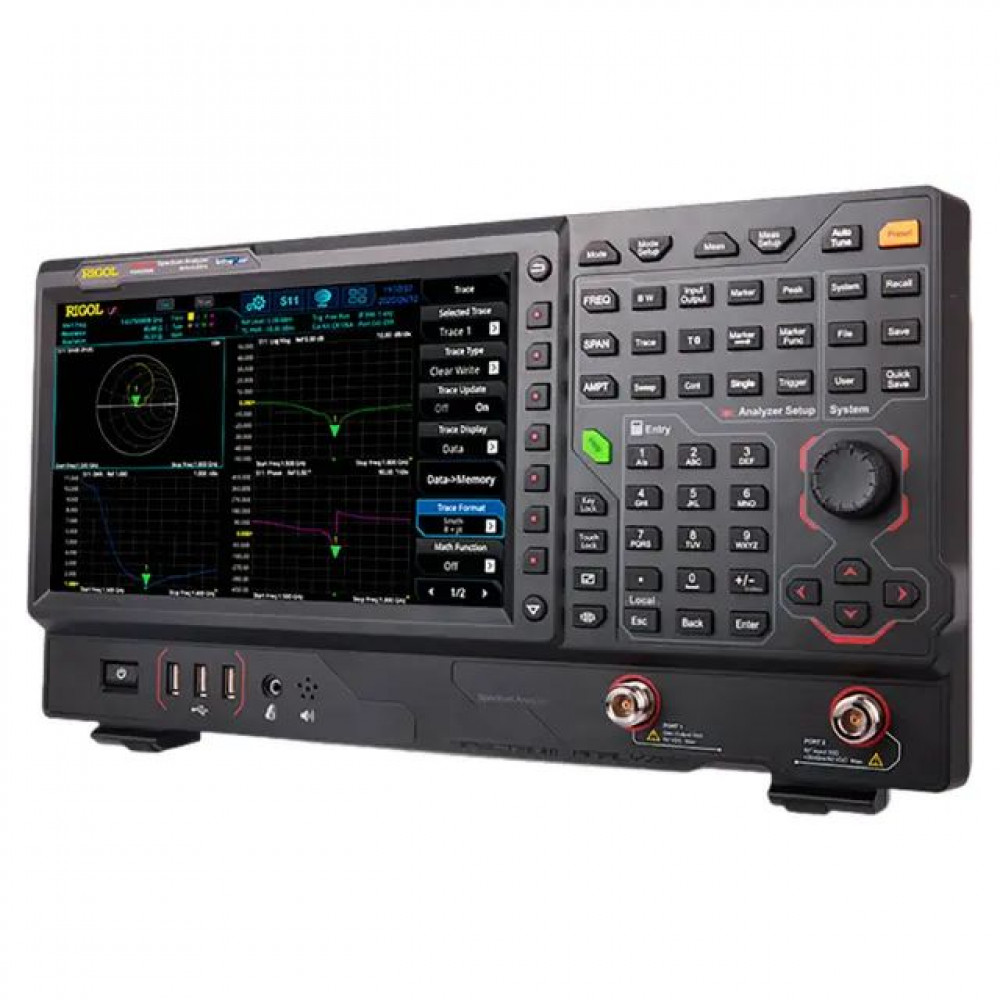

Анализатор спектра реального времени RIGOL RSA5065-TG с трекинг-генератором

Тип устройства: анализатор спектра реального времени представляет собой высокопроизводительный измерительный прибор, построенный на патентованной платформе Ultra-Real. Устройство предназначено для детального анализа радиочастотных сигналов в диапазоне от 9 кГц до 6,5 ГГц, совмещая функции классического сканирующего анализатора и режима реального времени. Наличие встроенного трекинг-генератора позволяет выполнять измерения амплитудно-частотных характеристик различных компонентов и устройств.

Производитель: RIGOL

Модель: RSA5065-TG

Основные характеристики

Рабочий диапазон частот: от 9 кГц до 6,5 ГГц, что перекрывает большинство задач по анализу современных средств связи и радиоэлектронной аппаратуры.

Полоса анализа в реальном времени: 25 МГц (с возможностью расширения до 40 МГц с опцией RSA5000-B40), обеспечивающая гарантированный захват коротких и импульсных сигналов.

Встроенный трекинг-генератор: работает в диапазоне от 100 кГц до 6,5 ГГц с динамическим диапазоном от -40 до 0 дБм, позволяя проводить скалярные измерения коэффициента передачи и отражения.

Уровень собственных шумов (DANL): типичное значение без предусилителя составляет -165 дБм/Гц на частоте 1 ГГц, а с опциональным предусилителем улучшается до -172 дБм/Гц, что гарантирует высокую чувствительность при измерении слабых сигналов.

Конструктивные особенности

Интуитивное управление: прибор оснащен 10,1-дюймовым сенсорным дисплеем с разрешением 1024x600 пикселей, который дополнен традиционными кнопками и ручкой настройки. Это обеспечивает удобство работы как в лаборатории, так и в полевых условиях.

Многофункциональный режим реального времени: помимо стандартного сканирования (GPSA), анализатор поддерживает режим RTSA с функциями спектрограммы, персистенции и анализа распределения мощности по времени (PVT). Это позволяет визуализировать динамически изменяющиеся сигналы и выявлять кратковременные помехи.

Расширенный набор интерфейсов: устройство имеет порты USB, LAN, HDMI, а также входы/выходы внешнего запуска и опорного сигнала (10 МГц). Это позволяет легко интегрировать его в автоматизированные измерительные системы и подключать периферию, такую как мышь, клавиатуру или внешний монитор.

Векторный анализ сигналов (VSA): встроенная функция VSA с поддержкой различных видов модуляции дает возможность оценивать качество сигнала с помощью созвездий и глазковых диаграмм. Анализатор может сравнивать измеряемый сигнал с образцовым, генерируемым внутри прибора.

Область применения

Прибор широко используется для проверки качества продукции, испытаний, диагностики и отладки коммуникационной аппаратуры, средств связи и навигации. Благодаря функции тестирования на ЭМС с интегрированным квазипиковым детектором и EMI-фильтрами, он подходит для предварительной сертификации радиоэлектронных устройств. Анализатор также востребован в исследовательских и производственных лабораториях для анализа спектра, измерения фазовых шумов и характеристик ВЧ-компонентов.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 88167-23).

Гарантия

Гарантийный срок составляет 3 года с даты продажи.

Физические характеристики

Габариты: 410×224×135 мм.

Вес: 4,95 кг.

Комплектация

• Анализатор спектра Rigol RSA5065-TG.
• Краткое руководство.
• Кабель питания.
