Частотомер электронно-счетный ПрофКиП Ч3-64-101 (до 17,85 ГГц)

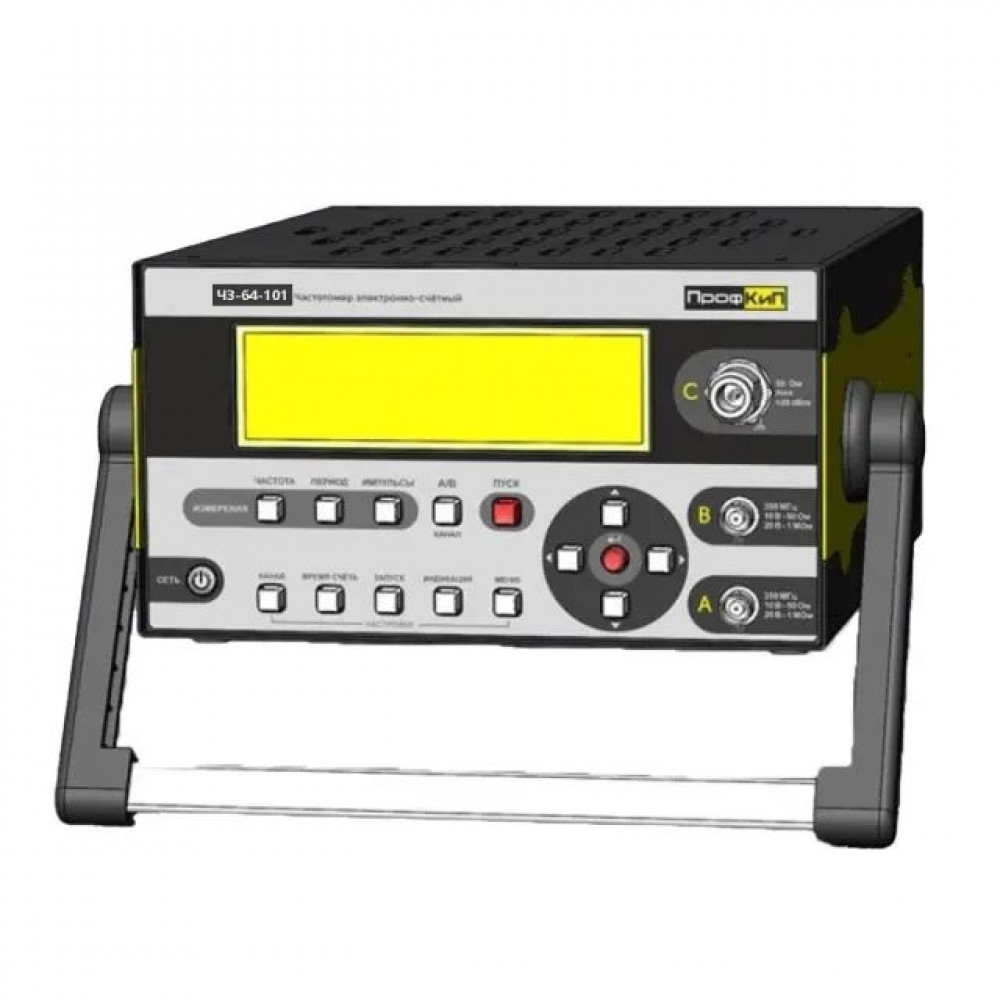

Частотомер электронно-счетный ПрофКиП Ч3-64-101

Тип устройства: электронно-счетный частотомер универсального назначения, предназначенный для высокоточного измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов. Прибор также позволяет измерять длительность импульсов, временные интервалы, отношение частот двух сигналов и выполнять счет числа событий на заданном интервале времени. Модель оснащена опцией 101, которая подразумевает использование внутреннего генератора повышенной точности для минимизации погрешности измерений.

Производитель: ПрофКиП

Модель: ч3-64-101

Основные характеристики

Диапазон измерений частоты: прибор способен измерять частоту в трех диапазонах: от 0,001 Гц до 400 МГц по входу А, от 300 МГц до 1,5 ГГц по входу В и от 1,5 ГГц до 17,85 ГГц по входу С, что позволяет работать с сигналами различной природы.

Высокая точность измерений: благодаря опции 101 (внутренний генератор повышенной точности) погрешность измерения частоты для входного сигнала 1 МГц за время счета 1 с составляет всего ±0,0055 Гц, что обеспечивает исключительную достоверность результатов.

Измерение временных параметров: устройство измеряет длительность импульсов в диапазоне от 5 нс до 1000 с и временные интервалы от 50 нс до 500 с, что делает его универсальным инструментом для анализа сигналов.

Работа с опорным генератором: номинальная частота встроенного опорного кварцевого генератора составляет 10 МГц, а его выходное напряжение на нагрузке 50 Ом — не менее 0,3 В, что позволяет использовать его как эталонный источник.

Конструктивные особенности

Многоканальная структура: частотомер имеет три измерительных канала (А, В, С) с различными входными сопротивлениями (1 МОм и 50 Ом), что обеспечивает гибкость при подключении к разным типам цепей и устройств.

Дистанционное управление: прибор поддерживает возможность выдачи информации на внешнее регистрирующее устройство и дистанционного управления, что позволяет интегрировать его в автоматизированные измерительные системы, управляемые с помощью ЭВМ.

Высокая стабильность работы: время установления рабочего режима составляет 1 час, после чего частотомер способен непрерывно функционировать в течение 8 часов в рабочих условиях, обеспечивая стабильность показаний.

Защита от помех: конструкция предусматривает высокую помехоустойчивость, что подтверждается точностью измерений при уровне помех на входе не более 1 мВ, обеспечивая надежную работу в условиях реальных лабораторных стендов.

Область применения

Частотомер ПрофКиП Ч3-64-101 применяется для настройки, испытаний и калибровки приемопередающих трактов, фильтров, генераторов и синтезаторов частоты. Он востребован в системах связи, радиоэлектронной промышленности и метрологических лабораториях. Прибор может использоваться как автономное средство измерения, так и в составе информационно-измерительных систем для автоматизации процессов контроля.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 82648-21).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 280×340×130 мм.

Вес: 6 кг.

Комплектация

• Частотомер универсальный ПрофКиП Ч3-64.
• Руководство по эксплуатации ПРШН.411142.003-2020 РЭ.
• Формуляр ПРШН.411142.003-2020 ФО.
• Методика поверки РТ-МП-7871-551-2020.
• Шнур питания SCZ-1.
