Частотомер электронно-счетный ПрофКиП Ч3-88 (до 3 ГГц)

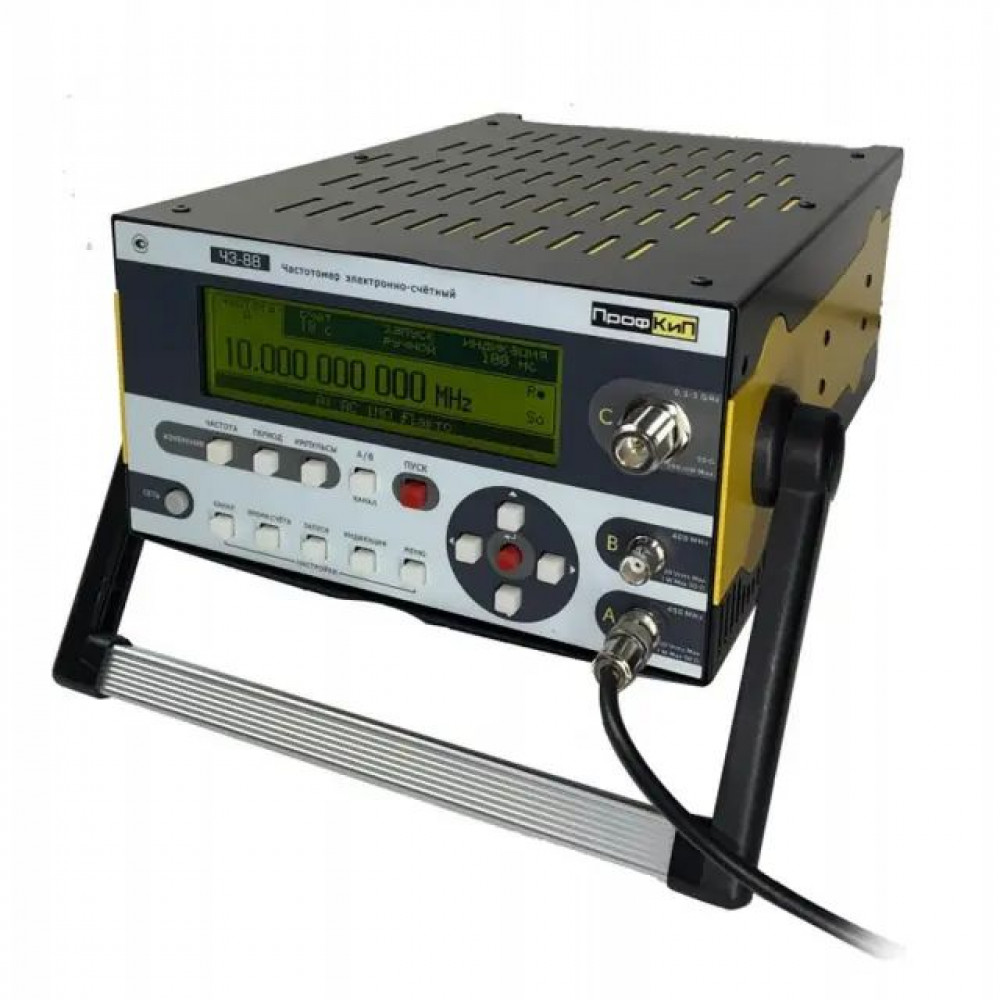

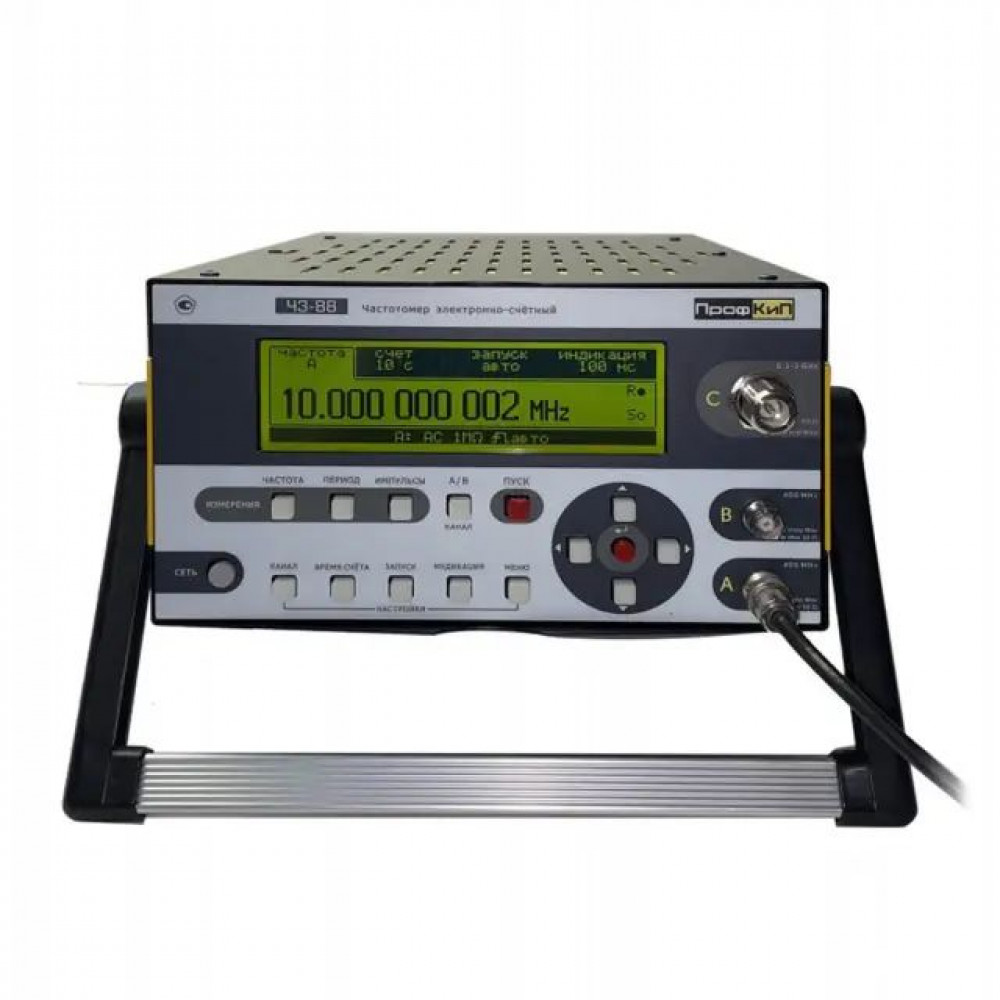

Частотомер электронно-счетный ПрофКиП Ч3-88

Тип устройства: частотомер электронно-счетный универсальный, предназначенный для высокоточного измерения частоты и периода непрерывных синусоидальных и видеоимпульсных сигналов. Прибор также позволяет измерять длительность импульсов, временные интервалы, отношение частот двух сигналов и выполнять счет числа событий на заданном интервале времени. Модель может использоваться как автономное средство измерения, так и в составе информационно-измерительных систем.

Производитель: ПрофКиП

Модель: 121107 (Ч3-88)

Основные характеристики

Диапазон измерения частоты: обеспечивает измерение в широком диапазоне от 0,001 Гц до 3 ГГц благодаря трем входам (А, В и С), что позволяет работать с сигналами различной природы и мощности.

Высокая точность измерений: погрешность измерения частоты для входов А и В составляет ± (d0 + dзап + Dtp/tc), а для входов B* и C — df = ± (d0 + Dtp / tc), что гарантирует надежные результаты в лабораторных и производственных условиях.

Измерение временных параметров: позволяет измерять период сигналов от 350 пс до 1000 с, длительность импульсов от 5 нс до 1000 с и временные интервалы от 50 нс до 500 с с высокой точностью.

Измерение отношения частот: поддерживает вычисление отношения частот двух сигналов в диапазоне от 0,000 000 000 01 до 999 999 999 999, что важно для анализа и сравнения сигналов в сложных системах.

Конструктивные особенности

Многофункциональные входы: прибор оснащен тремя независимыми измерительными каналами (А, В, С) с различным входным сопротивлением (1 МОм и 50 Ом), что обеспечивает гибкость подключения к разным типам источников сигнала.

Опорный кварцевый генератор: встроенный опорный генератор с номинальной частотой 10 МГц и возможностью регулировки частоты (не менее ±8×10⁻⁶) обеспечивает стабильность и точность измерений.

Дистанционное управление: наличие интерфейсов для дистанционного управления и возможность выдачи данных на внешнее регистрирующее устройство позволяют интегрировать частотомер в автоматизированные системы и управлять им с помощью ЭВМ.

Надежность и стабильность: время установления рабочего режима составляет 1 час, а непрерывная работа возможна в течение 8 часов, что гарантирует стабильность показаний при длительных испытаниях.

Область применения

Частотомер ПрофКиП Ч3-88 широко применяется для настройки, испытаний и калибровки приемопередающих трактов, фильтров, генераторов, синтезаторов частоты и систем связи. Он незаменим в лабораториях, на производственных участках и в сервисных центрах при контроле параметров радиоэлектронной аппаратуры. Благодаря возможности работы в составе информационно-измерительных систем, прибор используется для автоматизации процессов контроля и диагностики в различных отраслях промышленности.

Совместимость

Прибор совместим с большинством стандартных измерительных систем и может подключаться к внешним регистрирующим устройствам и компьютерам через интерфейсы дистанционного управления. Он предназначен для работы в составе информационно-измерительных и технологических систем, управляемых с помощью ЭВМ, что обеспечивает широкие возможности для интеграции.

Госреестр

Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 82648-21).

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

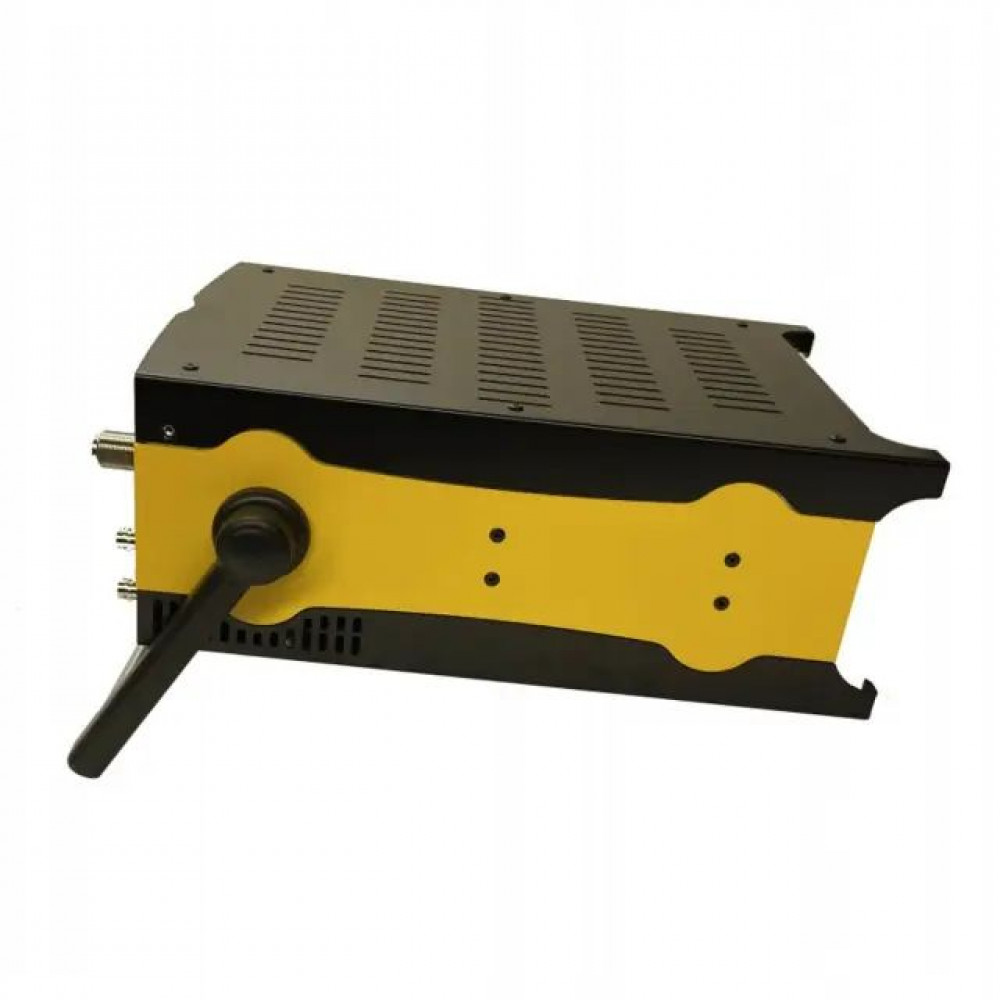

Физические характеристики

Габариты: 280×340×130 мм.

Вес: 6 кг.

Комплектация

• Частотомер универсальный ПрофКиП Ч3-88.
• Руководство по эксплуатации ПРШН.411142.003-2020 РЭ.
• Формуляр ПРШН.411142.003-2020 ФО.
• Методика поверки РТ-МП-7871-551-2020.
• Шнур питания SCZ-1.
