Генератор сигналов OWON AG051F (5 МГц, 1 канал, DDS)

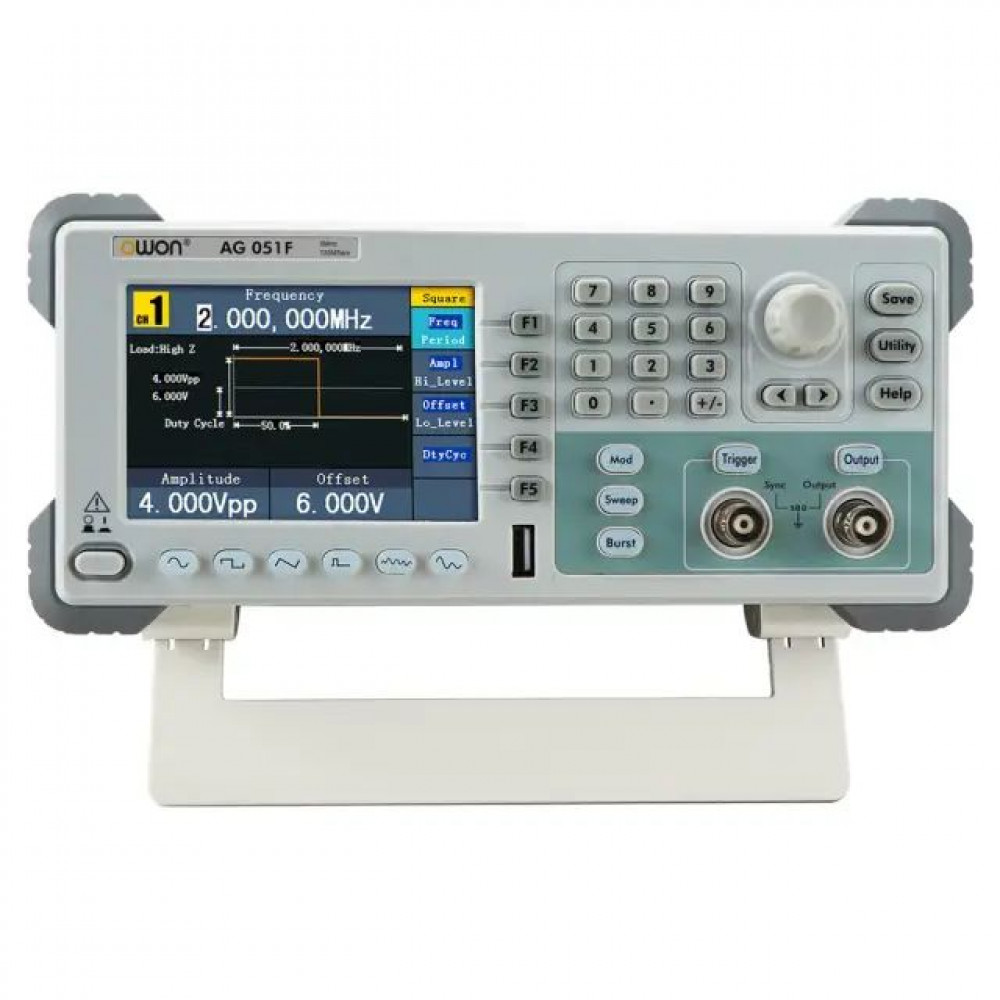

Генератор сигналов OWON AG051F

Тип устройства: генератор сигналов, представляющий собой многофункциональный лабораторный прибор начального уровня, предназначенный для воспроизведения и формирования электрических колебаний различной формы. Устройство построено на технологии прямого цифрового синтеза (DDS), что обеспечивает высокую стабильность и точность выходных параметров. Модификация F оснащена расширенными возможностями модуляции и встроенным частотомером.

Производитель: OWON

Модель: 241605

Основные характеристики

Количество каналов и диапазон частот: прибор оснащен одним выходным каналом и способен генерировать сигналы в полосе частот от 1 мкГц до 5 МГц, что перекрывает основные потребности при отладке и тестировании низкочастотных устройств.

Формы сигналов и разрешение: генератор поддерживает 5 стандартных форм (синус, квадрат, импульс, пила, шум) и 45 встроенных произвольных сигналов. Вертикальное разрешение составляет 14 бит, а частота дискретизации достигает 125 Мвыб/с, что позволяет формировать детализированные波形ы.

Параметры выходного сигнала: амплитуда выходного сигнала регулируется от 1 мВ до 12,5 В (размах) на нагрузке 50 Ом и до 25 В на высокоомной нагрузке. Предусмотрена возможность установки смещения по постоянному току в диапазоне ±6,25 В (50 Ом).

Функции модуляции и спецрежимы: устройство поддерживает амплитудную (AM), частотную (FM), фазовую (PM) модуляции, а также манипуляцию FSK. Реализованы режимы свипирования (развертки) частоты и пакетной (burst) генерации сигналов.

Конструктивные особенности

Интерфейс управления и отображения: на передней панели расположен 4-дюймовый цветной ЖК-дисплей с разрешением 480x320 пикселей, который отображает графическое изображение формы сигнала и его числовые параметры. Для быстрого ввода значений и выбора функций используются кнопки прямого доступа, цифровая клавиатура и поворотный энкодер.

Встроенный частотомер и внешние входы: прибор оснащен аппаратным частотомером с разрешением 6 разрядов, работающим в диапазоне от 100 мГц до 200 МГц. На тыльной стороне корпуса расположены входы для внешнего опорного тактового сигнала, внешней модуляции, внешнего триггера и подключения частотомера.

Программное обеспечение и связь с ПК: для дистанционного управления и интеграции в измерительные системы предусмотрен интерфейс USB. В комплект поставки входит программное обеспечение с драйверами, поддерживающее стандартные команды SCPI и среду LabVIEW.

Редактор произвольных сигналов: встроенный редактор позволяет создавать и редактировать пользовательские формы сигналов с длиной волны от 2 до 8000 точек. Созданные波形ы сохраняются в энергонезависимой памяти объемом 64 Мбайт для последующего использования.

Область применения

Генератор сигналов OWON AG051F предназначен для использования в лабораториях, сервисных центрах и учебных заведениях. Он применяется при настройке и ремонте аналоговых и цифровых электронных схем, тестировании аудиооборудования, датчиков и усилителей. Благодаря функции произвольной формы сигнала и возможности модуляции, прибор подходит для эмуляции сложных сигналов в исследовательских целях и при разработке встраиваемых систем.

Гарантия

Гарантийный срок составляет 1 год с даты продажи.

Физические характеристики

Габариты: 235×110×295 мм.

Вес: 3 кг.

Комплектация

• Генератор сигналов OWON AG051F.
• Кабель питания.
• Компакт диск.
• Руководство пользователя.
• USB кабель.
• Q9 кабель.
