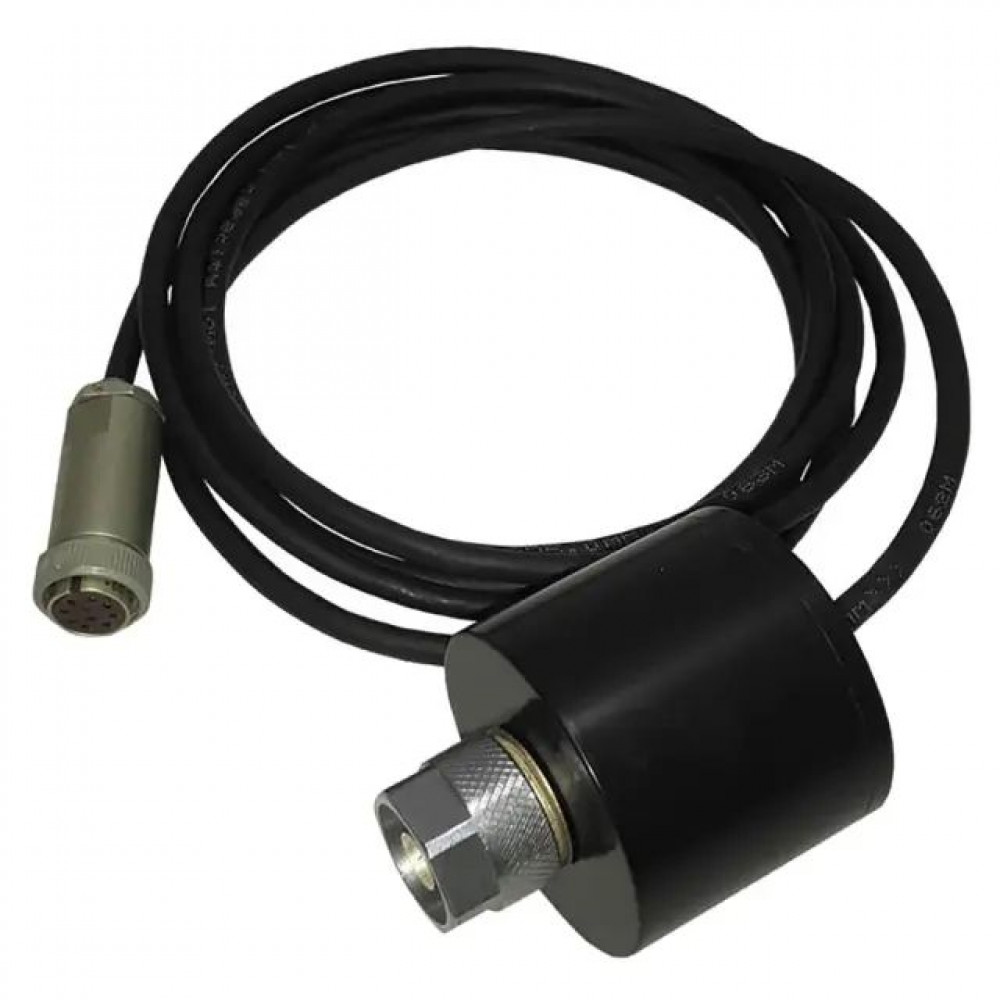

Преобразователь приемный коаксиальный ППК М3-51/1 (0,1-8 ГГц, 1 мкВт-10 мВт, КСВН 1,3)
Возможность заказа и актуальную
цену уточняйте у менеджера.
- Производитель: ПрофКиП
- Артикул: 120770
- Не нашли нужный товар на сайте? Оставьте заявку, мы найдем его для Вас.
- Не согласен с ценой? Предложи свою!
- Срок отгрузки товара 1-3 рабочих дня (при наличии на складе) после подтверждения оплаты.
- Стоимость доставки по Москве составляет 500 рублей, по Московской области и в другие регионы – по договоренности с менеджером.
- Доставка во все регионы России осуществляется транспортными компаниями.
- Доставка груза осуществляется до подъезда или склада Покупателя. Разгрузка и подъём на этаж осуществляется силами Покупателя.
- Безналичная — согласно выставленному счету c НДС 22% на юридическое, физическое лицо или ИП. В счете есть QR-код, можно оплатить через банковское приложение. Переводы с банковских карт и наличные не принимаем.
- Предоставляется официальная гарантия на поставляемый товар
Преобразователь приемный коаксиальный ППК М3-51/1
Тип устройства: преобразователь приемный коаксиальный (ППК) предназначен для работы в составе ваттметра поглощаемой мощности ПрофКиП М3-51. Данный компонент выполняет функцию первичного измерительного преобразователя, который преобразует энергию сверхвысокочастотного (СВЧ) сигнала в тепловую. Измерение мощности происходит за счет регистрации термоэлектродвижущей силы (термо-ЭДС), возникающей на выходе ППК, которая прямо пропорциональна подведенной СВЧ мощности.
Производитель: ПрофКиП
Модель: пПК М3-51/1 (артикул 120770)
Основные характеристики
Рабочий диапазон частот: преобразователь обеспечивает измерение в диапазоне от 0,1 до 8 ГГц, что позволяет работать с широким спектром радиосигналов.
Диапазон измерения мощности: устройство способно измерять мощность сигналов от 1 мкВт до 10 мВт, охватывая как слабые, так и средние уровни сигналов.
Погрешность измерений: основная относительная погрешность составляет ±[4 + 0,1(рк/рх -1)] %, что гарантирует высокую точность результатов.
Коэффициент стоячей волны: кСВН преобразователя не превышает 1,3, что минимизирует отражения сигнала и обеспечивает согласование с измерительным трактом.
Конструктивные особенности
Коаксиальный тип подключения: пПК имеет коаксиальный вход, что обеспечивает удобное и надежное подключение к стандартным СВЧ-трактам.
Малые габариты и вес: диаметр преобразователя составляет 47 мм, длина 60 мм, а вес всего 0,25 кг, что делает его компактным и удобным для интеграции в измерительные стенды.
Высокая надежность: средняя наработка на отказ устройства составляет 12000 часов, что свидетельствует о его долговечности и стабильности работы.
Термоэлектрический принцип измерения: использование преобразования СВЧ мощности в тепло обеспечивает высокую точность измерений для сигналов с различными типами модуляции.
Область применения
Преобразователь приемный коаксиальный ППК М3-51/1 применяется для точных измерений мощности в лабораториях, на производственных участках, при настройке и ремонте радиоэлектронной аппаратуры. Он незаменим при контроле параметров генераторов, усилителей и других устройств, работающих в СВЧ-диапазоне. Устройство используется в метрологических службах для поверки и калибровки измерительного оборудования.
Госреестр
Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 70409-18).
Гарантия
Гарантийный срок составляет 1 год с даты продажи.
Физические характеристики
Вес: 0,25 кг.
