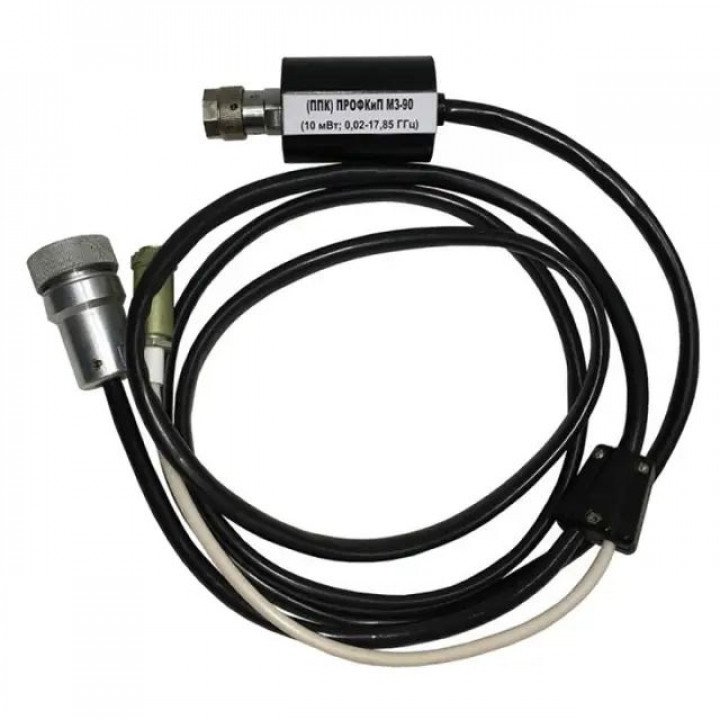

Преобразователь приемный коаксиальный ППК М3-90 (0,02…17,85 ГГц)
Возможность заказа и актуальную
цену уточняйте у менеджера.
- Производитель: ПрофКиП
- Код товара: 91268
- Артикул: 120787
- Не нашли нужный товар на сайте? Оставьте заявку, мы найдем его для Вас.
- Не согласен с ценой? Предложи свою!
- Срок отгрузки товара 1-3 рабочих дня (при наличии на складе) после подтверждения оплаты.
- Стоимость доставки по Москве составляет 500 рублей, по Московской области и в другие регионы – по договоренности с менеджером.
- Доставка во все регионы России осуществляется транспортными компаниями.
- Доставка груза осуществляется до подъезда или склада Покупателя. Разгрузка и подъём на этаж осуществляется силами Покупателя.
- Безналичный расчет
- Предоставляется официальная гарантия на поставляемый товар
Преобразователь приемный коаксиальный ППК ПрофКиП М3-90
Тип устройства: приемный коаксиальный преобразователь, предназначенный для преобразования мощности СВЧ-сигнала в постоянное напряжение. Устройство используется совместно с измерителями мощности для точного определения уровня высокочастотного излучения в широком диапазоне частот.
Производитель: ПрофКиП
Модель: 120787
Основные характеристики
Рабочий диапазон частот: преобразователь функционирует в диапазоне от 0,02 до 12,00 ГГц, с возможностью расширения до 17,85 ГГц.
Диапазон измерения мощности: устройство позволяет измерять мощность сигналов от 1х10⁻⁷ до 1х10⁻² Вт, что охватывает слабые и средние уровни СВЧ-излучения.
Предел погрешности: основная погрешность измерений составляет ±[4 + 0.1 (Рк/Рх - 1)]% в базовом диапазоне, что обеспечивает высокую точность результатов.
Коэффициент стоячей волны по напряжению (КСВН): в диапазоне до 12,00 ГГц КСВН не превышает 1,3, а на частотах свыше 12,00 ГГц — не более 1,4, что гарантирует хорошее согласование с трактом.
Конструктивные особенности
Коаксиальный тип входа: преобразователь оснащен коаксиальным входом, что обеспечивает удобное подключение к стандартным СВЧ-трактам без дополнительных переходников.
Три поддиапазона измерений: устройство автоматически или вручную переключается между поддиапазонами (от 1х10⁻⁷ до 3х10⁻⁴ Вт, от 3х10⁻⁴ до 3х10⁻³ Вт и от 3х10⁻³ до 1х10⁻² Вт) для оптимизации точности.
Компактный корпус: прибор выполнен в цилиндрическом корпусе диаметром 45 мм и длиной 95 мм, что упрощает его размещение в измерительных стендах и лабораторных установках.
Малый вес: устройство весит всего 0,410 кг, что делает его удобным для переноски и интеграции в мобильные измерительные комплексы.
Область применения
Преобразователь ППК ПрофКиП М3-90 применяется для измерения мощности СВЧ-сигналов в лабораториях, на производственных линиях и при настройке радиоэлектронной аппаратуры. Он востребован в метрологических службах для поверки и калибровки генераторов, а также в научных исследованиях, связанных с высокочастотными излучениями. Устройство подходит для работы с сигналами малой и средней мощности в системах связи, радиолокации и телекоммуникаций.
Госреестр
Товар включен в Государственный реестр средств измерений РФ (номер регистрации: 66805-17).
Гарантия
Гарантийный срок составляет 1 год с даты продажи.
Физические характеристики
Вес: 0,410 кг.
