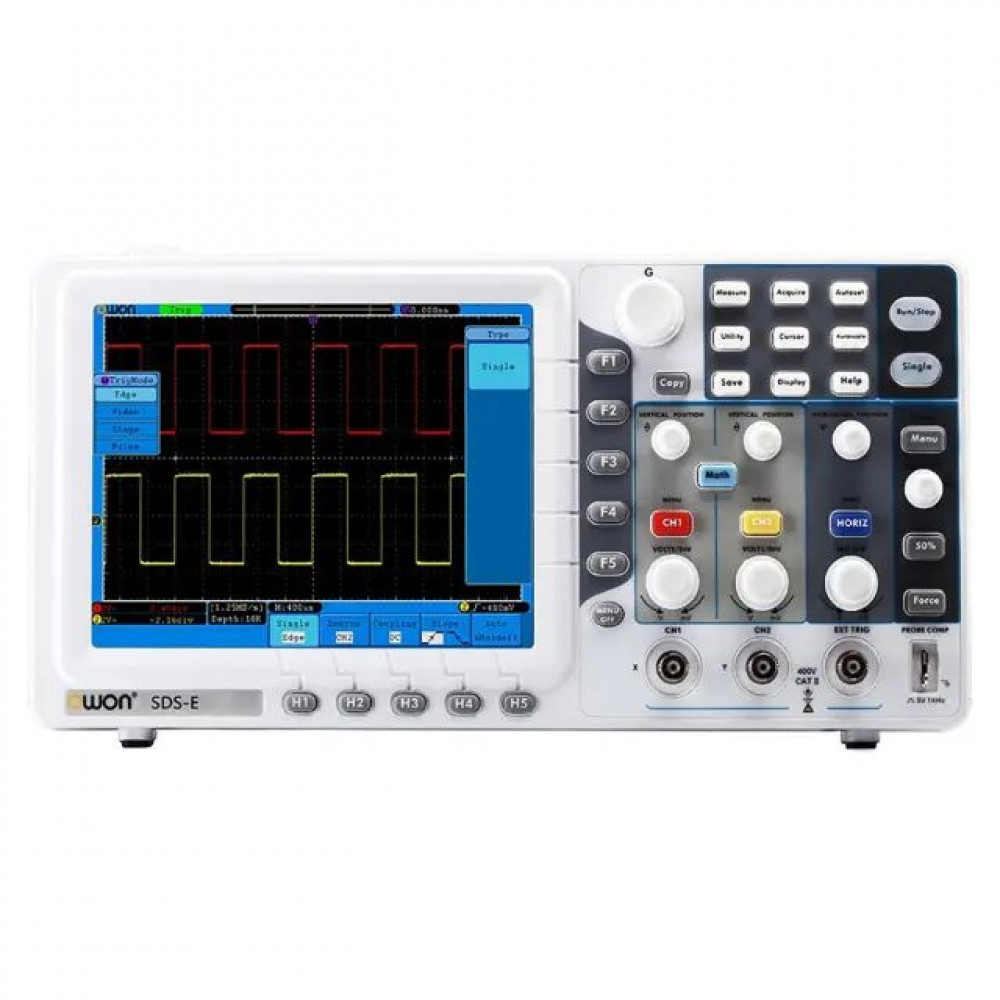

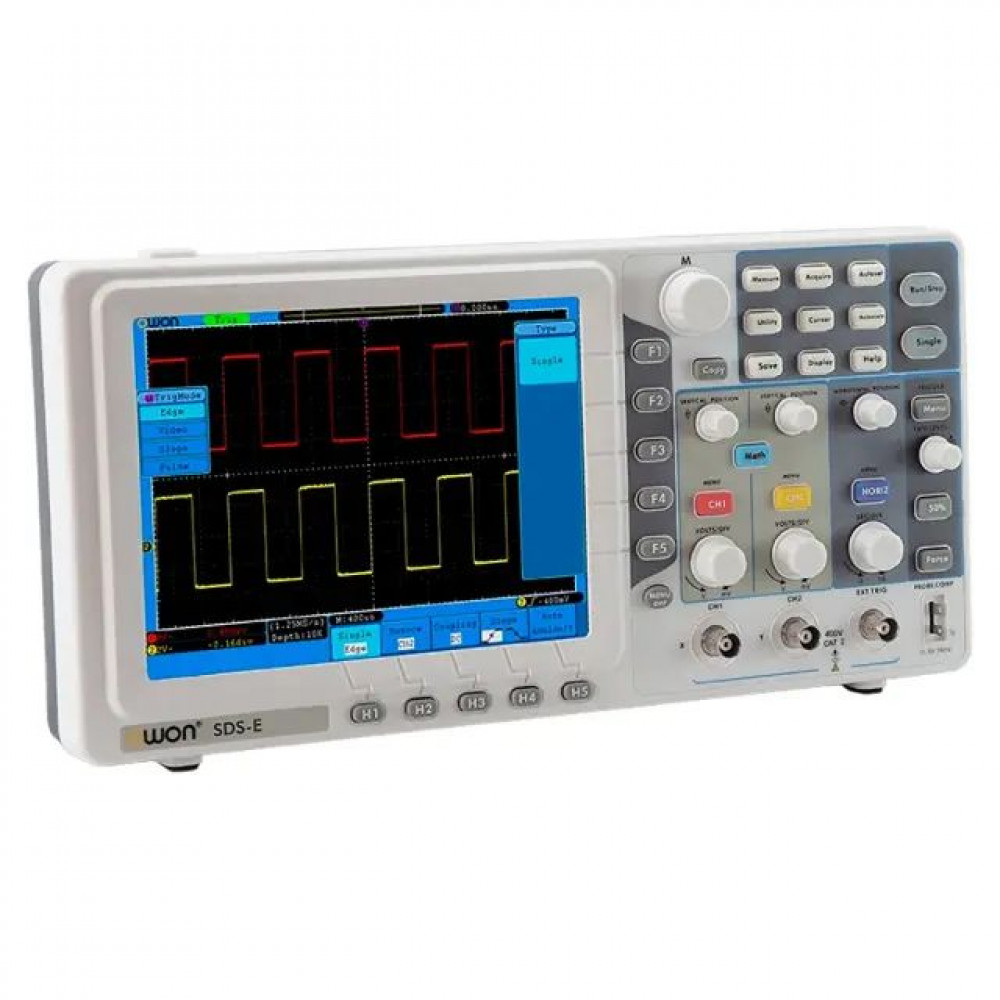

Цифровой осциллограф OWON SDS7102E
Тип устройства: цифровой запоминающий осциллограф, представляющий собой компактный лабораторный измерительный прибор второго поколения. Устройство предназначено для визуализации, регистрации и анализа формы электрических сигналов в реальном времени, а также для проведения точных измерений их амплитудных и временных параметров. Модель оснащена двумя измерительными каналами и высококонтрастным 8-дюймовым цветным TFT-дисплеем, что делает её удобным инструментом для работы как в лаборатории, так и в полевых условиях.
Производитель: OWON
Модель: SDS7102E
Основные характеристики
Полоса пропускания 100 МГц: позволяет уверенно работать с высокочастотными сигналами в широком диапазоне радиоэлектронных устройств, обеспечивая захват гармоник до 5-го порядка для сигналов частотой 20 МГц.
Максимальная частота дискретизации 1 ГВыб/с: в одноканальном режиме обеспечивает высокую детализацию формы сигнала, позволяя регистрировать кратковременные выбросы и фронты длительностью до 1 нс.
Глубина памяти 1 Мб: встроенная память способна сохранять до 15 осциллограмм длиной до 1 миллиона точек, с возможностью опционального расширения до 10 миллионов точек для детального анализа сложных сигналов на больших временных развертках.
Функция автоматических измерений: прибор поддерживает 28 различных видов автоматических измерений, включая частоту, период, среднеквадратичное значение, амплитуду и длительность импульса, что значительно ускоряет процесс диагностики.
Конструктивные особенности
Двухканальная архитектура с внешним триггером: позволяет одновременно наблюдать и сравнивать два независимых сигнала, а также синхронизировать запуск развертки по внешнему событию для анализа сложных временных диаграмм.
Принудительное ограничение полосы пропускания до 20 МГц: в отличие от младших моделей, эта функция позволяет минимизировать уровень высокочастотных шумов при измерении низкочастотных сигналов, повышая точность и информативность осциллограмм.
Встроенный кадровый регистратор: выполняет запись получаемых данных с настраиваемой периодичностью, что позволяет отслеживать динамику медленно меняющихся процессов и выявлять редкие сбои в работе электроники.
Цифровая фильтрация сигнала: поддерживает настраиваемые фильтры верхних и нижних частот, а также режекторный фильтр, что позволяет эффективно подавлять сетевые наводки и другие помехи непосредственно в процессе измерений.
Область применения
Цифровой осциллограф OWON SDS7102E широко используется в сервисных центрах для ремонта бытовой и промышленной электроники, в учебных лабораториях технических вузов и на производственных участках для контроля качества. Благодаря наличию интерфейсов USB и LAN с поддержкой команд SCPI и LabVIEW, прибор легко интегрируется в автоматизированные измерительные системы и стенды для тестирования серийной продукции. Функция автоматического тестирования Pass/Fail позволяет использовать его для быстрой сортировки изделий по принципу «годен/не годен» без участия оператора.
Гарантия
Гарантийный срок составляет 1 год с даты продажи.
Физические характеристики
Габариты: 348×170×78 мм.
Вес: 1,5 кг.
Комплектация
- Цифровой осциллограф OWON SDS7102E.
- Щупы для осциллографа - 2 шт.
- Кабель питания.
- USB кабель.
- Диск с программным обеспечением.
- Инструкция по эксплуатации.
